撬装式燃油输送过滤集成装置

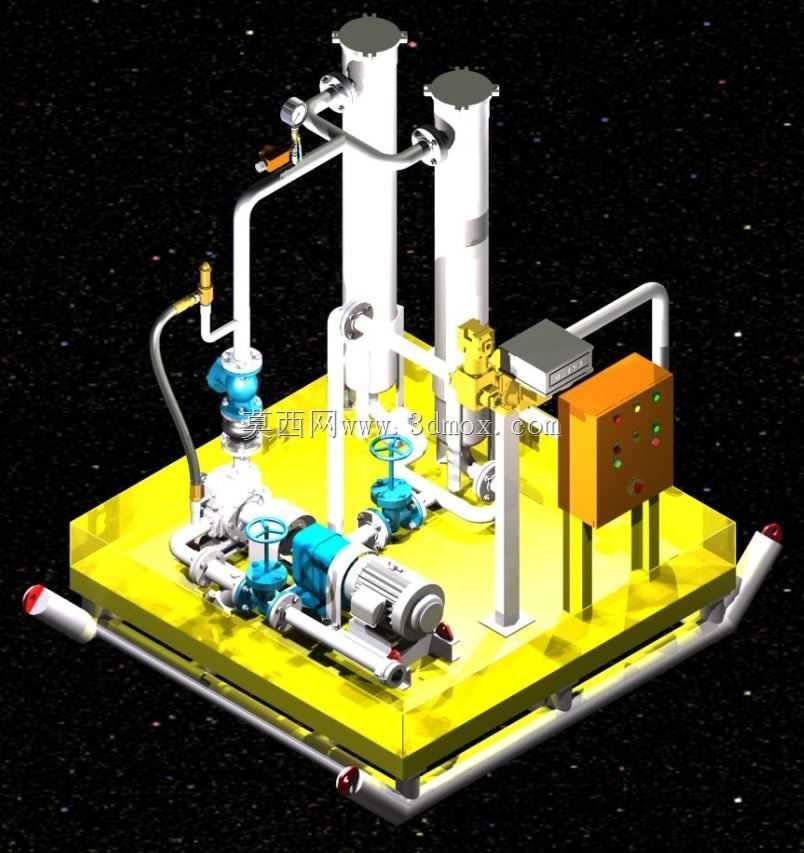

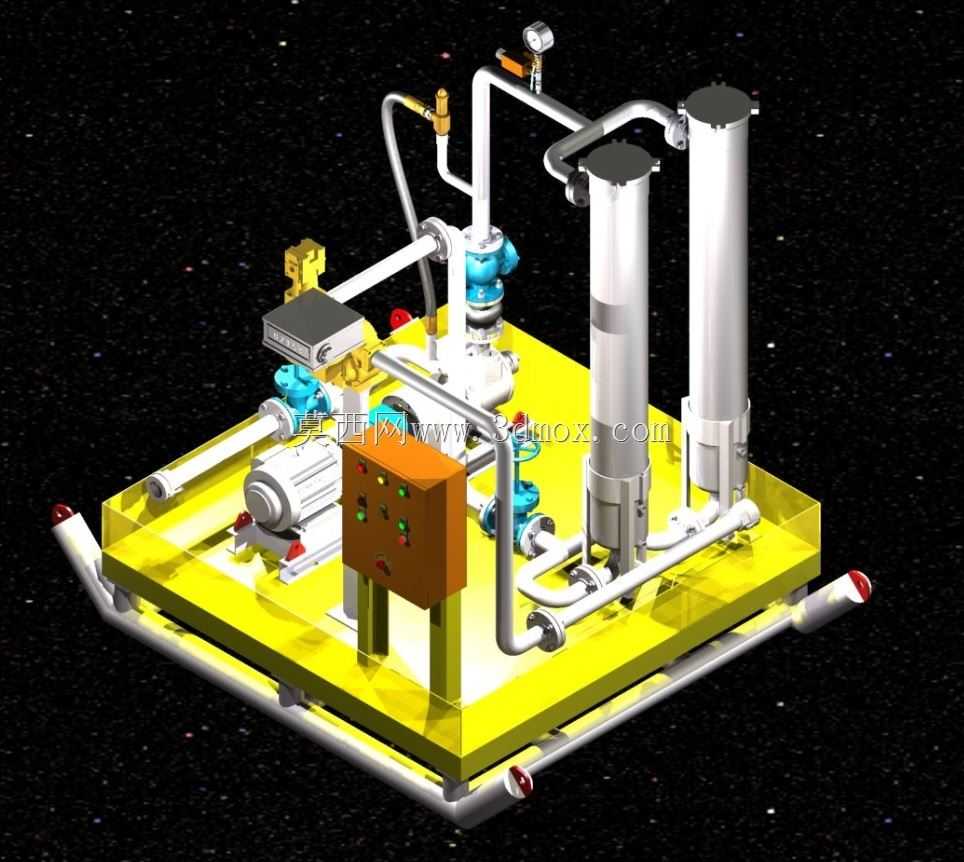

这套集成装置主要面向港口、物流场站、小型油料中转点的燃油转运场景，解决驳船靠岸卸油、罐车到站卸油时的燃油输送与前置过滤需求，整套设备采用撬装式集成设计，所有功能部件全部集成在统一的钢制底座框架上，无需现场拆分组装，到场后仅需对接进出口管路与供电线路即可投入使用，大幅降低现场安装的施工量与调试周期。设备核心输送单元采用叶片泵作为动力源，额定输送流量可达400升/分钟，适配柴油、轻质燃油等常规油料的输送工况，泵组配套独立的减震安装座，通过减震垫与底座框架连接，减少泵组运行时的振动传递，降低整机运行噪音，同时避免长期振动导致管路接头松动渗漏的问题。泵组出口端设置两级立式过滤罐体，可根据输送油料的清洁度要求选配不同精度的过滤滤芯，拦截油料中的颗粒杂质，避免杂质进入下游储罐造成储油污染，或是损伤后续发油设备的精密部件。整套装置的管路布局采用沿底座边缘排布的设计思路，主输送管路采用无缝钢管弯制焊接，减少不必要的接头数量，降低渗漏风险，管路上配套设置了控制球阀、压力表、单向阀等阀组部件，压力表安装在过滤罐体的进出口位置，可实时显示过滤前后的压力差，方便运维人员判断滤芯堵塞情况，及时更换滤芯；单向阀设置在泵组出口端，防止停泵时管路内油料倒流造成泵组反转，损坏泵内叶片结构。底座框架采用型钢焊接成型，四周设置吊装点与叉车孔位，方便设备的转场搬运与吊装就位，底座表面做防滑与防腐处理，适配户外露天放置的使用工况，电控箱采用立式安装在底座靠近操作侧的位置，箱体防护等级满足户外使用要求，面板上设置启停按钮、运行指示灯与急停按钮，方便现场操作人员快速操作，同时电控箱预留远程控制接口，可接入场站的自动化管控系统，实现远程启停与运行状态监测。设备的进出口接口设置在底座两端的外侧，采用标准法兰连接结构，可快速对接不同口径的输送软管或硬管，安装边界预留足够的操作空间，方便现场人员对接管路与日常阀门操作，过滤罐体周边预留滤芯更换的操作空间，无需拆解周边管路即可完成滤芯的更换作业，降低后期运维的工作量。整套装置的结构布局经过优化，将较重的泵组与过滤罐体布置在底座的中心区域，降低整机重心，避免吊装或运输过程中出现侧翻风险，管路的支撑点全部采用管卡与底座框架固定，避免管路长期受流体冲击产生振动疲劳，所有外露的金属部件都做了对应的防腐涂装处理，适配油料输送场景的防腐蚀要求，延长设备整体使用寿命。
