皮尔兹工业磁性安全锁结构设计

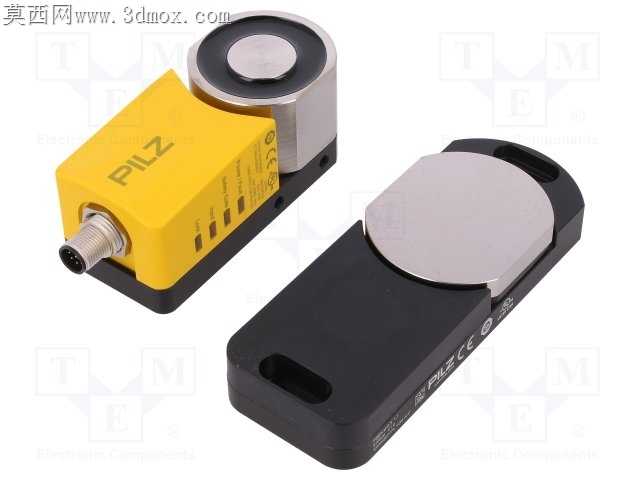

工业安全防护场景里，普通机械锁具长期受设备振动、切削液飞溅、车间温湿度波动影响，常出现锁舌卡滞、触点氧化接触不良、对位偏移触发误停机的问题，这款磁性安全锁的结构设计，完全围绕加工适配的核心逻辑打磨，从根源规避现场落地的各类隐患。非接触式的磁感应触发结构，省去了传统锁具的伸缩锁舌部件，不存在机械摩擦损耗的问题，外壳的拼接缝做了错位止口设计，不是简单的平面对接，装配时止口处嵌入定制的氟橡胶密封圈，能阻挡车间内的金属切削碎屑、乳化液雾气渗入内部，避免磁芯和感应元件被污染失效。感应端的金属接头做了滚花销轴配合结构，和黄色工程塑料壳体注塑时预埋嵌件，不是后期粘接装配，能承受现场布线时的拉扯力，不会出现接头脱落、线缆拧断的问题，接头端面的密封圈和航空插头匹配时，能达到IP67级的防护效果，适配焊接工位、冲压设备周边的恶劣工况。执行端的黑色壳体做了两个长圆形安装孔，孔位周边做了0.3mm的凸台设计，安装时凸台紧贴设备护板表面，避免锁紧螺丝时壳体受力不均出现形变，长圆孔的尺寸预留了±2mm的安装调整余量，就算护板焊接出现轻微变形、安装孔位有小偏差，也能顺利对位，不会因为强行锁附导致壳体开裂。磁钢的固定没有用常规的胶水粘接，而是在金属安装座上加工了0.1mm深度的沉槽，磁钢压入沉槽后边缘做微冲点铆压固定，就算设备长期运行产生持续振动，磁钢也不会出现移位、脱落的问题，避免磁感应距离变化导致的安全信号误触发。壳体表面的标识区域做了微凹的激光刻蚀槽，不是丝印标识，长期受车间油污、清洗剂擦拭也不会脱落，现场运维人员能快速识别锁具的接线定义和状态指示位置。状态指示灯的导光柱和壳体做了一体化的磨砂漫反射设计，不会因为强光直射看不清指示状态，也不会因为积灰遮挡灯光，导光柱和壳体的配合间隙控制在0.05mm以内，既不会卡滞也能阻挡灰尘进入。触发端和执行端的对位容错距离设计到了±5mm，就算设备安全门因为长期开关出现铰链磨损下沉，也能稳定触发安全信号，不会因为轻微错位就切断设备运行回路，减少不必要的停机排查时间。所有边角都做了R2以上的圆角过渡，没有尖锐的直角棱边，安装和运维时不会划伤操作人员，也不会因为磕碰出现应力开裂。
