嵌入式带钥匙不锈钢机柜面板锁具结构

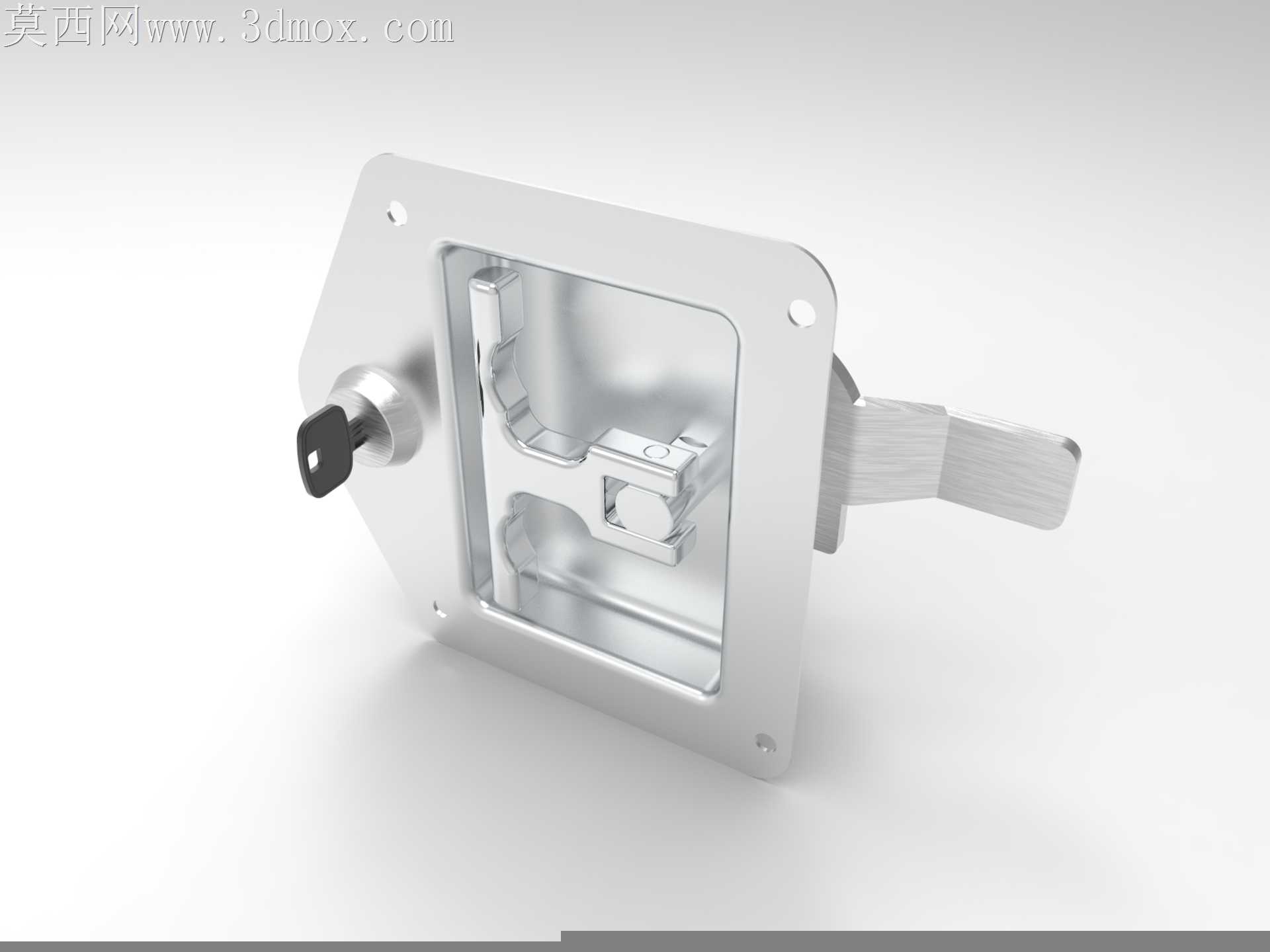

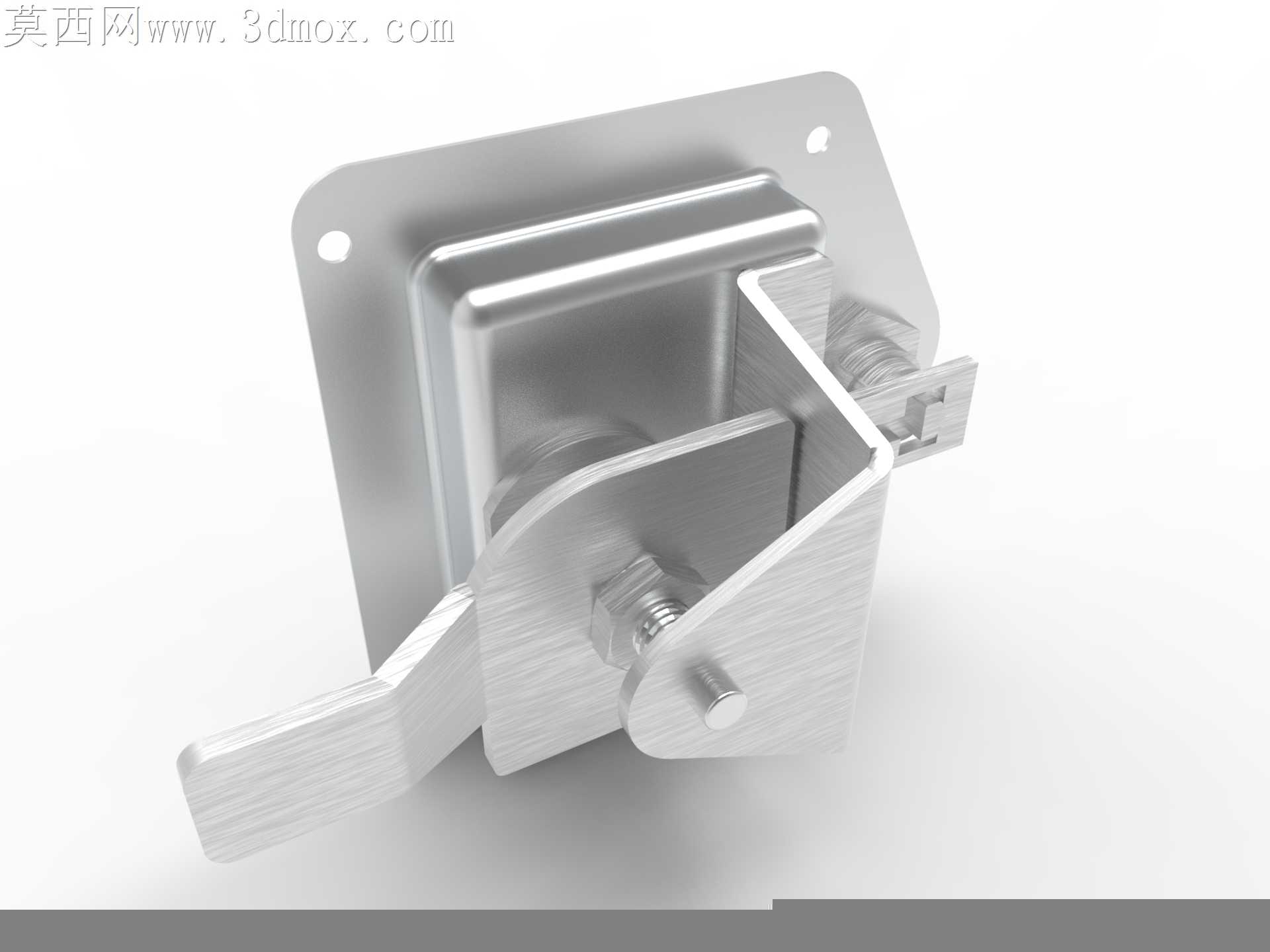

户外机柜常年面对凝露、粉尘侵入与暴力撬动风险，传统外露式柜锁的锁舌衔接处缝隙大，雨水顺着锁体缝隙渗入柜内侵蚀电气元件的故障占比常年居高不下，这款嵌入式柜锁在结构设计上直接把锁体整体沉入门板安装腔，外露的安装法兰与门板贴合面预留了0.2mm的密封胶圈嵌槽，安装后胶圈被法兰均匀压实，能阻断绝大多数淋水与粉尘的侵入路径。锁芯与锁舌的传动衔接没有采用常见的直连插销结构，而是在锁体内部做了带复位扭簧的凸轮传动副，钥匙转动时凸轮推动锁舌横向伸出，扭簧在钥匙复位时自动带动锁舌收回，避免了直连结构长期使用后插销歪斜卡滞的问题，锁舌伸出长度设计为12mm，刚好卡入机柜门框的锁扣卡槽，不会因为伸出过长导致关门时锁舌撞坏门框漆面，也不会因为伸出过短导致锁闭后柜门晃动。安装法兰的四个固定孔做了沉头设计，装配后沉头螺丝的端面完全没入法兰平面，不会突出表面勾挂线缆或者刮伤运维人员的手部，法兰的菱形轮廓适配市面上主流机柜的预留安装位，替换旧锁时不需要重新扩孔，直接对位拧上螺丝就能完成安装。锁体外壳采用一体冲压成型的不锈钢板材，弯折处的圆角半径控制在1.5mm，既不会因为圆角过小产生冲压应力开裂，也不会因为圆角过大导致锁体与安装腔之间出现过大缝隙，锁芯的钥匙插孔处做了带防尘盖的凹陷结构，平时防尘盖在弹簧作用下盖住锁孔，避免粉尘堆积在锁芯内部导致钥匙插拔卡涩。锁舌的末端做了15度的导向斜面，柜门关闭时即使锁舌处于伸出状态，斜面接触门框锁扣后会自动推动锁舌回缩，待柜门完全闭合后锁舌自动弹出卡入卡槽，不需要运维人员特意按压锁舌再关门，减少了户外作业的操作步骤。锁体内部的所有传动部件都做了镀锌钝化处理，即使长期处于高湿环境也不会出现锈死卡滞的情况，凸轮与锁舌的接触面上预留了微小的储油槽，装配时填入少量润滑脂就能保证数年使用不需要额外维护，避免了传统柜锁需要定期加注润滑油的繁琐运维工作。
