撬装式玻璃钢储液成套装置结构设计

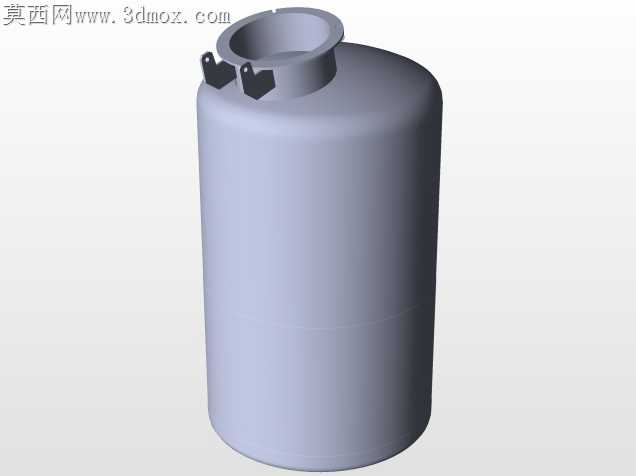

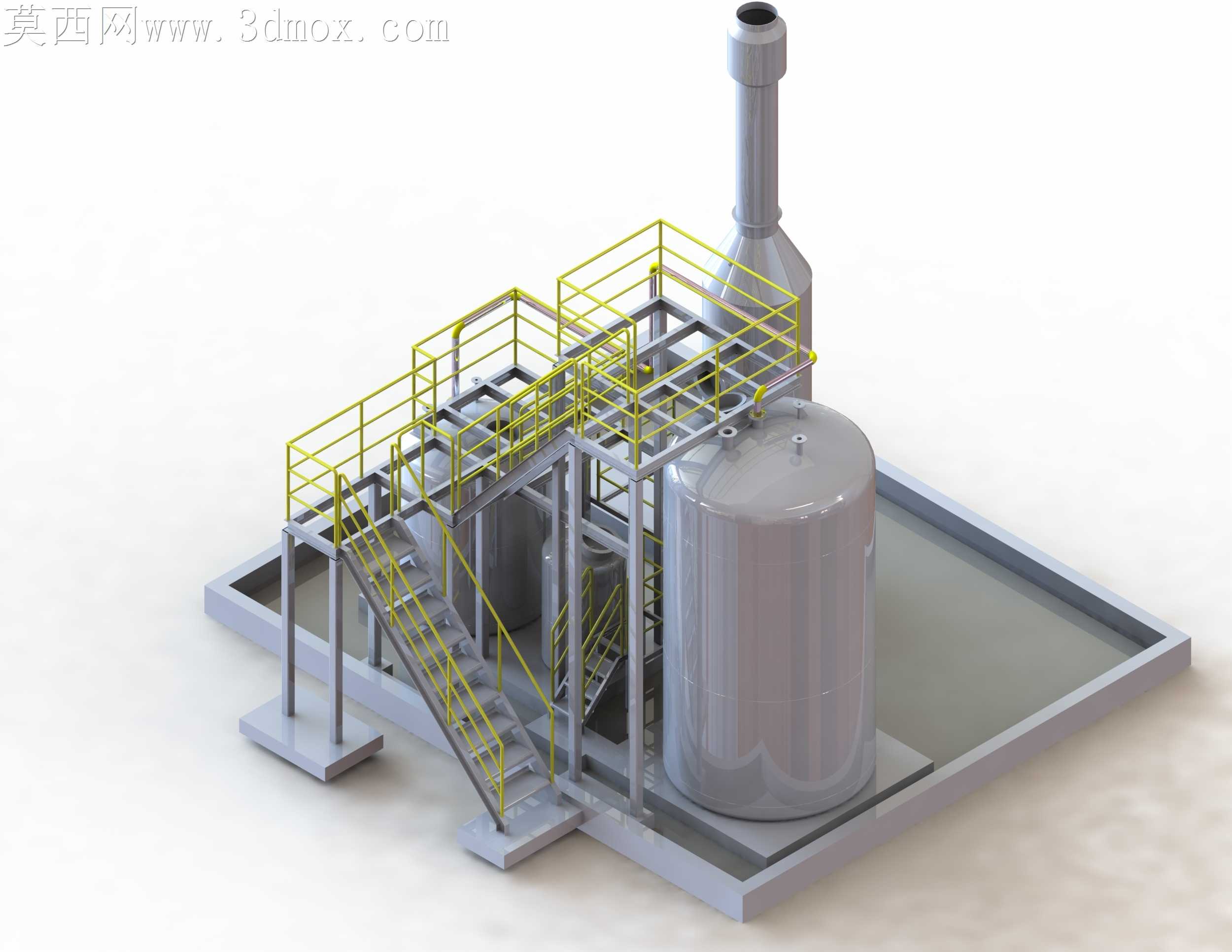

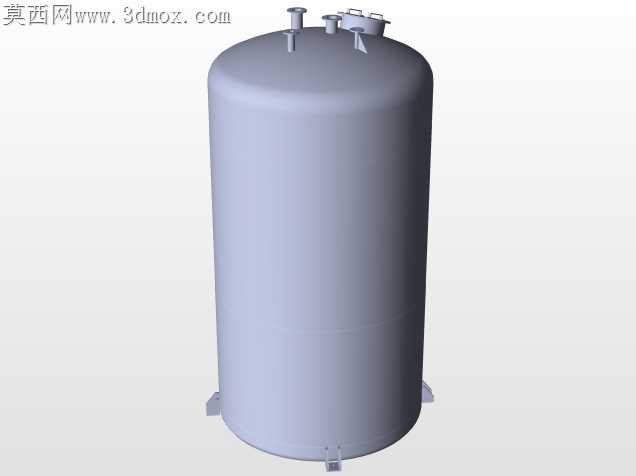

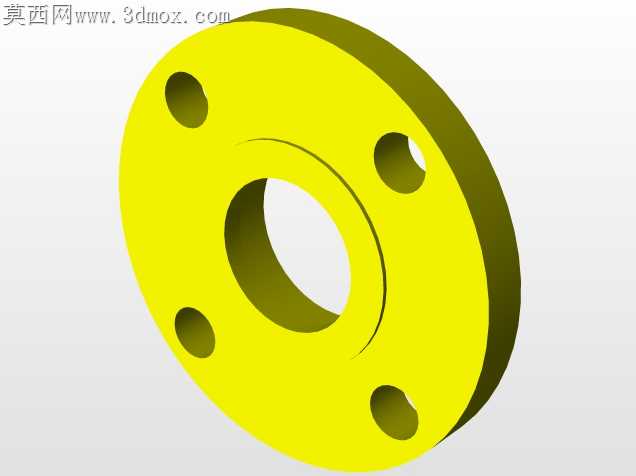

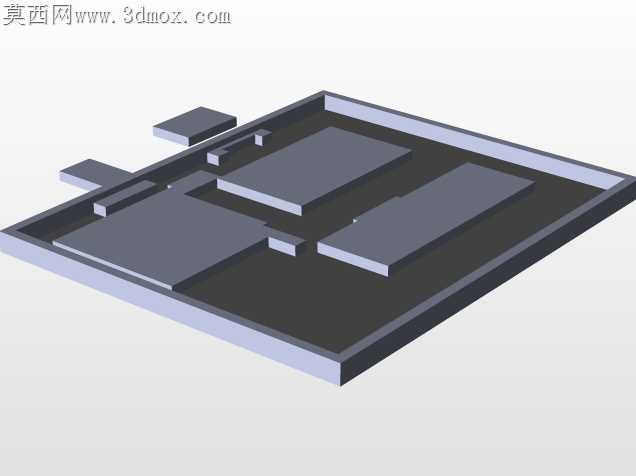

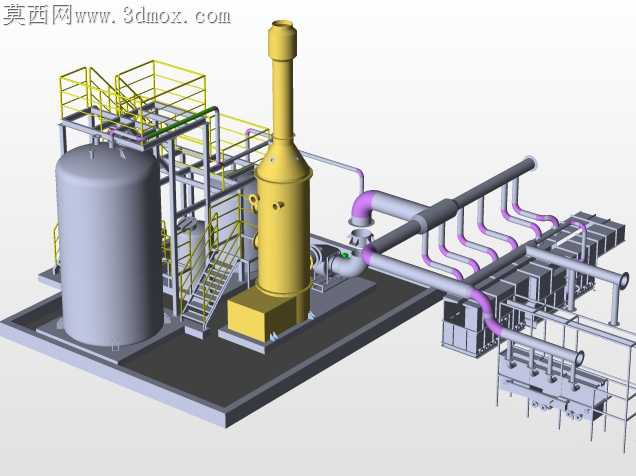

现场散件安装的玻璃钢储液装置常出现底座拼接不平导致罐体受力不均、护栏与爬梯安装公差错位、排气段对接密封失效的问题，这套撬装集成式结构从加工适配角度提前消解了多数现场装配隐患。撬装底座采用围边式盛漏结构，边缘翻边高度经过核算，能容纳单罐全容积泄漏量，底座表面的防滑纹路在钣金折弯阶段一体压制成型，避免后期贴附防滑条出现的起翘脱落问题，罐体安装位预先铣出定位沉台，玻璃钢罐体落座时无需反复调整水平度，沉台边缘预留的密封胶槽宽度控制在8mm，既能保证密封胶填充量充足，又不会出现胶液溢出污染底座表面的情况。操作平台的框架采用型材分段焊接，每段型材的下料长度公差控制在±0.5mm内，平台踏板采用冲孔式防滑板，冲孔方向与人员行走方向垂直，避免雨天或积液时人员滑倒，护栏的踢脚板高度设置为100mm，完全符合现场作业安全规范，护栏立柱与平台框架的连接采用嵌入式焊接，而非表面贴焊，能避免长期受振动影响出现焊缝开裂的问题。爬梯的踏步倾角设置为45度，踏步表面做防滑齿处理，爬梯与平台的对接处预留了3mm的调整间隙，能抵消底座运输过程中产生的微小形变，避免现场安装时出现对接错位。旁侧的排气烟囱采用分段法兰连接，每段法兰的螺栓孔采用配钻加工，保证现场对接时螺栓能顺利穿入，烟囱底部的缩径段与罐体顶部的排气口采用锥面配合，相比平面密封能大幅提升密封可靠性，锥面角度设置为15度，既方便安装对位，又能保证压紧后密封面完全贴合。罐体顶部的人孔、仪表接口位置在滚塑成型前就预先埋入金属嵌件，避免后期现场开孔破坏玻璃钢层的结构强度，嵌件与玻璃钢层的接触部位做了滚花处理，能提升两者的结合力，防止长期使用后嵌件出现松动渗漏。整套结构所有外露金属件都做了镀锌防腐处理，与玻璃钢罐体接触的部位都垫有橡胶隔离垫，避免不同材质直接接触产生电化学腐蚀，撬装底座的吊装位置做了加强筋处理，能承受整套装置满液状态下的吊装载荷，吊装孔的位置经过重心核算，吊装时能保持装置水平，避免罐体倾斜导致内部结构受损。
