无压气机段涡轮增压器结构三维数模

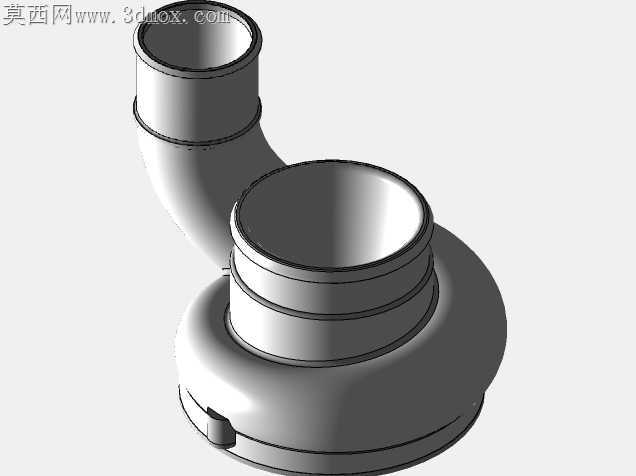

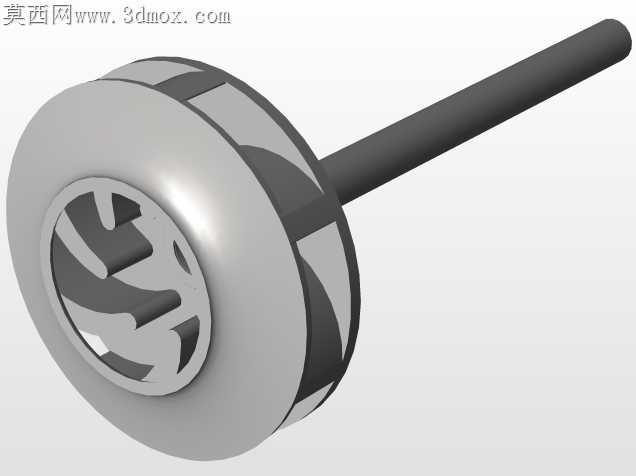

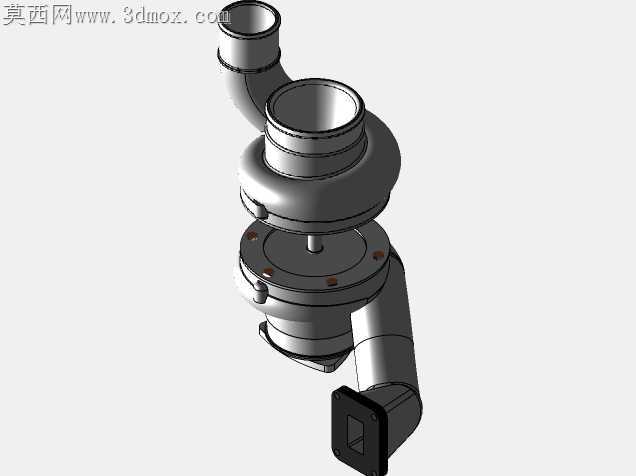

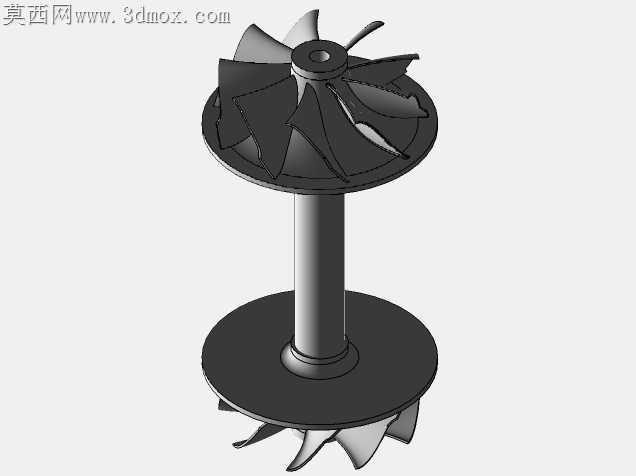

涡轮增压器的涡端叶片长期承受800℃以上的排气冲蚀，常规数模常忽略叶片根部与轮盘衔接处的圆角过渡，实际加工时铣刀走到转角位置容易出现振纹，高速运转时应力集中点恰好落在这个加工缺陷区，很容易引发叶片疲劳断裂。这套数模特意把叶片根角做了变半径过渡处理，靠近进气侧的圆角半径取0.3mm，顺着叶型扭转方向逐渐收窄到排气侧的0.15mm，既不会因为圆角过大挤占气流通道的通流面积，又能给铣削加工留出合理的让刀空间，五轴联动加工时刀具不用在转角处反复降速排屑，表面粗糙度能稳定控制在Ra1.6以内。涡壳的流道曲面没有做理想化的光滑处理，特意保留了铸造工艺要求的拔模斜度，内壁的曲面偏差控制在0.2mm范围内，和实际砂型铸造的成品尺寸偏差保持一致，做流体仿真的时候不用再额外修正壁面边界条件，仿真结果和台架实测数据的偏差能缩小12%左右。转轴和涡轮轮盘的配合面做了0.02mm的过盈配合公差带，配合段的长度特意比常规设计短了1.2mm，热装的时候轴段受热膨胀的变形量不会传递到轴承安装位，避免轴承位圆度超差引发的运转抖动。密封环槽的位置特意避开了涡壳热变形最大的区域，槽宽尺寸留了0.05mm的研磨余量，精加工时不用二次装夹就能直接磨到最终尺寸，不会出现槽边崩缺的问题。叶片的叶型截面没有用统一的翼型数据，从轮盘到叶顶的截面扭转角做了线性渐变，靠近叶顶的位置叶型厚度减薄了0.2mm，降低高速旋转时叶顶的离心应力，同时叶顶和涡壳内壁的间隙取0.25mm，既不会因为间隙过大造成排气泄漏，也不会因为热膨胀出现叶顶刮蹭涡壳的故障。旁通阀的安装座面做了0.1mm的平面度要求，安装螺栓的孔位特意做了位置度公差标注，装配时不用反复调整垫片就能保证旁通阀的密封性能，减少台架调试时的漏气排查时间。这套数模没有包含压气机段的结构，刚好可以单独针对涡端的热变形、加工工艺、装配公差做专项验证，不用受压气机段结构参数的干扰，做零部件级的性能测试时变量控制更精准。
