带减速驱动的星型卸料气闸结构

粉体输送工况里，普通气闸常出现叶轮卡滞、端盖漏粉、驱动同轴度偏差的问题，这套结构从加工适配的角度做了全环节的细节校准。阀体上下的方形法兰连接面，铣削工序预留了0.02mm的平面度公差，避免现场对接管道时因法兰面翘曲出现密封垫压合不均，细粉从连接缝隙溢出的隐患。叶轮端的转子与端盖轴承位，采用了同轴度一次装夹加工的工艺排布，不用二次找正就能保证转子转动时径向跳动控制在0.03mm以内，不会出现叶片刮蹭阀体内壁的问题，哪怕输送带有轻微硬度的颗粒物料，也不会出现运转卡停的故障。

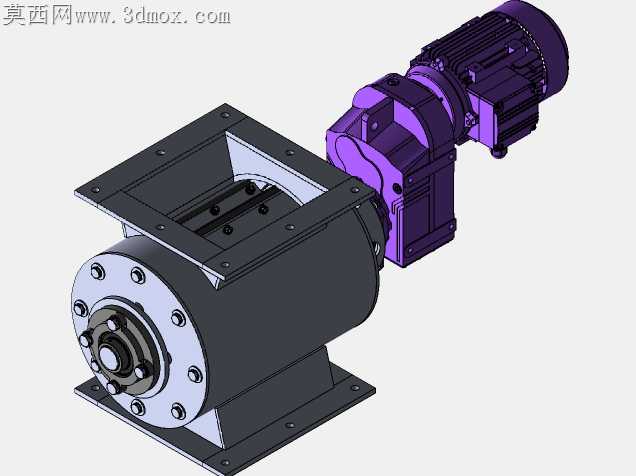

侧装的减速驱动单元和阀体转子的连接位，做了止口定位结构，不用现场反复调整同轴度，装配时直接将驱动端止口卡入阀体对应的定位槽，拧紧连接螺栓就能保证传动轴线重合，大幅降低现场安装的调试难度，也能避免因同轴度偏差导致的轴承偏磨、传动噪音过大的问题。阀体底部的安装底座，螺栓孔做了长圆孔设计，现场固定时可以小范围调整安装位置，适配不同机架的安装孔位偏差，不用现场重新扩孔改动底座结构。

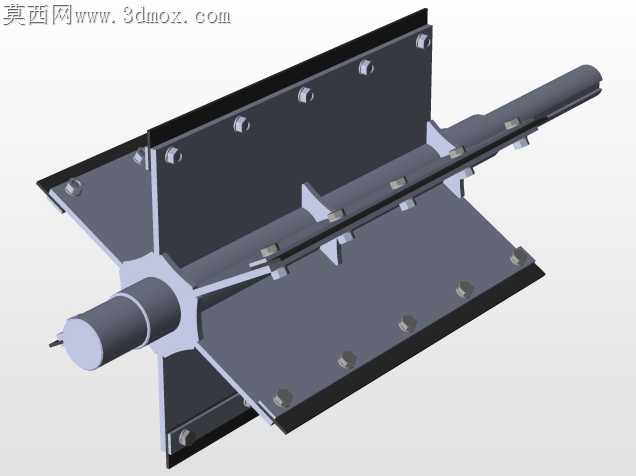

端盖位置的密封槽，尺寸公差严格匹配常用的骨架油封规格，加工时槽壁的粗糙度控制在Ra1.6，既能保证油封安装后不会出现松脱转动，也能避免槽壁过于粗糙划伤油封唇口，延长密封件的使用寿命，减少日常运维的更换频次。叶轮的叶片边缘做了微小的倒角处理，既不会因为锐边在装配时刮伤阀体内壁的涂层，也能减少叶片和阀体内壁的配合间隙，提升气闸的锁风效果，避免上下腔出现气压串流影响粉体输送的稳定性。

驱动端的减速箱体和连接法兰之间，加了定位销孔结构，装配时先打定位销再拧连接螺栓，后续维护拆解后重装，也能保证驱动单元和转子的同轴度不会出现偏差，不用重新做传动校准。阀体的壳体壁厚做了均匀化处理，铸造时不会出现局部壁厚差过大导致的冷却变形，后续机加工的余量也能控制在合理范围，减少不必要的材料去除量，降低加工环节的成本损耗。
