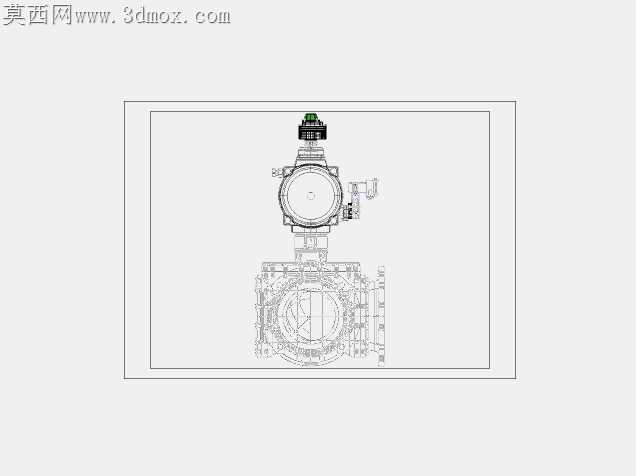

工业管路现场三通换向点位最容易出现的跑冒滴漏问题,大多源自阀瓣与密封座的同轴度偏差,以及执行器连接端的扭矩传递损耗,这款三通自动阀的结构设计刚好对准这两个长期被忽略的加工适配痛点。阀体中腔的流道过渡段没有采用常规直角铣削成型的工艺结构,而是做了15°的渐变圆弧过渡,既减少流体在换向时的紊流冲击,也避免直角位置残留切削液与铸造型砂,后续做水压试验时不会因为杂质卡滞密封面出现试压不合格的情况。上端执行器的连接支架做了分体式定位止口设计,和阀杆配合的位置预留了0.02mm的公差带,加工时不需要一次性装夹完成支架与阀体的配合面,普通立式加工中心分两次装夹也能保证阀杆的转动同轴度,不会出现阀杆偏磨导致的执行器过载报警。三通位置的三个连接法兰端面,在建模时就预设了0.1mm的反变形量,对应铸钢件冷却时法兰面的向内收缩变形量,铸造完成后不需要堆焊补加工就能满足法兰平面度的密封要求,能减少近三成的精加工工时。阀瓣的密封槽做了燕尾式限位结构,密封圈装入后不会因为流体反复冲击出现移位脱出,哪怕是在带少量杂质的污水管路工况下,密封件的使用寿命也能比普通直槽结构提升一倍以上。执行器和阀杆的连接采用了扁方加平键的双重扭矩传递结构,不会出现长期开关后连接销剪断的故障,日常维护时只需要拆下支架的连接螺栓就能直接更换密封填料,不需要把整个阀门从管路上拆下来,大幅降低现场运维的工作量。中腔和端盖的连接螺栓孔做了等强度排布,靠近流道高压侧的螺栓间距比低压侧小15mm,打压时不会因为螺栓受力不均出现端盖渗漏的问题,所有棱边位置都做了R2的倒角处理,既避免加工和装配时的锐角割伤,也不会在喷漆时出现漆料堆积流挂的问题,外观质量更容易控制。
