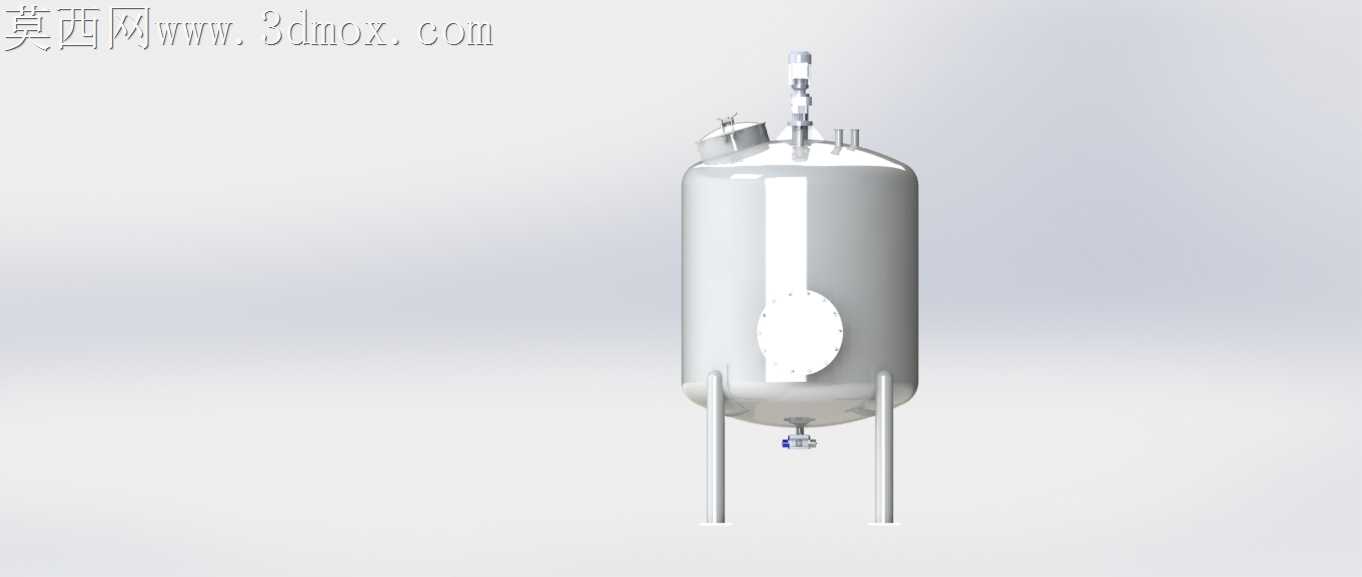

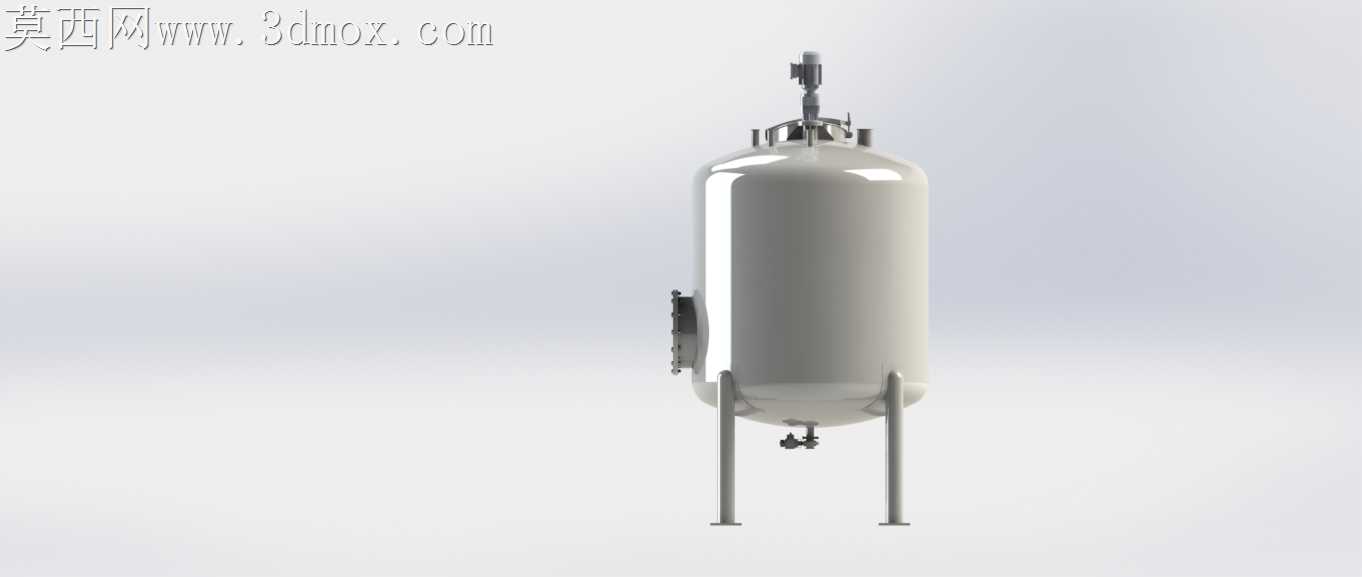

2000升SUS304立式支腿混合罐体结构

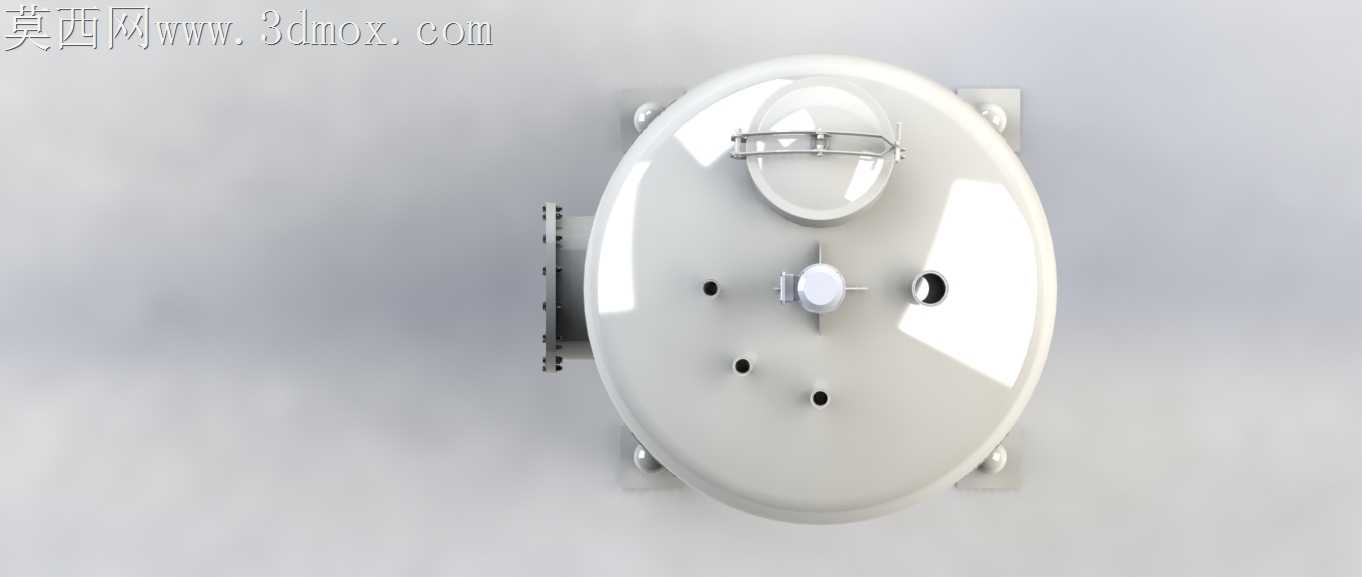

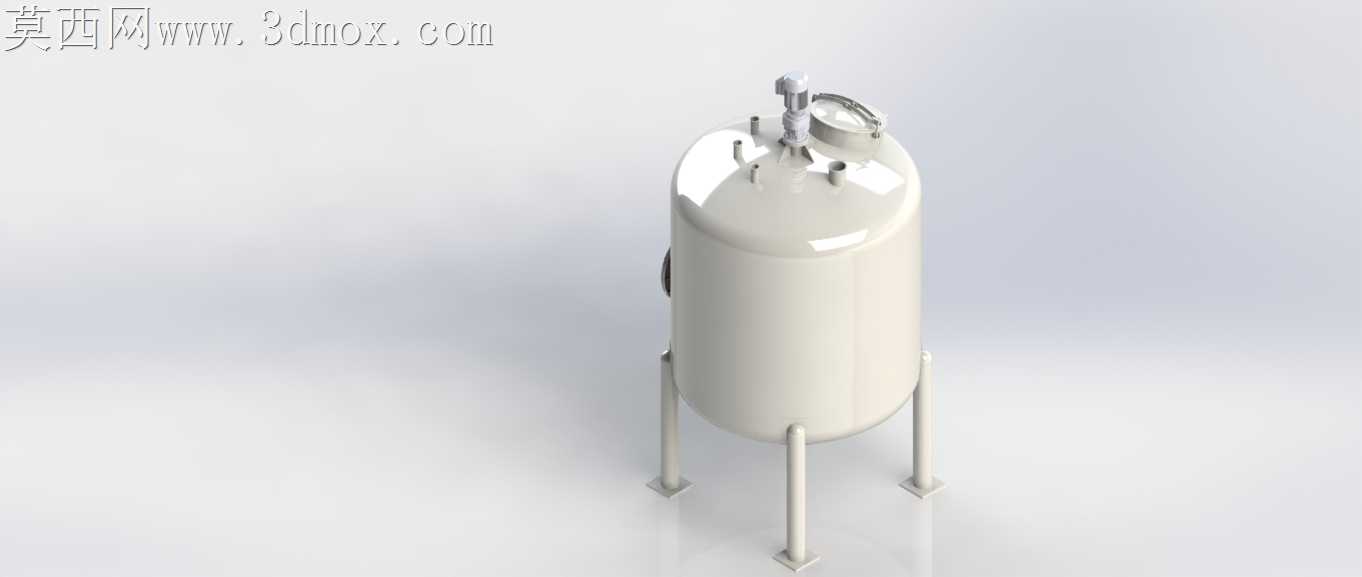

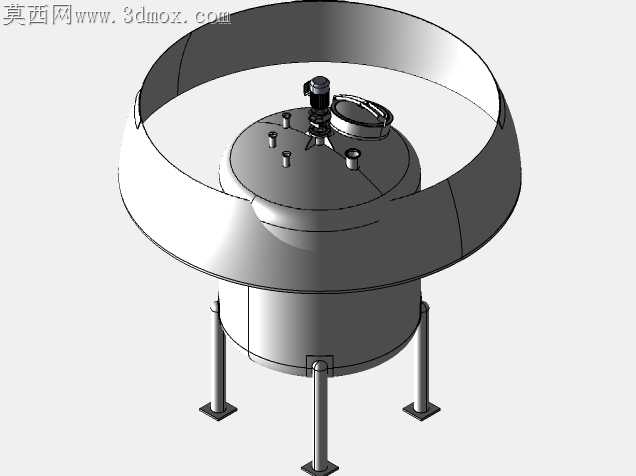

食品配料车间里常见的2000升立式混合罐，最容易出问题的从来不是罐体本身的卷制成型，而是支腿与下封头连接位置的应力开裂——不少现场投用的罐体，用不到半年就在支腿焊缝位置出现细微裂纹，根源就是建模阶段没考虑满料工况下的载荷偏移，把支腿直接焊在封头曲率最大的位置，没有做局部补强的结构过渡。这款罐体的支腿布置特意避开了下封头的应力集中区，三根支腿的安装面落在封头直边段向下延伸的补强圈上，每根支腿底部的方形地脚板预留了长条形调节孔，能抵消车间地面不平整带来的装配应力，不用额外加工调整垫片就能完成水平校准。罐顶的接口排布没有随意堆砌，人孔、进料口、搅拌轴安装座、呼吸阀的位置顺着操作动线排布，站在罐体正面的操作位，不用探身就能够到人孔锁紧把手，进料口的接管做了15度的倾斜导向，粉料投入时不会直接砸在搅拌轴上造成轴系偏载。罐体上封头的圆弧过渡做了等曲率处理，卷板时不会出现局部减薄，内壁的所有焊接位置都预留了抛光余量，加工时能顺着圆弧面打磨到Ra0.8的卫生级要求，没有藏污纳垢的死角。侧面的出料口没有直接开在筒体最低处，而是顺着下封头的切线方向伸出，罐内残留的物料能顺着封头斜面完全流出，不会在出料口上方形成积料区。罐顶的人孔盖做了快开式的搭扣结构，铰链位置的配重刚好抵消人孔盖的自重，单人就能轻松掀开，不会出现开盖时盖板下坠砸伤操作人员的隐患。筒体上的铭牌安装座特意做了凸起的平台，不用在筒体上额外打孔焊接，避免破坏筒体的整体承压性能，铭牌贴装后不会因为筒体圆弧面出现翘边脱落。支腿与补强圈的连接位置做了圆弧过渡的角焊缝设计，焊接时不会出现应力集中的尖角，焊后不用做额外的应力消除处理就能满足满料静载的强度要求，就算是带搅拌的动态工况，焊缝位置的交变应力也能控制在材料疲劳极限以内。
