便携提手式迷你ITX金属机箱结构设计

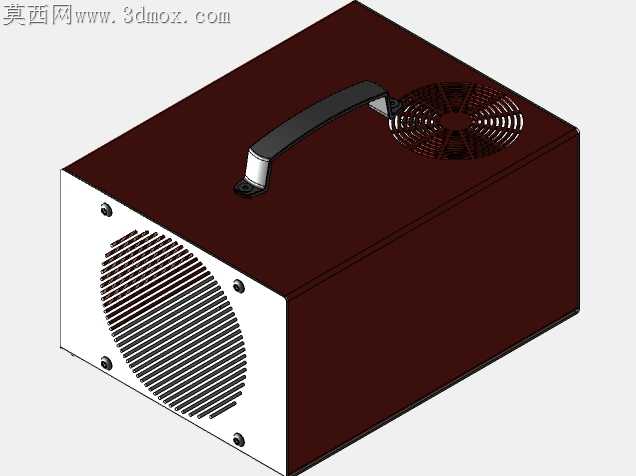

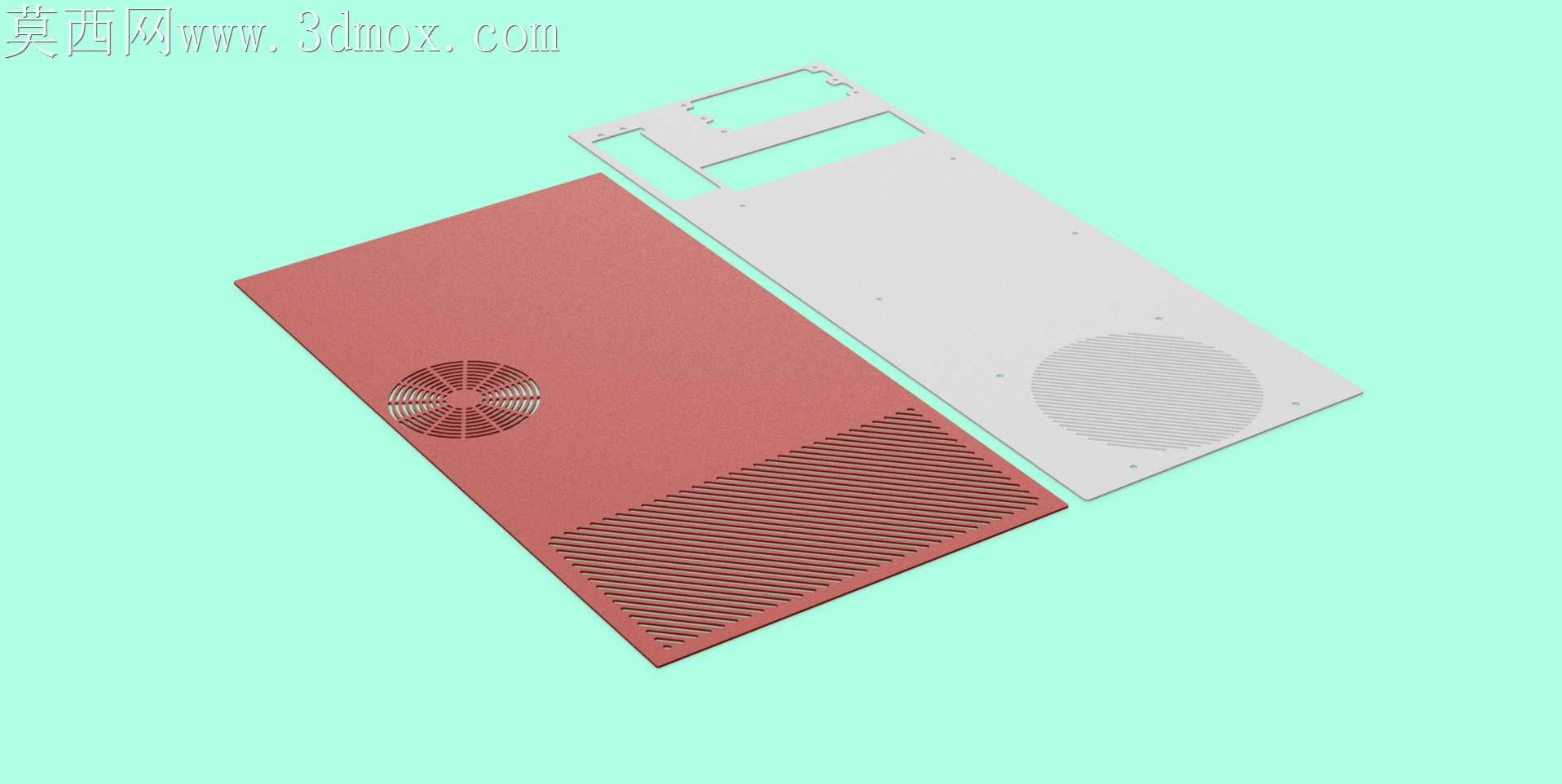

薄板类金属机箱加工最容易出现的形变问题，在这款便携ITX箱体的结构设计里被逐一拆解消化。0.8-1.2mm厚度的冷轧钢板弯折成型时，折边处的R角控制直接决定拼接缝隙的均匀度，设计里给所有外露折边预留了0.2mm的工艺让位量，避免折弯回弹导致的侧板错位。提手安装位没有采用常见的外露螺丝固定，而是在箱体顶部内侧压铆了四个M3铜柱，提手的金属支架藏在顶板内侧，既保证了拎取时的承重强度，又不会在外表面留下突兀的螺丝凸点，日常移动时不会勾扯线缆。

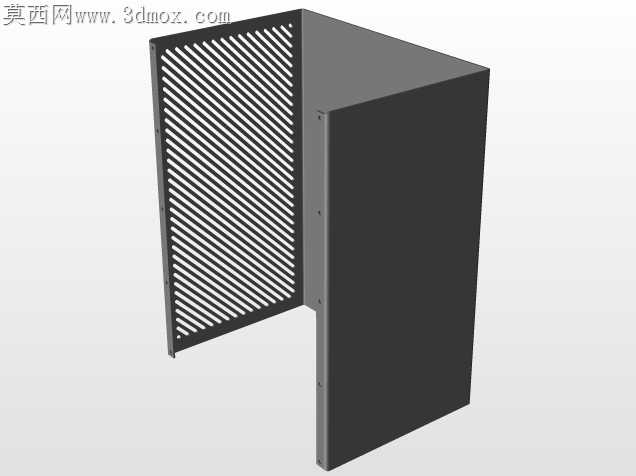

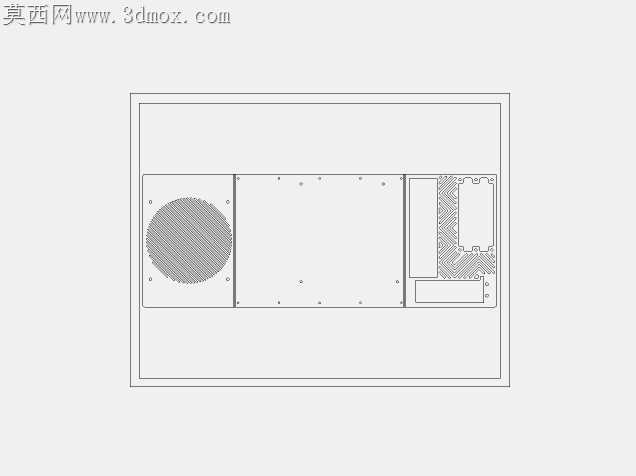

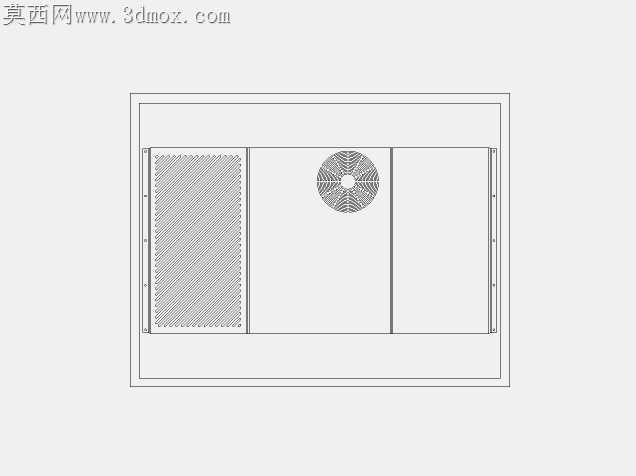

侧板的散热开孔没有选加工成本更低的圆形冲孔，而是用了斜向交错的长条格栅，格栅条的宽度控制在3mm，相邻条缝留2mm通风间隙，这种排布在同等开孔率下，薄板的抗形变能力比圆孔阵列高近三成，激光切割时也不会因为密集小孔导致板材热变形。前面板的IO接口安装位做了0.1mm的公差浮动设计，不同批次的接口母座尺寸存在细微偏差时，装配时不需要反复锉修孔位就能顺利卡入，接口边缘和面板的缝隙能控制在0.3mm以内，没有廉价机箱常见的接口歪扭、缝隙不均问题。

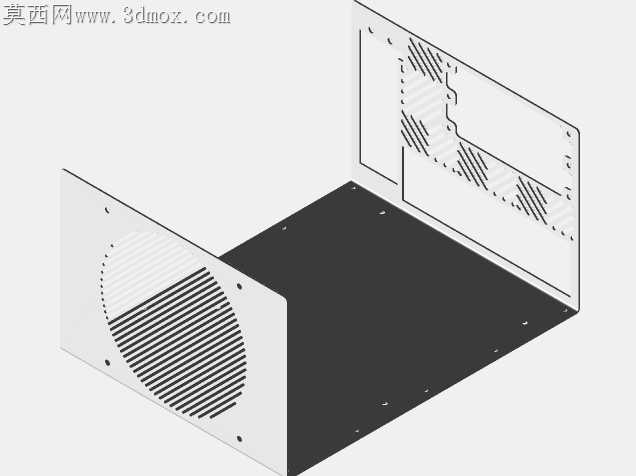

箱体内部的硬盘安装支架没有做满焊固定，而是用了翻边卡接加侧面点固的方式，支架和箱体侧板的接触边翻出5mm的折边，折边上预冲定位凸点，装配时先把支架卡入侧板对应的定位槽，再在折边内侧做三个隐蔽焊点，既避免满焊导致的侧板受热鼓包，又能保证硬盘安装后的抗震性，拎着箱体移动时不会因为支架松动产生异响。电源位的四周做了1.5mm高的围边，电源推入时能顺着围边滑到固定孔位，不需要反复对齐螺丝孔，围边的高度刚好避开电源外壳的散热缝，不会阻挡电源进风。

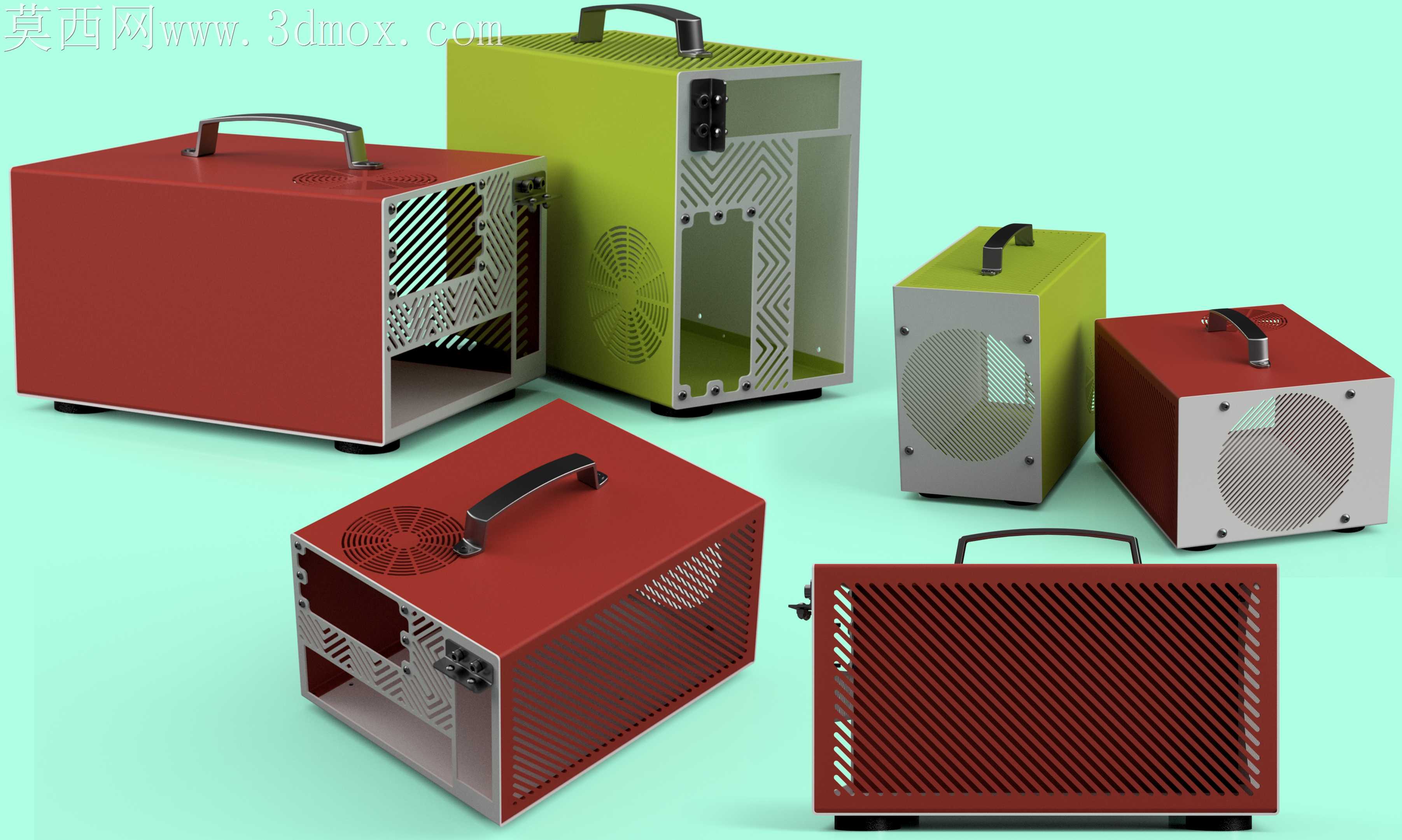

不同配色的箱体采用了相同的主体骨架，仅更换外侧的装饰面板就能实现外观差异化，装饰面板和骨架用隐藏式卡扣连接，没有外露的固定件，表面做磨砂喷塑处理时，卡扣位置不会因为积粉出现凸起。箱体底部的四个脚垫安装位压铆了内嵌螺母，橡胶脚垫直接拧入即可，不会出现脚垫脱落、高低不平的问题，放置在桌面时能留出5mm的底部进风空间，配合侧板的格栅形成顺畅的散热风道。所有边角都做了R2的圆角打磨，没有尖锐的割手毛边，哪怕是薄板切割后的断面，也在弯折时藏到了箱体内侧，日常拆装硬件时不会划伤手臂。
