消防下垂式洒水喷淋头结构设计

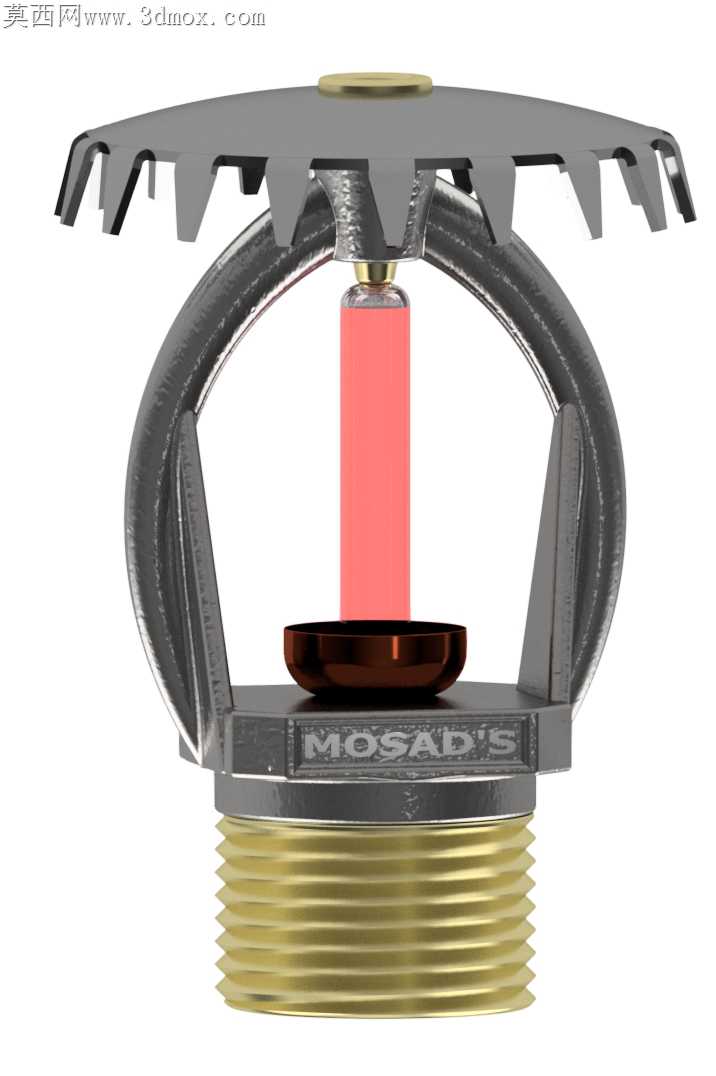

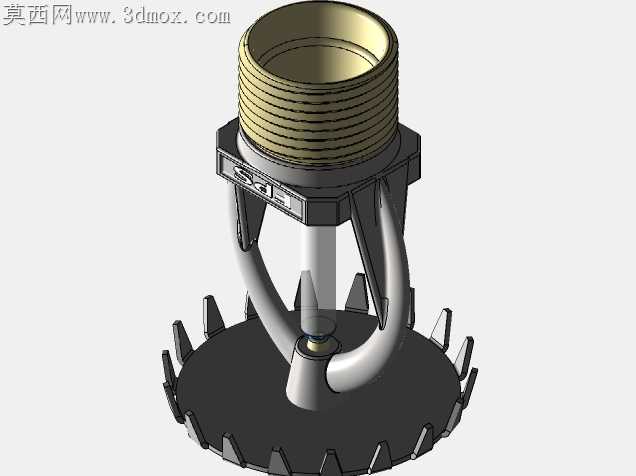

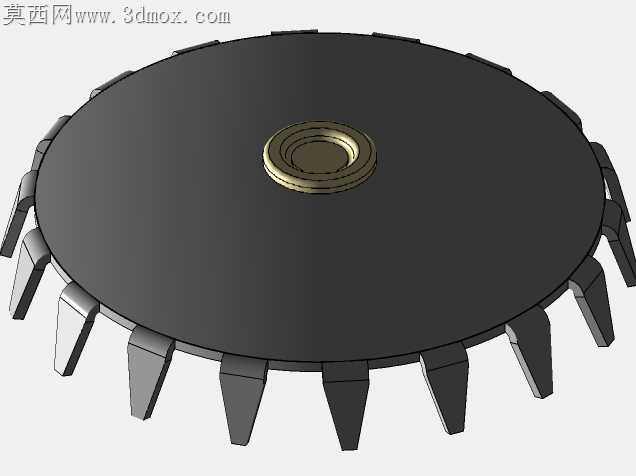

消防喷淋头的感温玻璃球支撑结构，一直是批量加工中容易出现装配应力集中的痛点，过盈量稍大就会在仓储运输阶段出现玻璃球隐裂，到火场触发时无法正常爆开喷水，过松则会在日常管网压力波动下出现误喷，造成不必要的财产损失。这款立式喷淋头的轭架弯折弧度没有采用常规的等半径圆弧设计，靠近底座螺纹段的弯折处做了微小的加厚过渡，冷冲压成型时能减少金属板材的拉伸变薄量，避免轭架受力后出现单侧形变偏移，保证溅水盘与底座螺纹的同轴度偏差控制在极小范围内。溅水盘的齿形缺口不是均匀排布的，每一处齿的倾斜角度都对应不同的布水覆盖半径，边缘的锯齿做了微小的卷边处理，冲压落料时不会产生锋利的毛刺，安装时不会划伤施工人员的手部，同时水流撞击齿面时能形成更均匀的雾化颗粒，扩大火场的覆盖范围。感温玻璃球的上下支撑座采用了球面接触设计，而非传统的平面硬接触，装配时玻璃球不会因为端面的微小倾斜出现局部应力集中，铜质底座的外螺纹收尾处做了退刀槽处理，和管道内螺纹旋合时不会出现螺纹咬死的情况，密封端面的粗糙度控制在合适区间，不用额外缠绕过多生料带就能实现静密封，减少现场安装的操作难度。轭架表面的镀铬层厚度做了梯度设计，和底座衔接的缝隙处镀层稍厚，能避免长期处于潮湿消防管网环境下出现锈蚀卡滞，玻璃球外侧的红色感温液配比对应常规的68度触发温度，支撑顶针的端面做了微小的凹坑，刚好贴合玻璃球的顶端弧面，不会出现顶针滑移导致的感温元件移位。溅水盘顶端的压紧螺母采用了滚花设计，装配时可以用专用工具精准控制压紧力，不会因为扭矩过大压碎玻璃球，也不会因为扭矩过小导致部件松动。底座和轭架的铆接位置做了沉孔设计，铆接后铆钉头不会突出底座表面，安装旋入管道时不会和管道端面产生干涉，整个部件的所有棱角都做了微小的倒角处理，没有尖锐的直角边，无论是仓储转运还是现场安装，都能减少磕碰损伤的概率。
