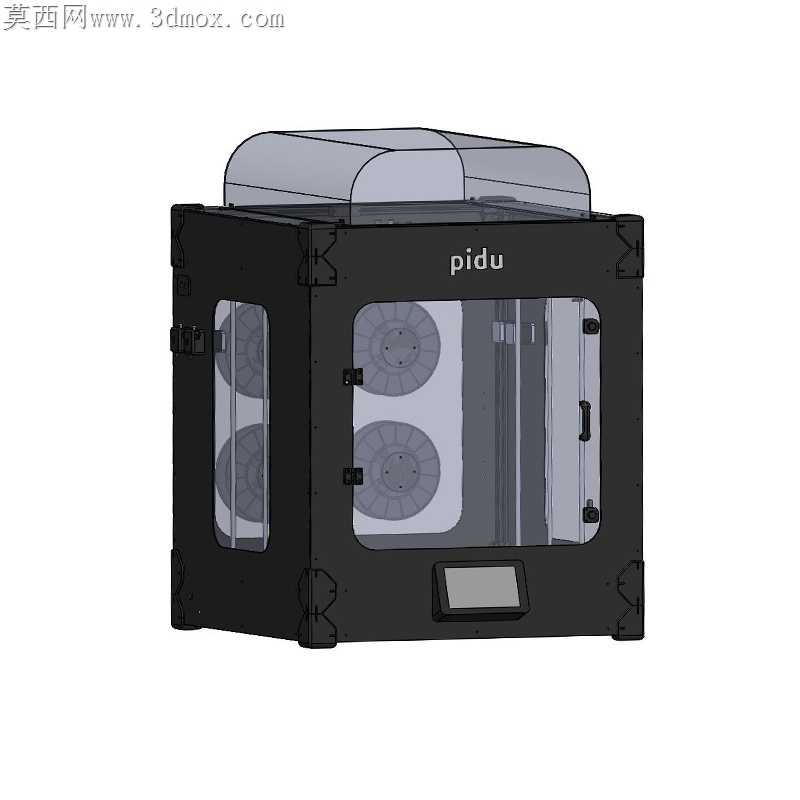

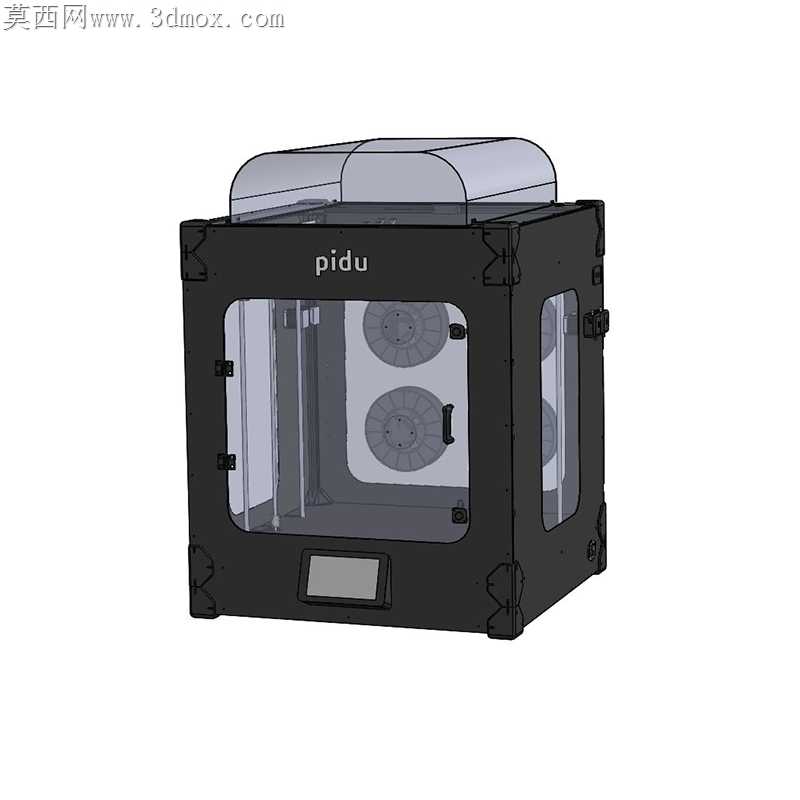

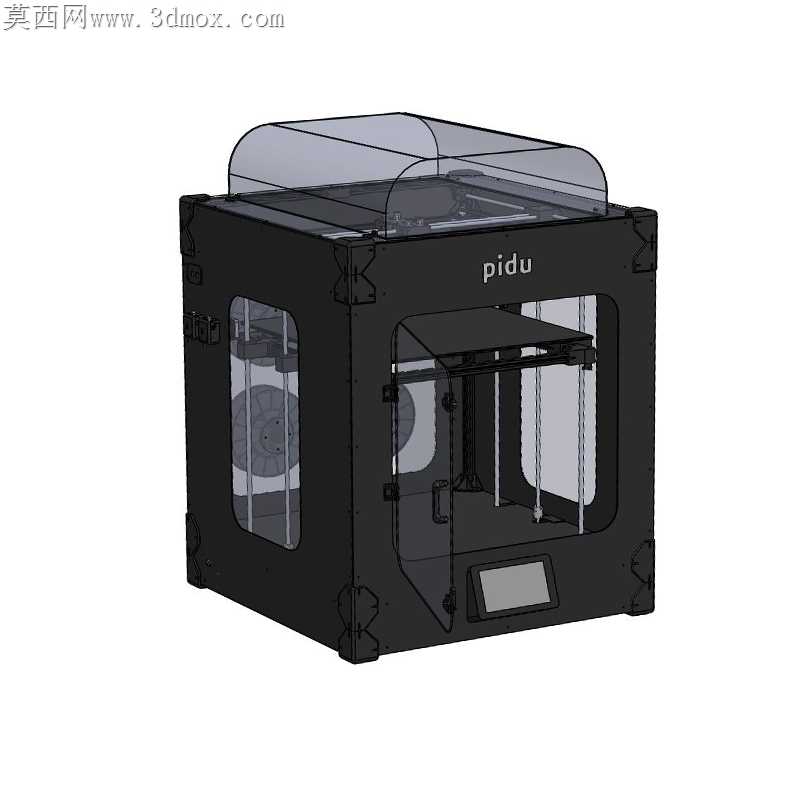

带封闭箱体结构的FDM型3D打印设备

桌面级FDM设备长期存在的温控波动、传动带张紧度偏移问题，在这套封闭箱体结构的设计里得到了针对性的落地解决。箱体内腔预留的400×400×500mm成型空间，没有采用常见的外露框架结构，四周拼接的钣金护板边角全部做了内嵌式卡扣位，安装时不需要额外打胶或者外露螺丝固定，拼接缝隙控制在0.2mm以内，既能减少打印过程中内腔热量的无序流失，打印ABS、PC这类易翘曲材料时能维持稳定的腔温，也能避免外部气流直吹打印区域造成的层间粘接不良。

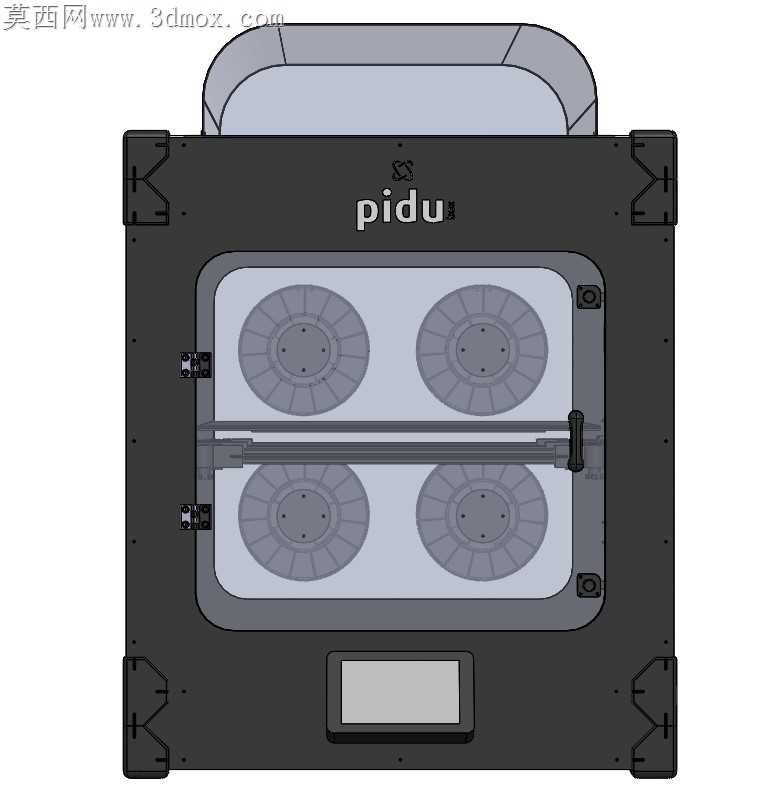

箱门的透明视窗没有采用整面亚克力嵌装的方案，四周做了加厚的压边条，视窗和门框之间预留了1mm的缓冲槽，嵌装密封胶条后不会因为长期受热出现亚克力板变形翘边的问题，门体侧边的搭扣采用快拆式结构，日常维护内腔时不需要拧动螺丝，扳动搭扣就能完全打开箱门，闭合后搭扣的锁止力能均匀压合整圈胶条，不会出现局部漏风的缝隙。

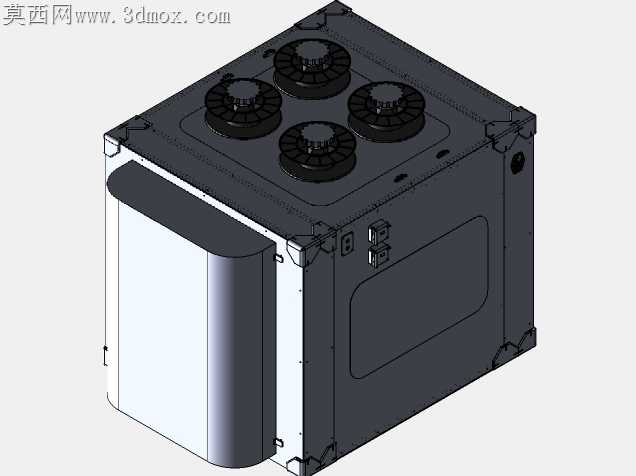

内腔顶部的四个散热风扇位做了独立的导风槽设计，没有直接对着成型区域吹风，气流顺着导风槽沿着箱体内壁循环，既能带走电子元件工作产生的积热，也不会直吹打印中的耗材造成骤冷开裂。X轴和Y轴的皮带张紧结构做了外置的调节旋钮，不需要拆开设备外罩，从箱体侧面的预留孔位就能用六角扳手调整皮带张紧度，调节位旁边做了刻度标识，能保证两侧皮带张紧度一致，避免长期运动后出现皮带跑偏、打印层纹错位的问题。

底部的电控安装区做了独立的分隔腔，和打印成型腔完全隔开，主控板、驱动模块的热量通过独立的散热通道排出，不会和打印腔的高温气流串流，避免电子元件长期在高温环境下工作出现寿命衰减。前面板嵌入的触控屏安装位做了沉台设计，屏幕表面和外罩面板齐平，没有突出的边框，不容易积灰也方便日常擦拭清洁，屏幕后方的走线槽做了卡扣固定，运输过程中不会出现线材松脱移位的问题。

挤出机采用的Bowden结构安装位做了加厚的安装座，安装面的平面度公差控制在0.05mm以内，能减少挤出机工作时的震动传递到机架上，避免打印表面出现震纹。整个箱体的拼接结构全部采用无外露螺丝的设计，所有连接位都藏在护板内侧，外观整洁的同时也能避免日常使用时螺丝刮碰到操作人员，边角位置全部做了圆角过渡，没有尖锐的直角毛刺，组装和搬运过程中不容易出现磕碰划伤。
