双挤出机FDM桌面级3D打印设备结构

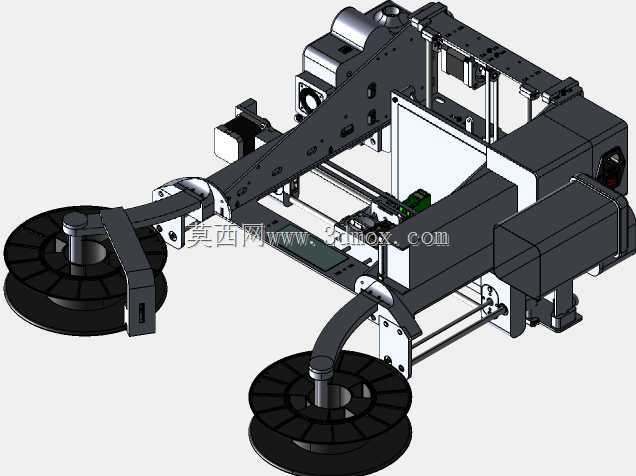

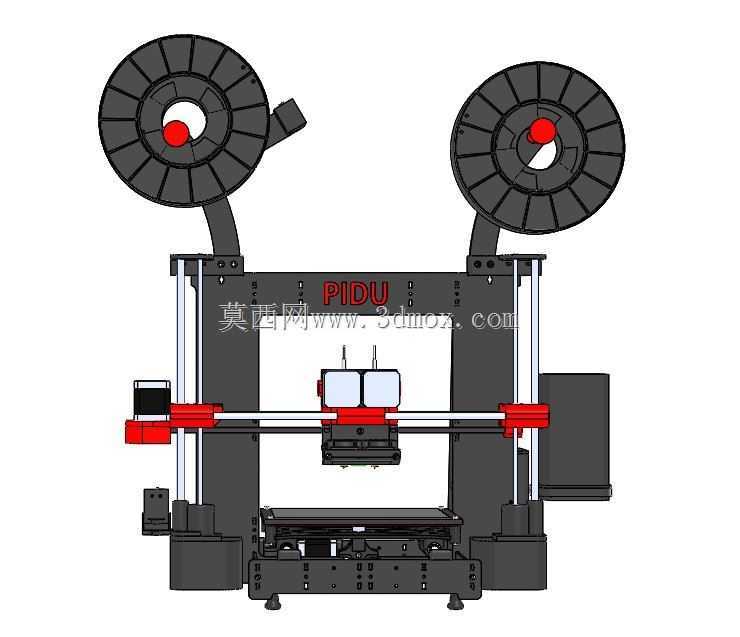

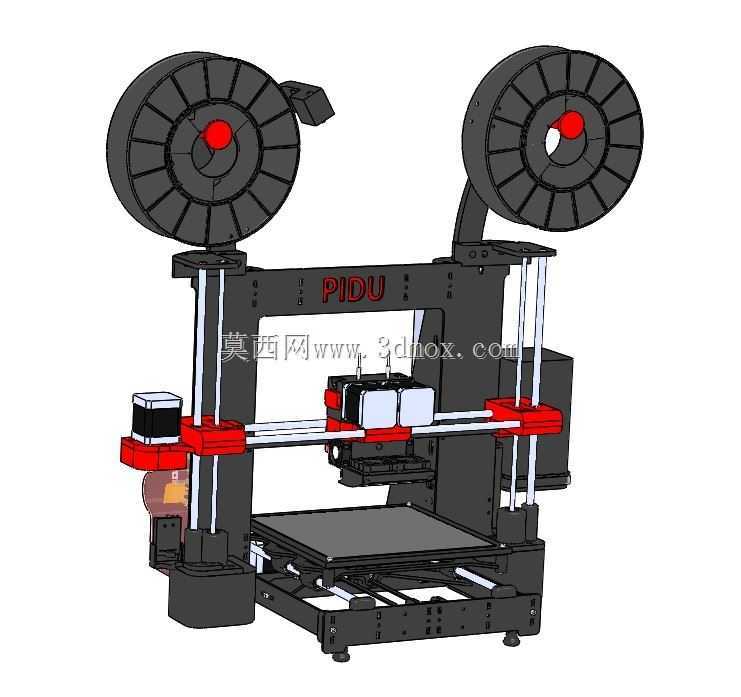

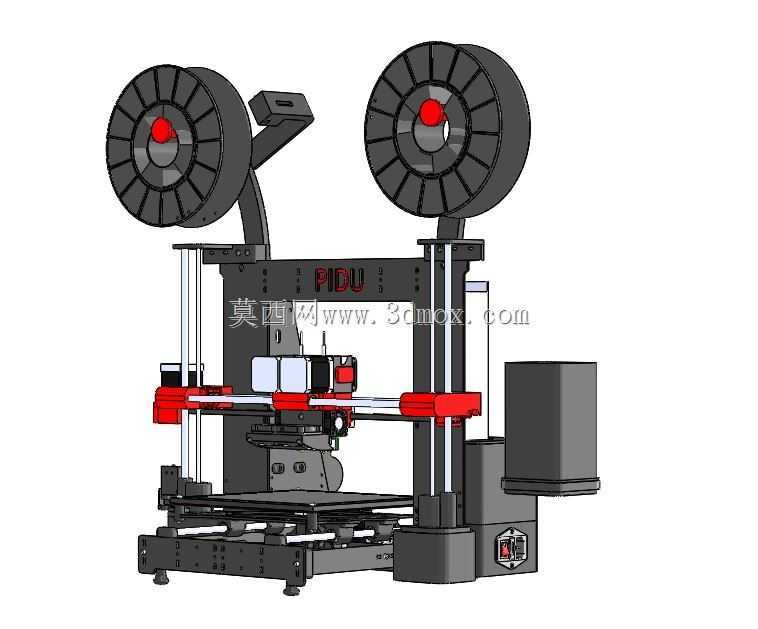

这款双挤出机桌面级FDM打印设备，主要面向个人创客、小型工作室、教育实训场景以及小批量定制化生产需求，可完成双色打印、可溶性支撑打印等普通单喷头设备无法实现的加工任务，覆盖手板验证、创意教具制作、定制化零件打样、文创产品产出等多类实际使用场景，能够满足非工业级量产场景下绝大多数熔融沉积成型的加工需求。设备整体采用框架式立式结构布局，将双耗材料架设置在机身顶部，既缩短了耗材送料路径，减少送料阻力带来的断料、出料不均问题，也充分利用垂直空间压缩设备整体占地面积，适配桌面摆放的空间要求。其成型打印尺寸为200x200x200mm，这个成型边界既能够覆盖绝大多数日常定制零件、创意模型、教学实训工件的尺寸需求，也不会因为成型腔过大导致设备刚性下降、打印精度不足的问题。运动系统部分，X轴与Y轴采用可调节皮带传动结构，既可以通过张紧调节补偿皮带长期使用后的磨损松弛，也兼顾了传动的平稳性与运动响应速度，配合直线光轴导轨保证运动过程中的定位精度，减少打印层纹错位问题；Z轴采用双丝杆配合垂直光轴的传动方案，保证打印平台升降过程的水平度与稳定性，避免层高偏差带来的打印失败。挤出系统采用双挤出机直驱结构，相比远程挤出方案，直驱结构对耗材的挤出控制力更强，回料响应速度更快，能够有效减少打印过程中的拉丝、溢料问题，适配PLA、ABS、TPU等多种不同特性的打印耗材，双喷头的配置既可以实现两种不同颜色耗材的同件打印，也可以采用可溶性支撑耗材打印复杂悬空结构，打印完成后通过溶解去除支撑，避免机械拆除支撑带来的表面损伤。设备的控制部分采用开源电子方案，搭配成熟的控制主板，可拓展接入轴端感应传感器，实现打印原点的自动校准，也可根据使用需求拓展自动调平、断料检测、打印完成自动停机等附加功能，降低设备的操作门槛，减少人工调试的工作量。机身侧面设置独立的电控安装仓，将电源、主控板等电气元件集中收纳，既可以通过散热风扇形成独立风道带走电气元件工作产生的热量，也能避免电气线路外露带来的安全隐患，同时方便后期的维护与硬件改装。打印平台采用可调节水平的安装结构，配合平台表面的附着涂层，能够保证首层耗材的附着效果，减少翘边、打印件脱落等常见问题，整体结构在设计时充分考虑了桌面使用的安全性、维护便捷性与改装拓展空间，所有机械结构均采用标准化五金件连接，用户可根据自身使用需求更换部件、拓展功能，适配不同场景下的个性化打印需求。
