大尺寸多挤出铝型材框架3D打印设备

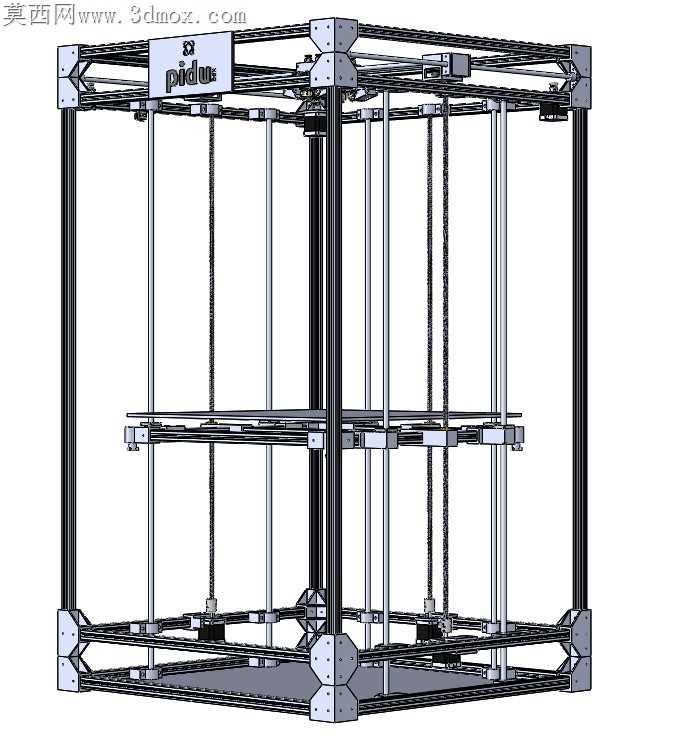

大尺寸FDM打印设备最容易被忽略的加工隐患，是框架型材拼接处的角件应力集中问题——打印幅面拉到400毫米以上，Z轴高速升降时的往复振动会顺着型材槽道传导，长期运行后角码连接螺丝容易出现微滑牙，直接导致打印件层纹错位。这套框架在角件选型上没有用常规薄款压铸角码，而是加厚了三面锁紧的角码厚度，每处型材对接端都预留了足够的螺丝旋入深度，甚至在框架上下层的对角位置额外加了斜向支撑块，把Z轴运动产生的侧向力分散到整圈型材上，避免单点受力变形。

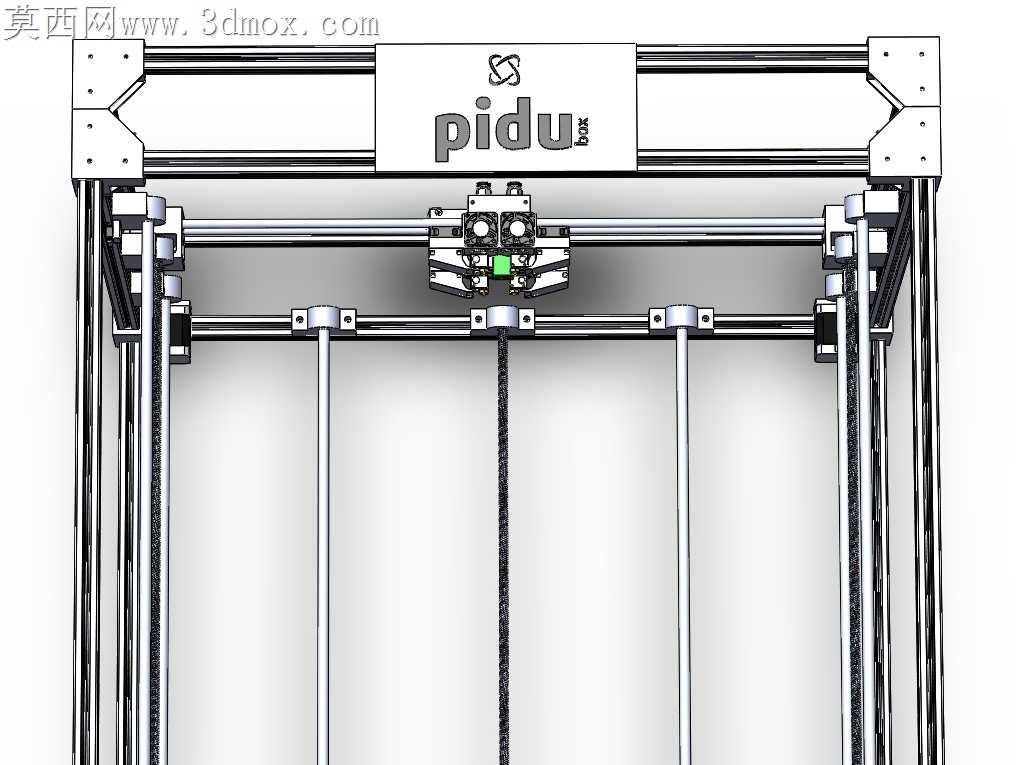

四挤出Bowden系统的走线布局也藏着装配公差的巧思，送丝管没有沿着型材外侧随意捆扎，而是顺着型材内置槽道排布，每间隔一段距离就用卡扣固定，避免打印头高速移动时管线拖拽产生的位置偏移。X轴和Y轴的皮带张紧结构没有做成固定死的锁紧位，而是预留了微调滑槽，现场装配时不用完全拆解轴座，就能用内六角扳手直接调整皮带张紧度，不会出现皮带过紧增大电机负载、过松丢步的矛盾。

自动调平的导电传感器安装位做了沉台设计，传感器探头探出的距离刚好能触碰到打印平台表面，又不会在打印头移动时刮蹭到打印件，探头的固定座留了微小的调节余量，装配时能根据实际平台平整度微调触发高度，不用反复打磨安装座凑公差。打印风扇的出风口角度对着喷嘴正下方的熔池位置，没有直吹刚挤出的耗材导致骤冷翘边，风路顺着喷嘴斜向扩散，刚好能给刚沉积的耗材快速定型，又不会让喷嘴温度出现大幅波动。

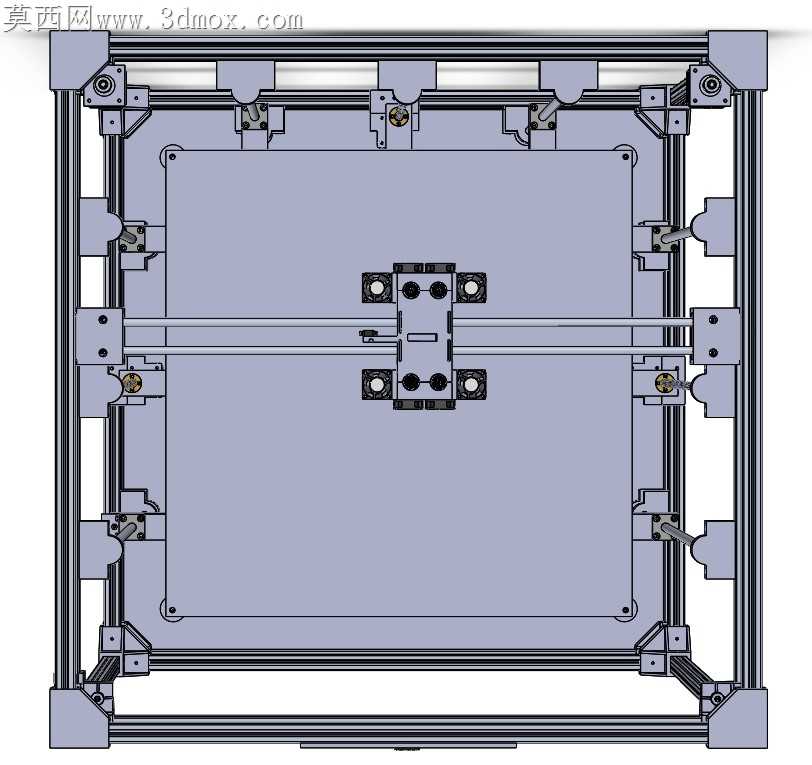

底部的承托平台没有用整块厚重的铝板，而是用型材拼接成网格状承托结构，既减轻了Z轴升降的负载，又能保证平台平面度不会因为长期受热出现中间凹陷的问题，平台和型材之间的连接点均匀分布，锁紧后不会出现局部翘曲。所有走线的过孔位置都做了圆角处理，不会在长期往复运动中磨破线皮造成短路，电控元件的安装位留足了散热空间，哪怕长时间连续打印大尺寸模型，电控仓内的温度也不会过高触发保护。

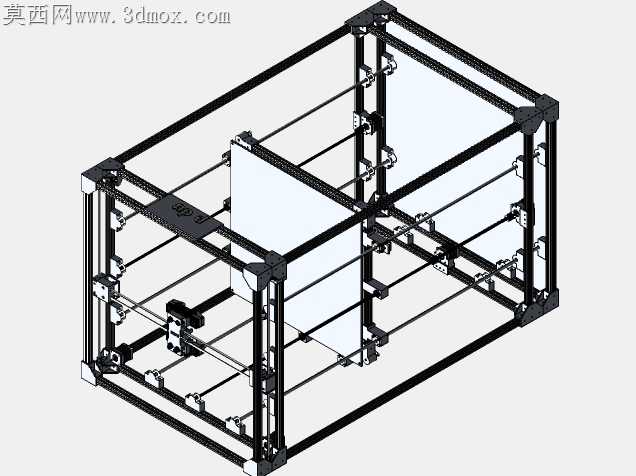

这种框架结构完全适配标准铝型材的切割加工公差，所有连接孔位都不用二次铣削加工，切割好的型材直接就能组装，对加工精度的容错率很高，哪怕是实训场景下的学生组装，也能靠结构本身的公差补偿装出合格的整机，不会因为个别零件的微小尺寸偏差导致整机组装失败。开源的控制程序搭配这套经过应力优化的框架，能稳定支撑长时间大尺寸模型的打印作业，不会出现普通DIY机型常见的框架晃、层纹歪、调平失效的问题。
