双挤出FDM桌面级3D打印设备结构

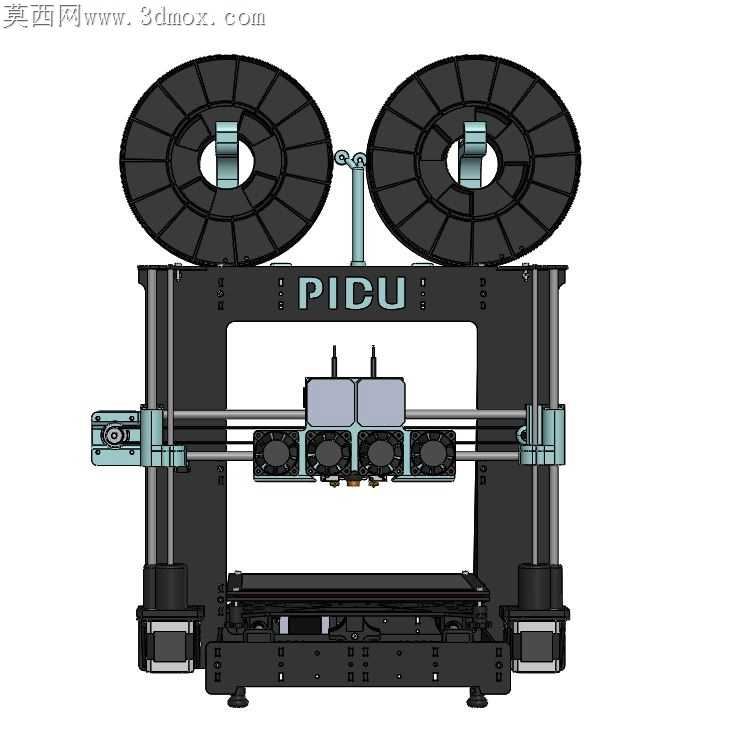

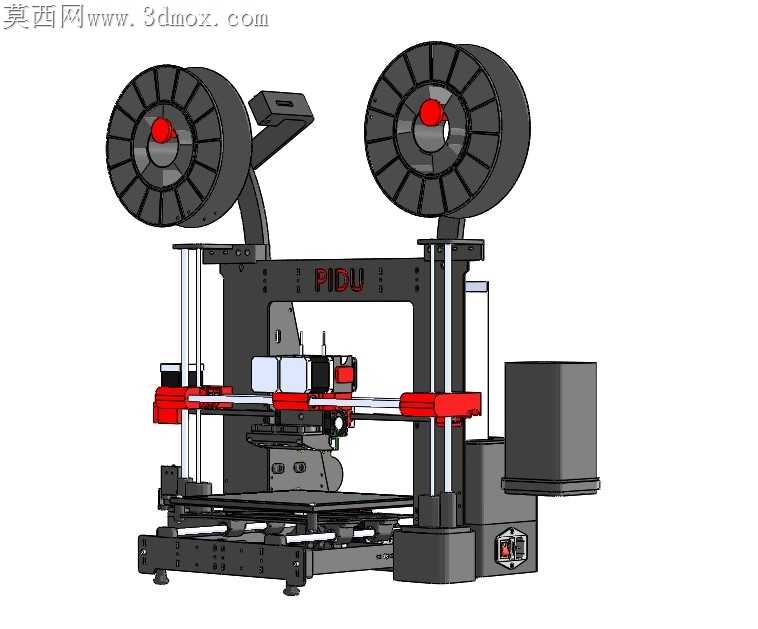

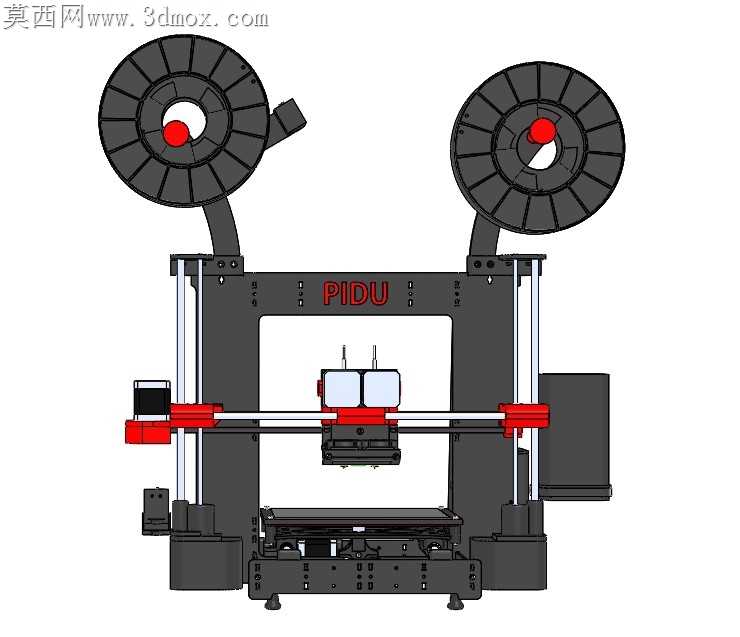

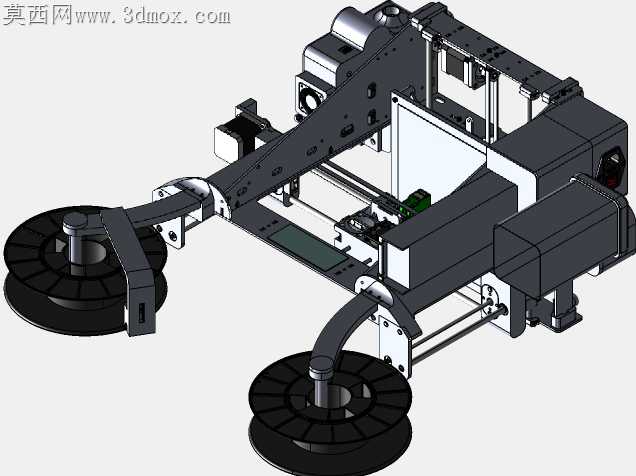

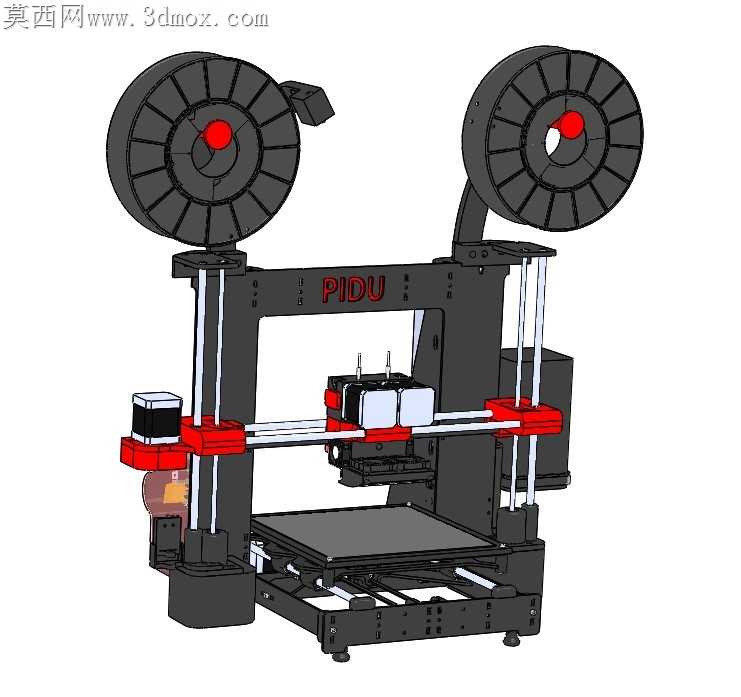

桌面级FDM设备长期存在双耗材送料卡滞、打印平台调平漂移、X轴传动皮带长期运行松弛的共性加工痛点，这套结构在落地适配加工环节做了大量针对性取舍。料盘支架采用悬臂式抬高布局，没有采用常见的底部置料结构，避免料卷转动时与机身底部走线、电控盒产生运动干涉，支架根部做了加厚三角加强筋，适配1kg标准耗材卷的承重需求，料盘转轴处预留了0.2mm的转动间隙，既不会因为间隙过大导致料卷转动时径向跳动扯断耗材，也不会因为间隙过小出现送料阻力过大导致的挤出打滑。X轴传动采用双光杆导向搭配同步带传动的组合，光杆固定座与机身框架的连接位预留了0.1mm的公差补偿槽，装配时不需要反复打磨光杆端面就能保证同轴度，同步带的张紧结构集成在挤出机安装滑块上，不需要额外加装外置张紧轮，拧动侧面的紧定螺钉就能调整皮带张紧度，长期运行出现松弛时不需要拆解整机外罩就能完成维护。打印平台的调平结构采用三点式支撑，其中两个支撑点搭配弹簧自动回位结构，配合感应传感器实现自动调平，第三个支撑点保留手动微调旋钮，应对不同厚度打印平台的适配需求，避免纯自动调平在低温环境下传感器漂移导致的首层打印失败。电控盒采用侧挂式布局，没有内置在机身框架内部，既可以借助设备运行时的空气流动带走驱动板、电源模块的工作热量，也能避免电控元件的热量传导到打印平台附近导致PLA耗材提前软化堵头。挤出机安装位做了快拆卡槽设计，更换不同口径喷嘴或者清理喉管残料时，只需要松开侧面的两个手拧螺丝就能取下整个挤出组件，不需要拆解X轴的传动结构。机身底部的脚垫采用可调高度结构，放置在不平整的工作台面上时，可以单独调整四个脚垫的高度保证机身水平，避免长期倾斜运行导致导轨磨损不均。所有钣金连接位都做了翻边处理，没有尖锐的裁切毛边，装配时不会划伤操作人员，走线槽全部隐藏在铝型材框架的凹槽内部，既不会影响外观，也能避免运动部件剐蹭导线导致短路隐患。
