适配伺服驱动的桌面级可打印机械臂结构

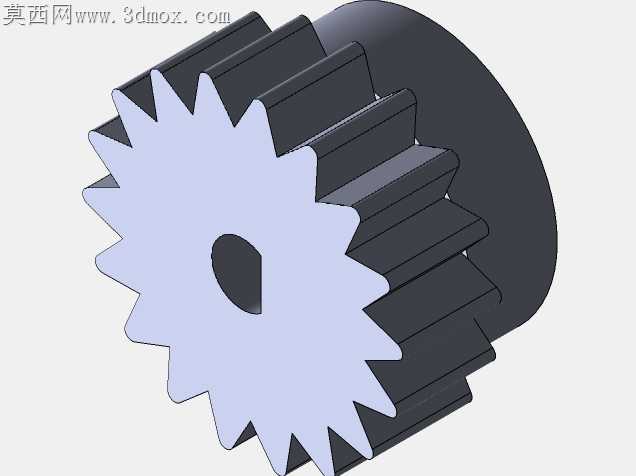

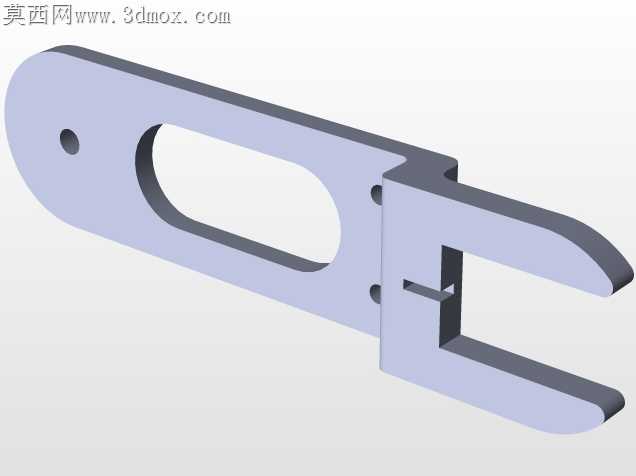

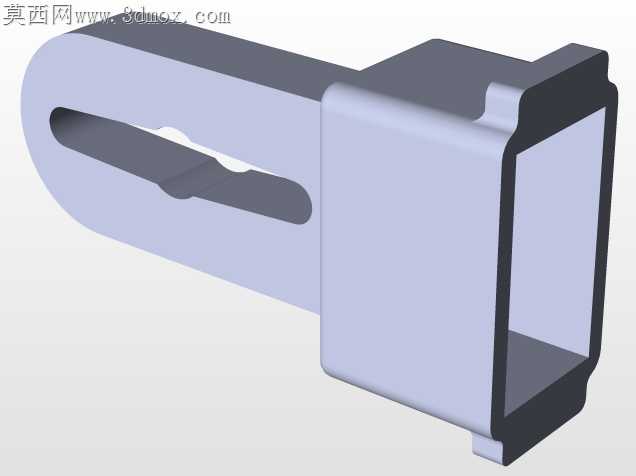

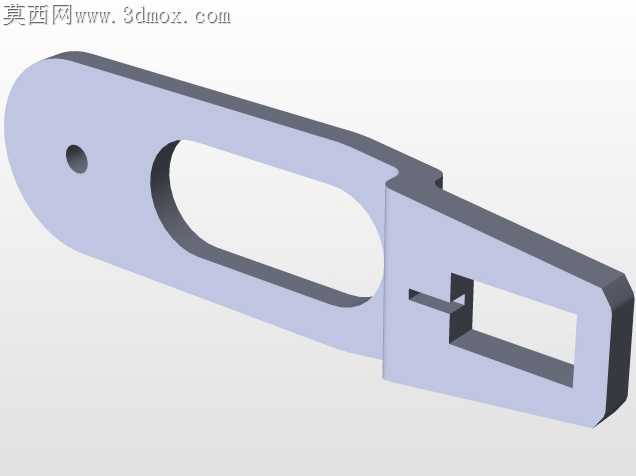

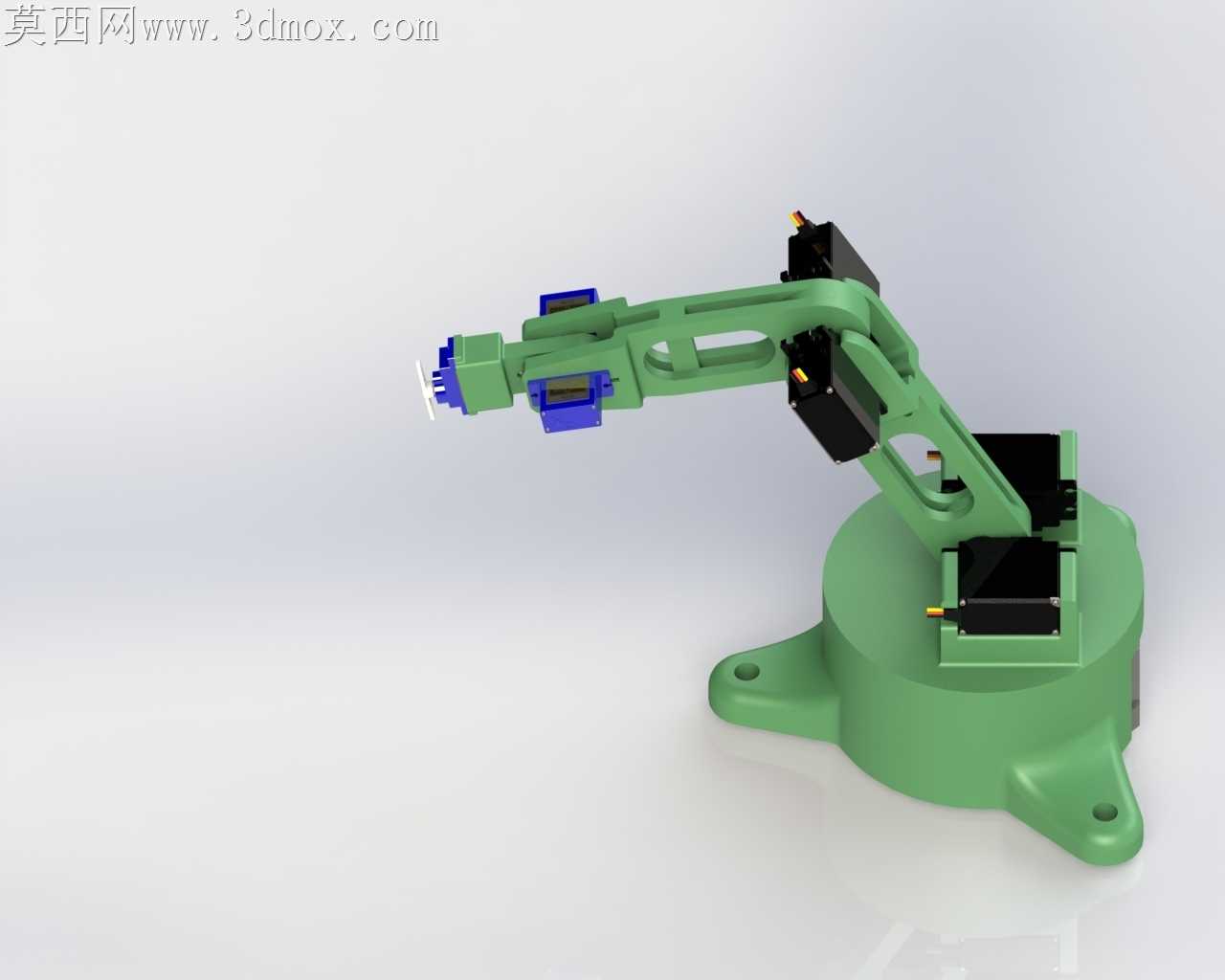

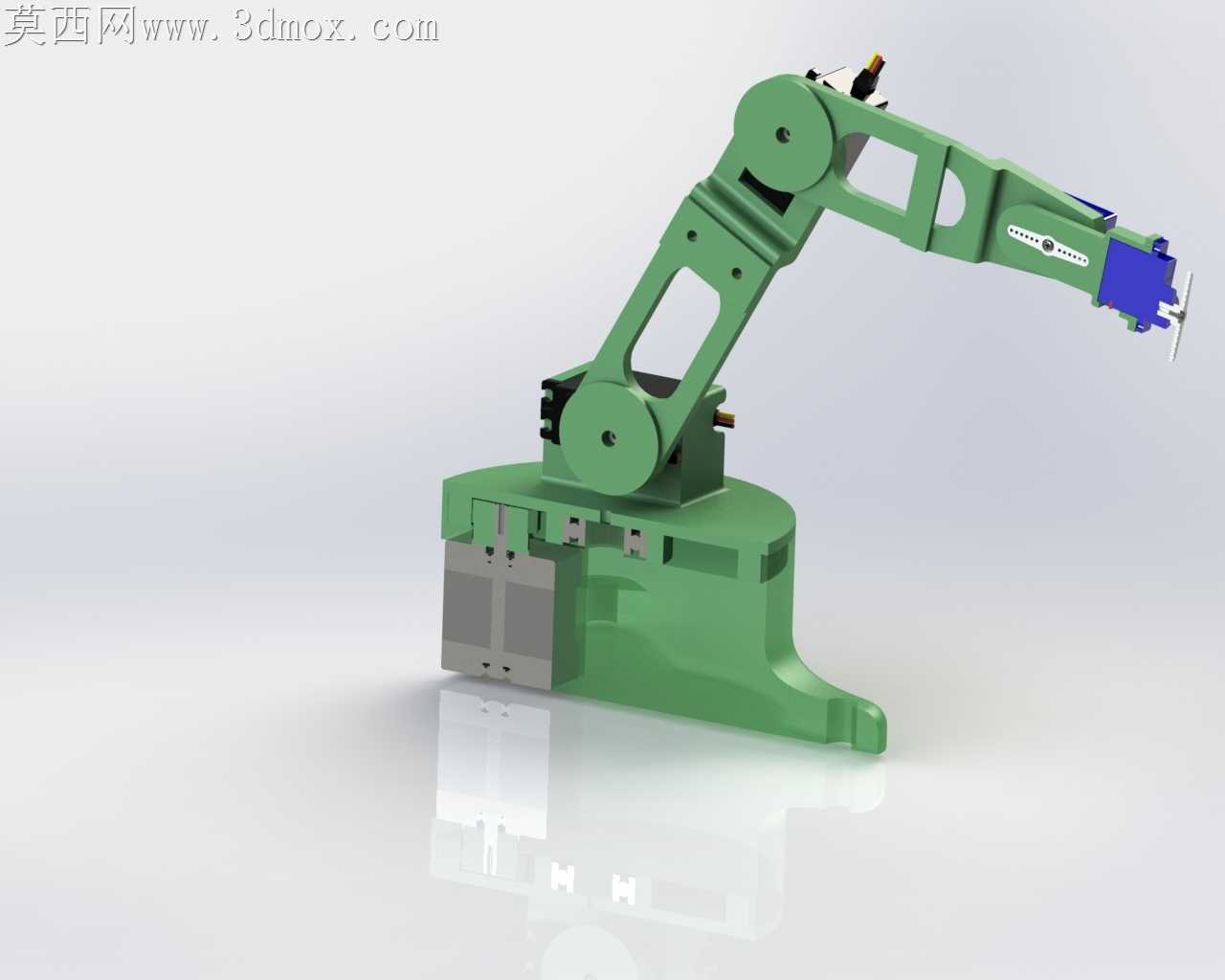

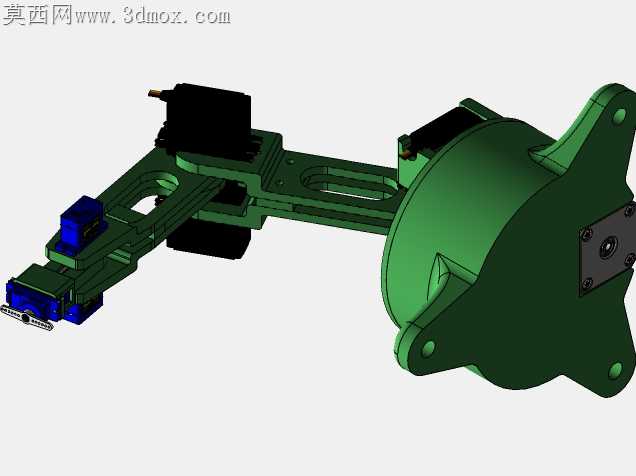

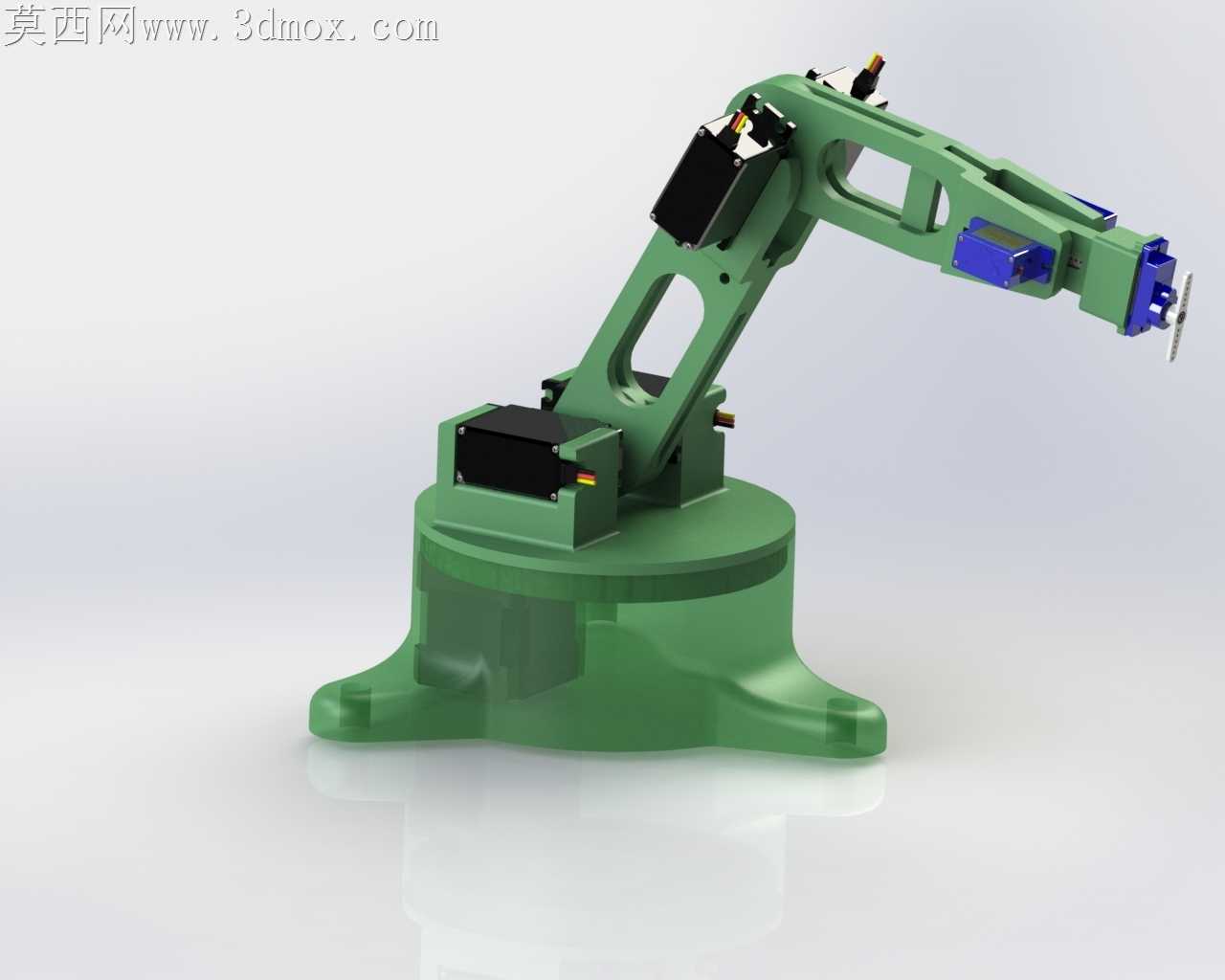

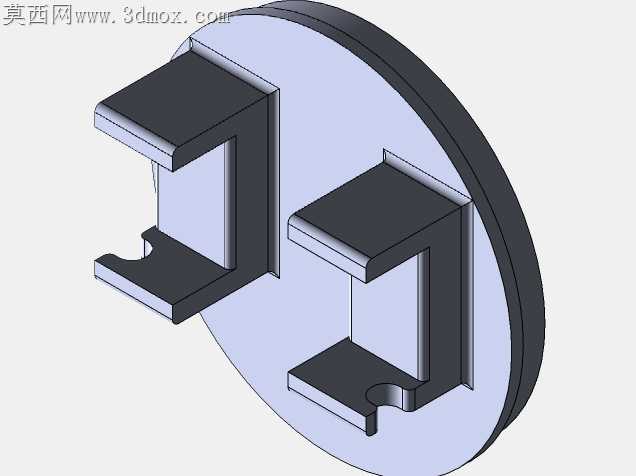

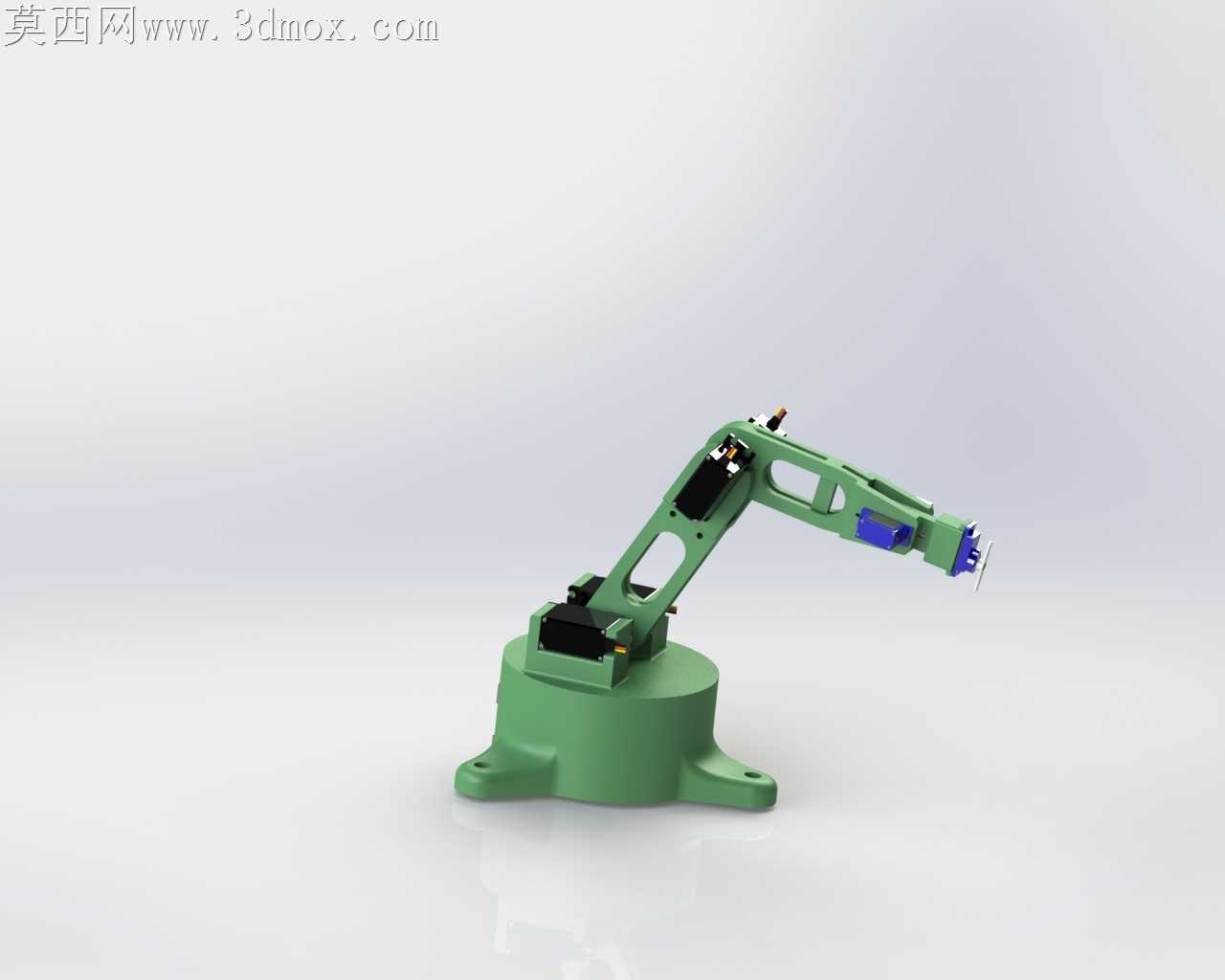

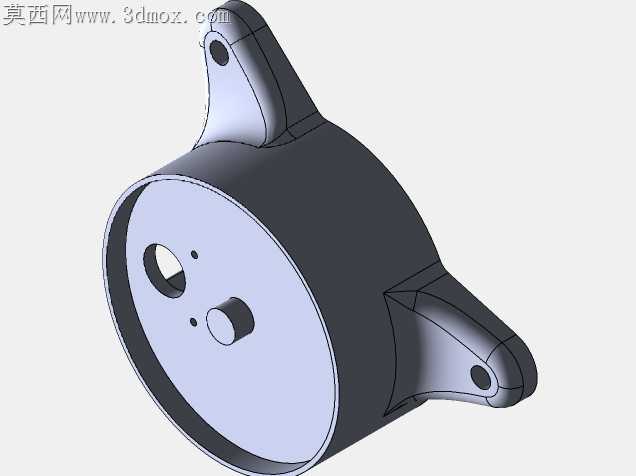

桌面级小型机械臂的3D打印落地，最先要啃下的硬骨头是关节处的受力形变问题——常规打印件的层间结合强度远低于金属切削件，大臂悬臂伸出时，关节连接位如果做等厚直壁结构，连续往复运转十小时以上就会出现肉眼可见的蠕变下沉，末端夹爪的定位误差会直接超出3D打印作业的允许公差范围。这款机械臂的大臂主体采用了镂空桁架式的截面设计，没有为了追求外观顺滑做全封闭的厚壁外壳，而是在受力的主传力路径上保留了连续的加强筋条，非受力区域做了均匀的减重挖空，既把单段臂的打印重量压到了最低，减少底部回转关节的负载扭矩，又能让打印时的耗材填充率不用拉到100%就能满足刚性要求，普通PLA耗材打印完静置24小时释放内应力后，悬臂端的静载形变量能控制在0.2mm以内，完全满足桌面级轻量作业的精度需求。关节处的舵机安装位没有做常见的全包裹卡槽，而是预留了0.15mm的装配公差带，侧边设计了可微调的顶丝固定孔，打印时哪怕出现0.1mm左右的尺寸收缩，也能通过顶丝调整舵机的同轴度，不会出现舵机输出轴憋劲、运转卡顿的问题。底部回转基座做了三瓣式的外扩支撑脚，没有用规整的圆形底座，三个支撑脚的延伸方向刚好对应大臂前伸、侧展时的主要受力方向，把整机的重心牢牢锁在支撑面范围内，哪怕大臂完全水平伸出，末端挂载200g的负载也不会出现整机倾翻的风险。关节处的走线槽全部藏在臂身的加强筋内侧，没有在臂的外表面开外露的走线孔，既避免了运转时线材和关节结构发生剐蹭磨损，也让打印时不需要额外加支撑就能直接打出完整的走线通道，减少后期支撑拆除的打磨工作量。臂身和末端执行器的连接位做了标准的快插接口，没有把夹爪结构和臂身做成一体，后期更换不同的作业头时，只需要松开两颗固定螺丝就能完成替换，不用重新拆装整个臂体的传动结构。回转基座的内部预留了足够的走线空间，底部的穿线孔做了圆角过渡，不会划伤线材的绝缘层，长时间回转运动也不会出现线材被磨破短路的隐患。所有的连接孔位都做了沉头设计，螺丝锁紧后不会突出臂身表面，既避免了运动时螺丝剐蹭周边结构，也让整体外观更整洁。打印时臂身的摆放方向特意顺着受力方向做了层纹对齐，让层间结合的受力方向和臂的主要承力方向错开，进一步提升打印件的抗弯折能力，不用额外做退火处理就能满足日常使用的强度要求。
