卫生级镜面抛光双隔膜流体输送泵结构

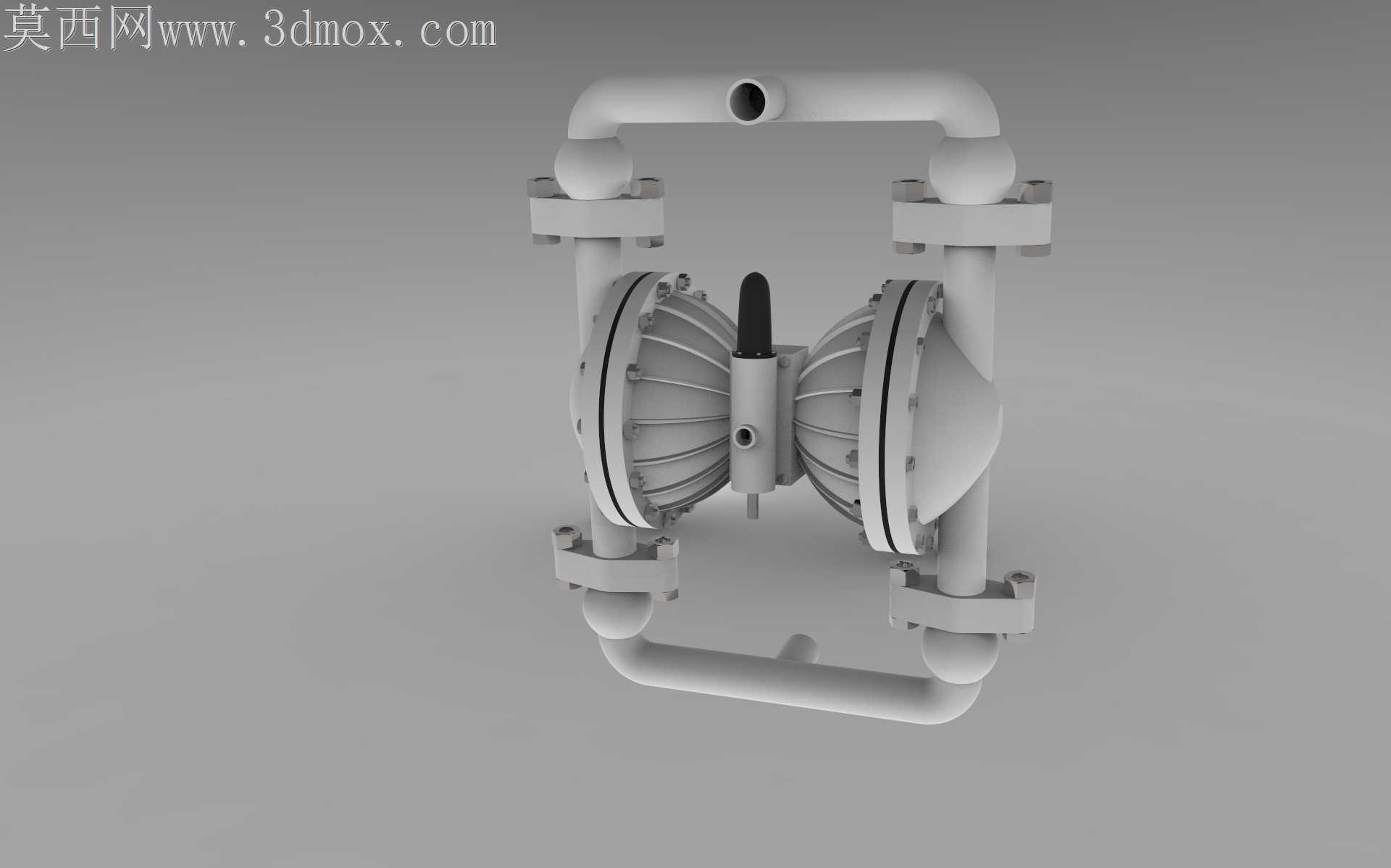

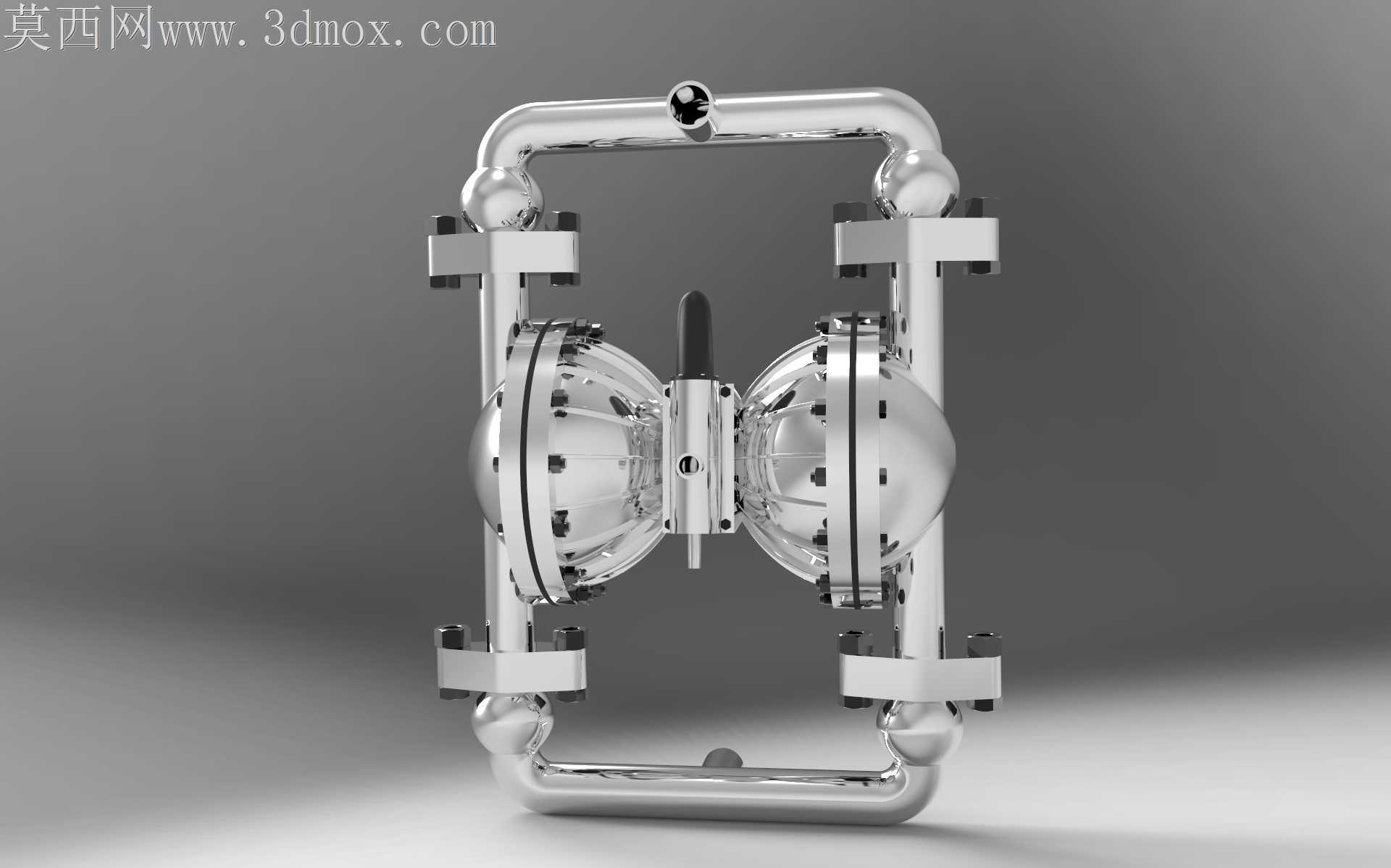

镜面抛光的卫生级隔膜泵在食品、医药流体输送场景里，最容易被忽略的加工隐患藏在框架与球头接头的衔接位置。常规快装隔膜泵的外框架多采用方管焊接后打磨，焊缝位置哪怕做了电解抛光，长期接触CIP清洗液的酸碱冲刷，还是会在微观缝隙里残留介质析出物，这款模型把外框架的管路全部做成一体化弯管成型，四个角的球头过渡没有拼接焊缝，从根源上避免了卫生死角的藏污问题。

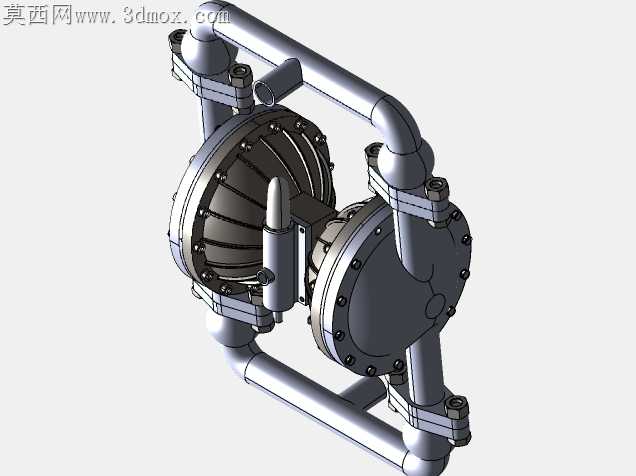

球头与隔膜腔的锁紧压块没有采用常见的外六角螺栓布局，而是把紧固件藏在压块的内侧卡槽里，外露的金属面全部做了圆弧过渡，没有尖锐棱角，既避免了车间作业时人员磕碰的风险，也不会在冲洗时因为螺栓凸起造成水流溅射，残留的清洗液能顺着光滑的弧面完全流尽。两个隔膜腔的对中定位靠中心的导向杆做同轴约束，装配时不需要反复打表找正，压块的卡槽公差控制在0.02mm以内，锁紧时不会出现隔膜片偏压导致的膜片早期撕裂问题。

进出液口的球头接头采用球面密封结构，相比常规的法兰平垫密封，球面配合能在管路存在微小安装偏角时依然保持密封性能，不需要强行掰动管路对正法兰孔，现场安装的容错率提升不少。隔膜腔的壳体壁厚做了渐变处理，靠近进出液口的位置因为流体冲蚀更明显，壁厚比腔体中部厚2mm，既不会因为整体加厚造成材料浪费，也能针对性提升易磨损位置的使用寿命。

框架顶部的提手做了符合人体工学的圆弧弯折，表面和框架主体做了同等级的镜面处理，没有拼接缝隙，移动设备时握持不会硌手，也不会在提手位置残留污渍。气阀端的操作手柄做了防滑的圆弧收边，没有突出的快插接头棱角，误碰时不会造成划伤。整个泵体的外露金属件全部消除了直角锐边，哪怕是紧固件的端面也做了R0.5的倒角处理，完全符合卫生级设备的表面接触要求。

这种一体化弯管框架的设计，在加工时需要控制弯管的回弹量，四个角的球头焊接后要做整体时效处理，避免框架焊接应力导致装配时隔膜腔错位。膜片压合面的平面度要求控制在0.01mm以内，压块锁紧时要采用对角分步锁紧的工艺，保证膜片圆周方向的压缩量一致，不会出现局部压溃或者密封不严的问题。镜面抛光的表面粗糙度要达到Ra0.2以下，抛光时要顺着流体流动的方向做纹路处理，避免杂乱的抛光纹路残留介质。
