旧冰箱专用承重铰链三维结构设计

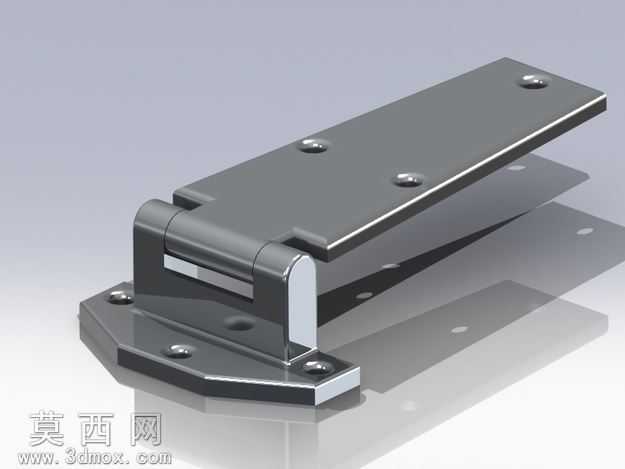

本模型为旧款冰箱配套使用的承重铰链结构，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循实际五金冲压件的加工工艺逻辑，对每一处折弯圆角、安装孔位、转轴配合间隙都做了精准还原，整体建模过程未使用过度简化的几何替代，所有特征均可直接编辑修改，方便后续根据不同冰箱门体的承重需求调整板材厚度、安装孔距等核心参数。模型完成基础建模后，在软件内置的渲染模块中完成材质赋予与场景渲染，主体铰链的金属板材部分采用冷轧钢材质参数，调整了金属粗糙度、反射强度与环境光遮蔽参数，还原出冷轧钢板经磷化喷塑后的哑光深灰质感，转轴处的活动销轴部分采用抛光不锈钢材质，与主体板材形成清晰的材质区分，渲染场景采用柔和的影棚环境光，添加了柔和的地面投影效果，清晰展现铰链的立体结构与各部件的装配关系。从结构设计来看，该铰链采用分体式装配结构，分为与冰箱箱体连接的固定底座、与冰箱门体连接的上安装板、以及连接两者的转轴铰接结构三部分，固定底座设计为带切角的多边形平板结构，分布四个沉头安装孔，安装后螺丝头可完全沉入孔内避免突出干涉，底座与转轴连接处做了加厚翻边处理，提升铰接位置的结构强度，避免长期开关门出现结构变形；上安装板为长条形平板结构，分布四个圆头固定螺丝位，板体边缘做了折弯压边处理，既提升板体自身的抗弯折强度，也能避免锋利边缘划伤安装人员；转轴部分采用间隙配合设计，预留了合理的转动旷量，既保证门体开关转动顺畅，也能避免长期磨损后出现门体下垂错位的问题。整体设计思路围绕冰箱门的长期使用需求展开，充分考虑了家用冰箱门频繁开关的耐磨需求、门体承重后的抗变形需求、以及安装时的对位便利性，所有安装孔位的位置、孔距都参考了老式冰箱的通用安装尺寸，可直接用于旧冰箱的配件替换参考，也可作为同类制冷设备门铰链的设计参考模板，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的打开编辑需求，也可直接导入切片软件用于3D打印样件验证。
