亚克力材质阻尼合页结构三维设计

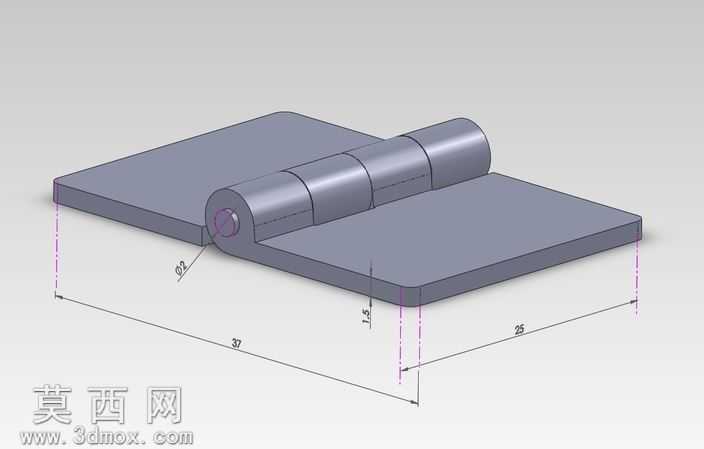

本作品为亚克力材质合页的三维参数化建模成果，建模过程中严格遵循机械五金件的设计规范，先以基准平面定位合页的两个页片与中间卷制转轴的核心位置，通过草图绘制精准勾勒页片的矩形轮廓与转轴的圆柱截面，标注关键尺寸参数：单页片长度37mm、宽度25mm、页片厚度1.5mm，转轴销孔直径3mm，所有尺寸均保留参数化关联，便于后续根据不同安装需求调整规格。建模阶段采用实体拉伸命令生成两个对称的页片基体，对页片与转轴衔接的位置做圆角过渡处理，避免应力集中导致亚克力材质受力开裂，中间的转轴部分通过多段圆柱同轴拼接完成，还原真实合页的卷制筒状结构，转轴与页片的衔接处做布尔合并运算，保证整体结构的一体性，同时预留转轴销的装配间隙，模拟真实合页的转动配合关系。材质配置上选用亚克力（PMMA）的半透明塑料材质，在渲染环节调整材质的折射率、粗糙度与透光参数，还原亚克力材质特有的温润半透明质感，页片边缘做轻微的倒角处理，模拟注塑成型后的圆滑边角效果，避免尖锐棱边的安全隐患。结构设计上充分考虑亚克力材料的力学特性，页片厚度设置在兼顾结构强度与材料成本的合理区间，转轴的卷制段长度覆盖两个页片的衔接宽度，保证转动过程中的受力均匀，避免页片开合时出现翘曲变形，整体结构无冗余设计，两个页片可绕转轴实现0-180度的顺畅开合，满足门窗、小型箱体、展示柜等场景的铰接需求。设计过程中反复验证尺寸配合关系，确保转轴与页片的同轴度公差控制在合理范围，既不会因间隙过大导致开合晃动，也不会因间隙过小出现转动卡滞，模型完成后通过干涉检查确认所有部件无装配干涉，可直接导出用于3D打印验证、注塑模具开模参考或者产品方案演示，整体建模逻辑清晰，参数可编辑性强，能够适配不同规格的亚克力合页快速改型设计。
