等径连续螺旋叶片输送绞龙结构设计

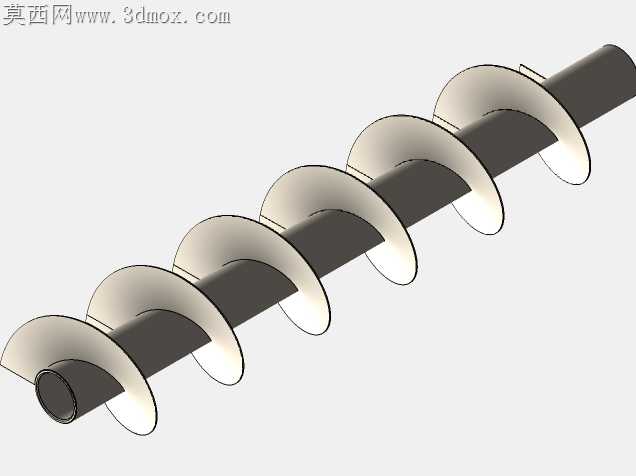

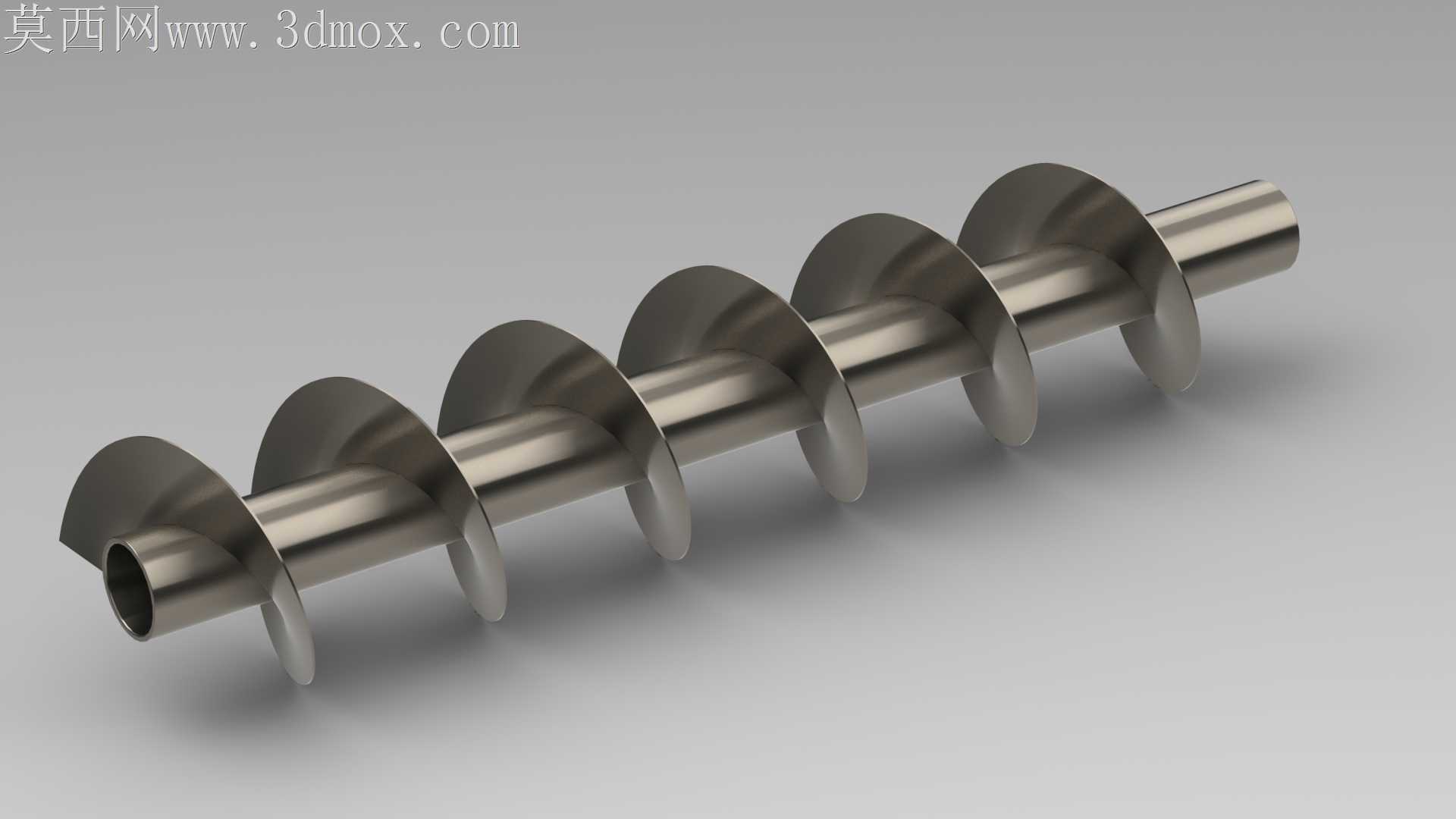

散料输送现场最常碰到的堵料、叶片卡滞问题，根源往往藏在螺旋叶片与中心轴的衔接公差里。这款螺旋输送构件的设计全程锚定加工适配逻辑，从下料环节就规避了传统分段叶片焊接后形位公差超标的隐患。中心轴采用空心厚壁管结构，相比同直径实心轴减重近四成，两端预留的阶梯轴颈直接适配标准带座轴承安装位，不用额外焊接转接轴套，减少了焊接变形带来的轴端跳动问题。螺旋叶片采用等螺距等外径的连续曲面设计，叶片与中心轴的贴合面预留了0.15mm的焊接坡口余量，卷制成型后叶片边缘的直线度误差控制在0.2mm以内，避免运转时叶片刮蹭输送槽内壁。叶片的厚度选型匹配常见粉料、小颗粒物料的磨蚀特性，边缘没有做额外的倒角处理，是考虑到散料输送过程中物料会自然在叶片边缘形成磨料保护层，过度加工反而会缩短构件的实际使用寿命。轴端的空心管口做了内坡口处理，现场安装时如果需要接长输送距离，直接将同规格轴段插入坡口后焊接即可，不用重新做同轴度校准，大幅缩短现场安装的调试周期。叶片的螺旋升角经过反复适配，针对常见的粮食、塑料粒子、干粉砂浆等散料的安息角做了参数匹配，不会出现物料随叶片空转不向前推送的问题。卷制叶片时特意控制了每一圈叶片的螺距累积误差，整根构件六圈叶片的总螺距误差不超过0.5mm，运转时物料推送的脉动率极低，不会出现输送量忽大忽小的波动。表面做了哑光金属质感处理，能清晰看到叶片与轴体衔接处的焊缝预留位置，加工时可以直接沿着预留位置施焊，不用反复划线找正。考虑到部分输送场景需要中段加装吊挂轴承，中心轴的对应位置预留了光轴加工余量，现场改装时不用额外堆焊打磨，直接车削到适配轴承内径的尺寸即可。叶片的出料端做了微小的切角处理，避免物料在出料口端盖处堆积卡滞，这个细节是很多通用螺旋构件容易忽略的点，实际投产时能减少近三成的出料口堵料故障。
