Z型链轮斗式输送机架体结构设计

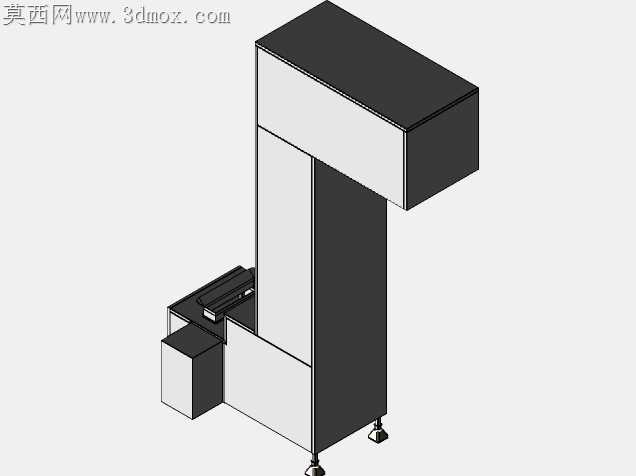

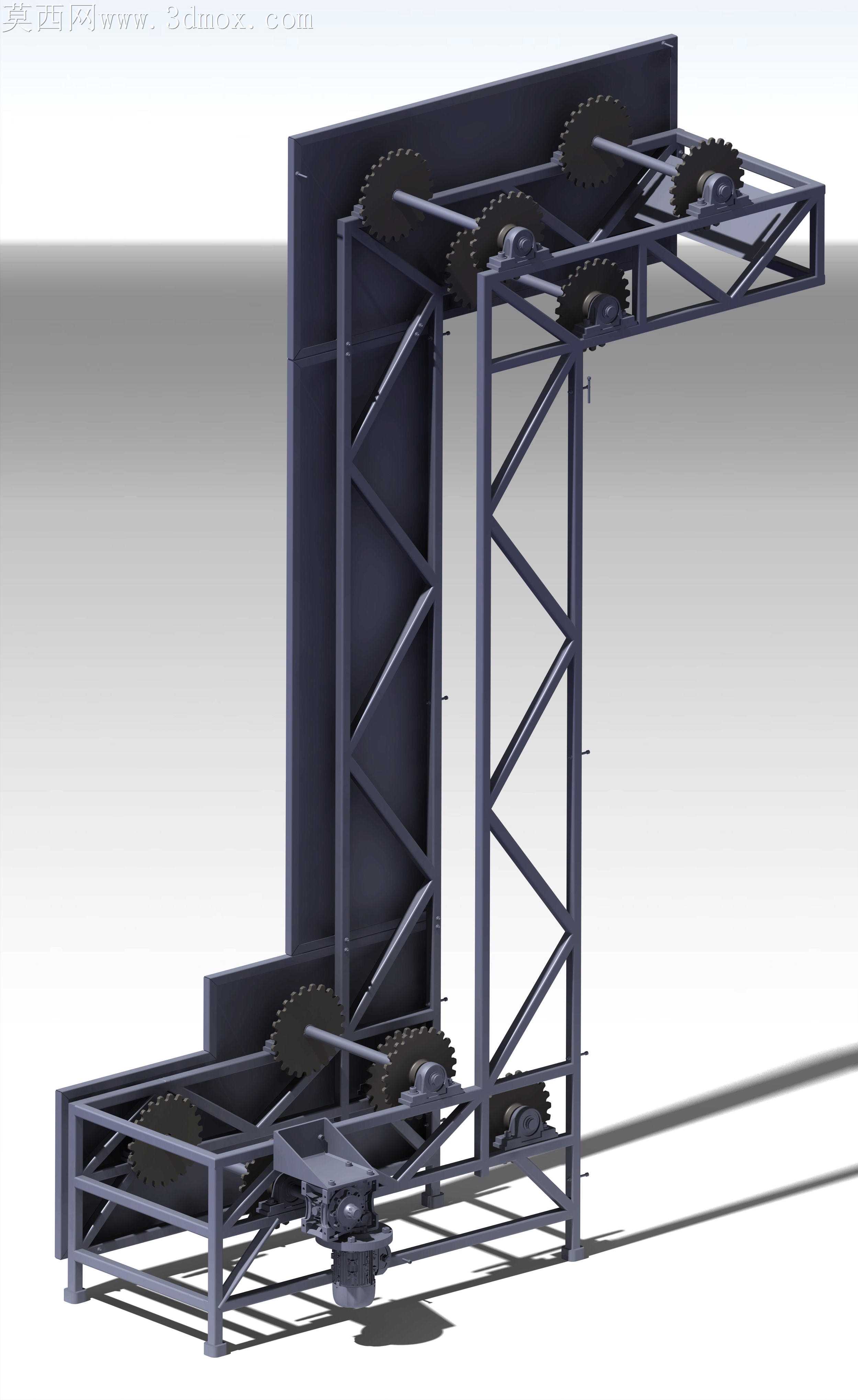

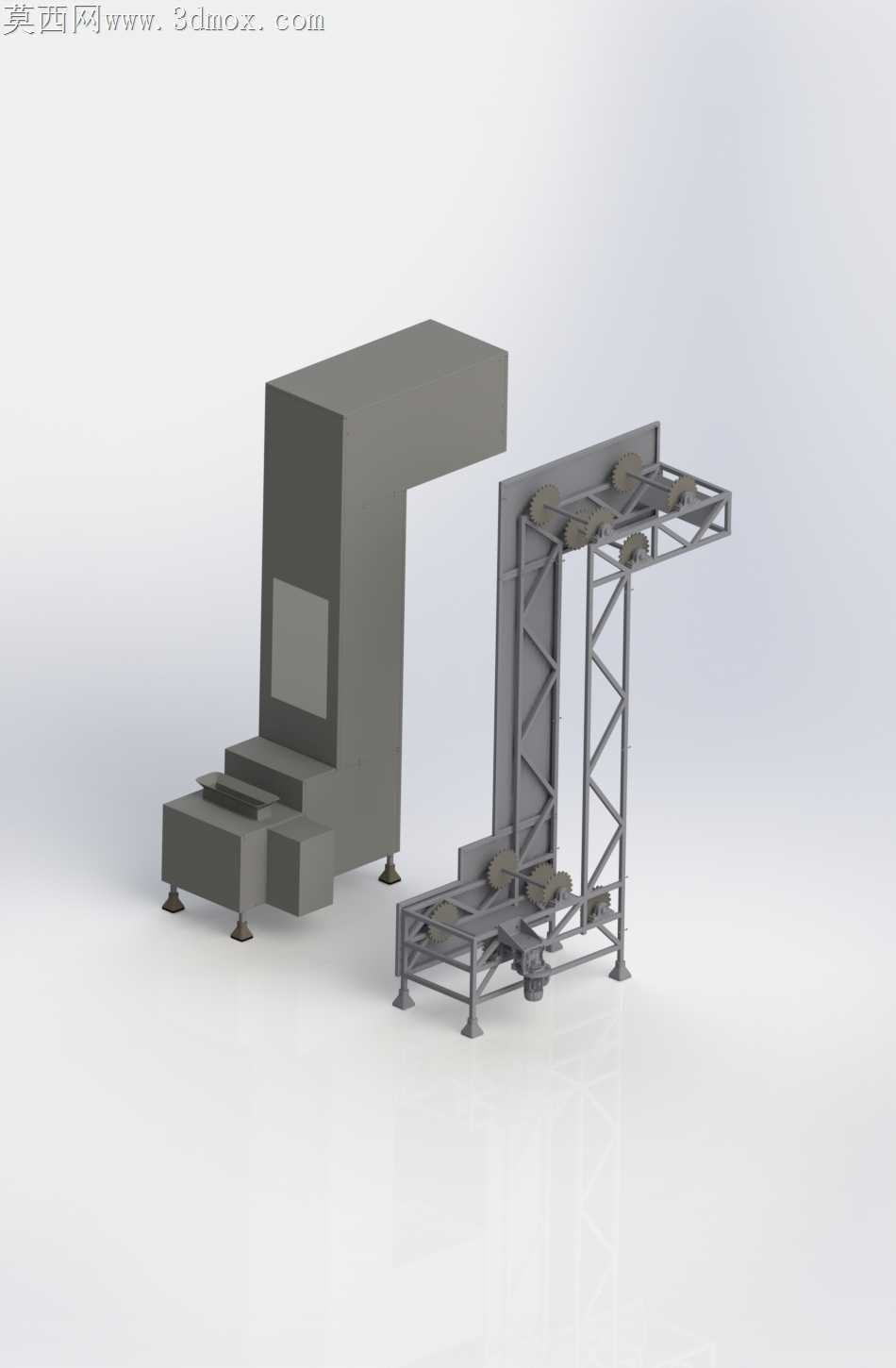

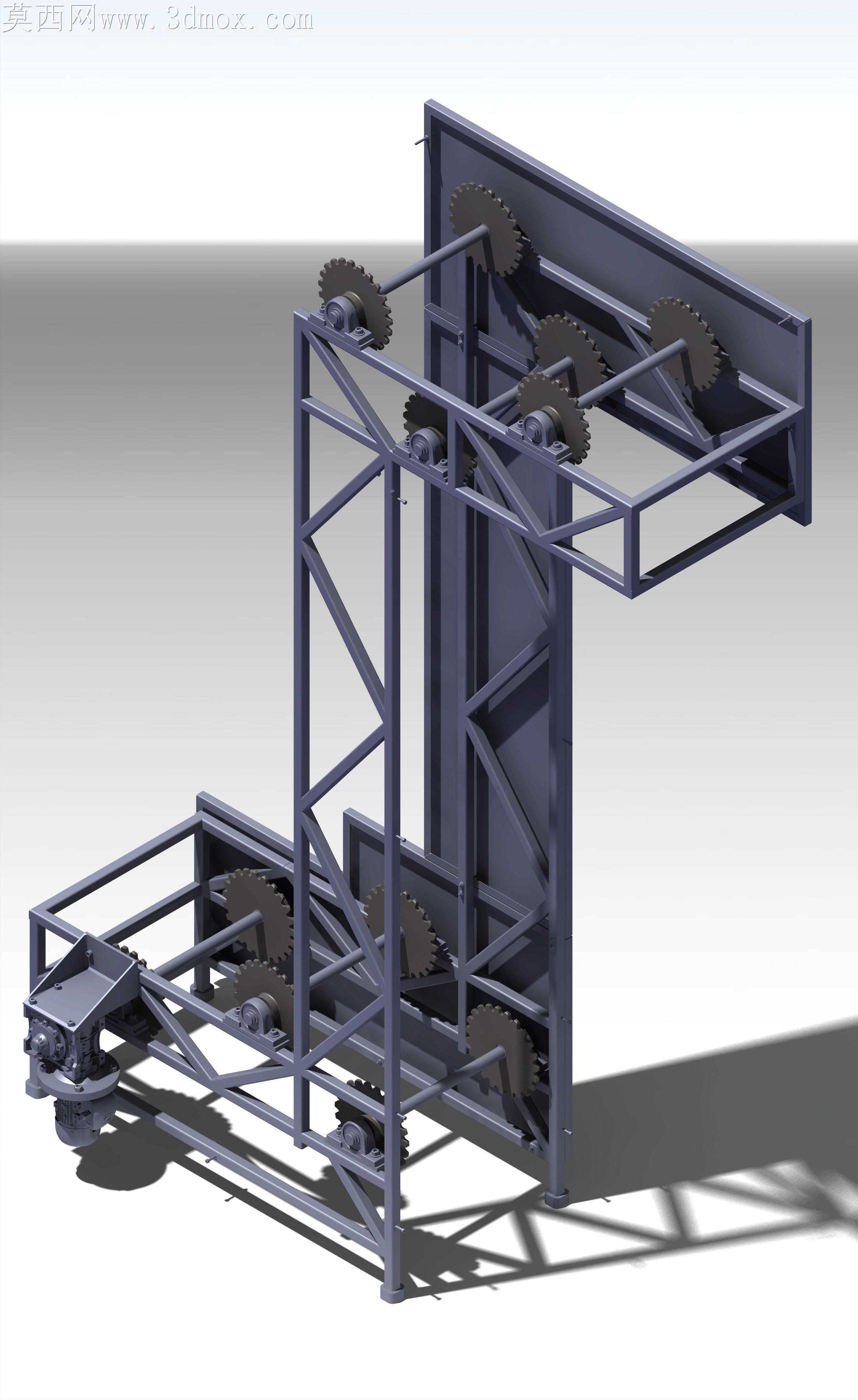

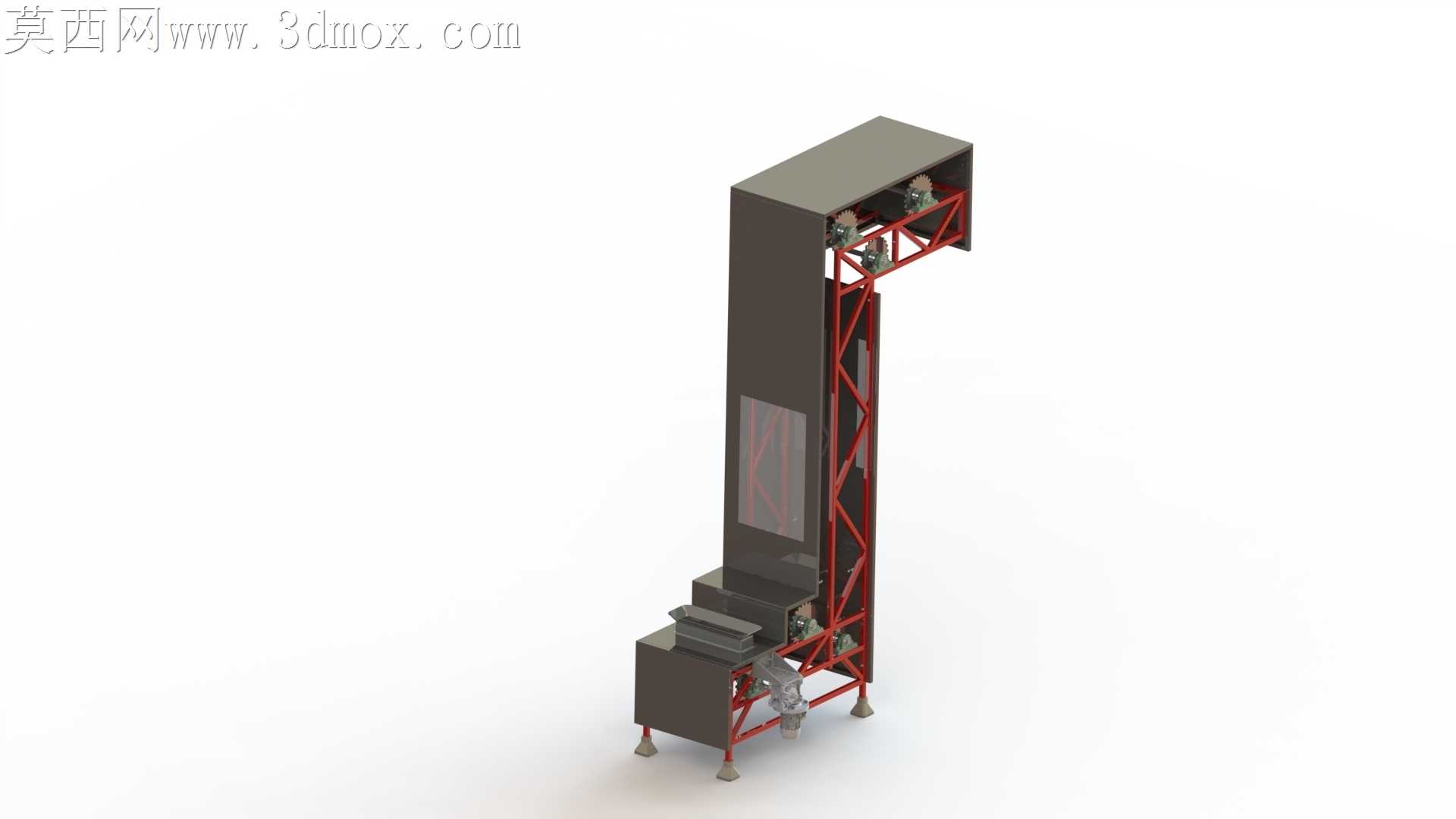

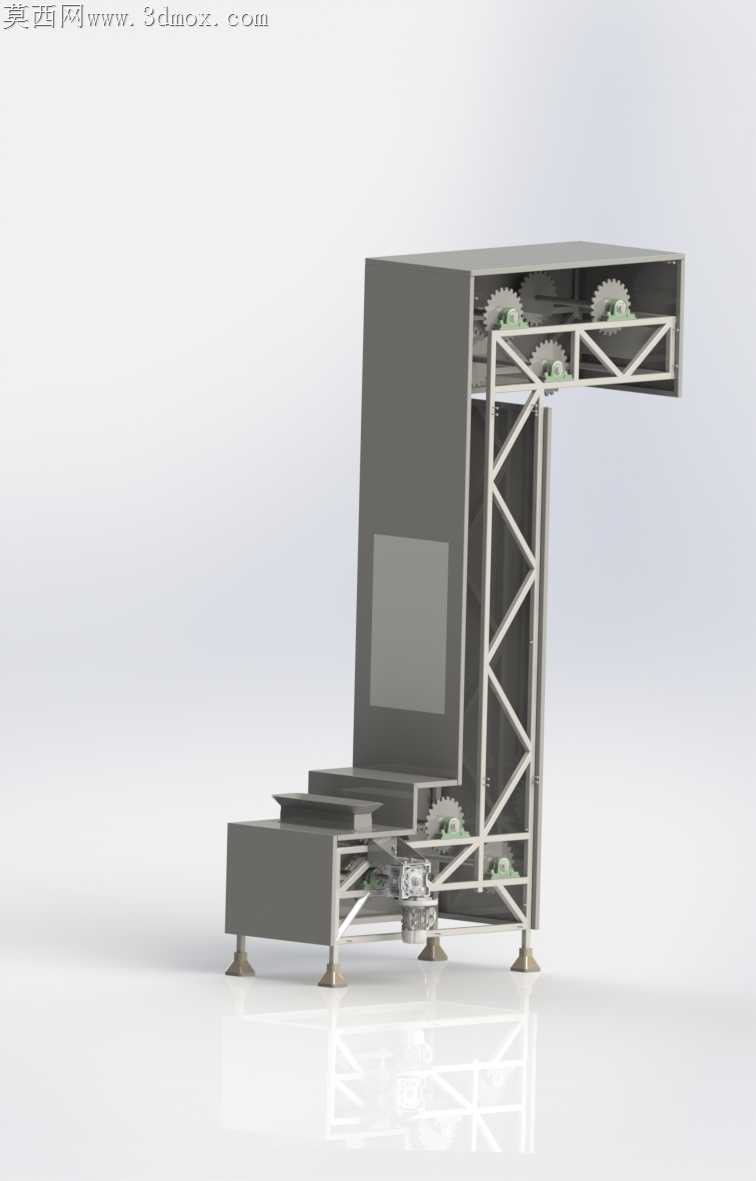

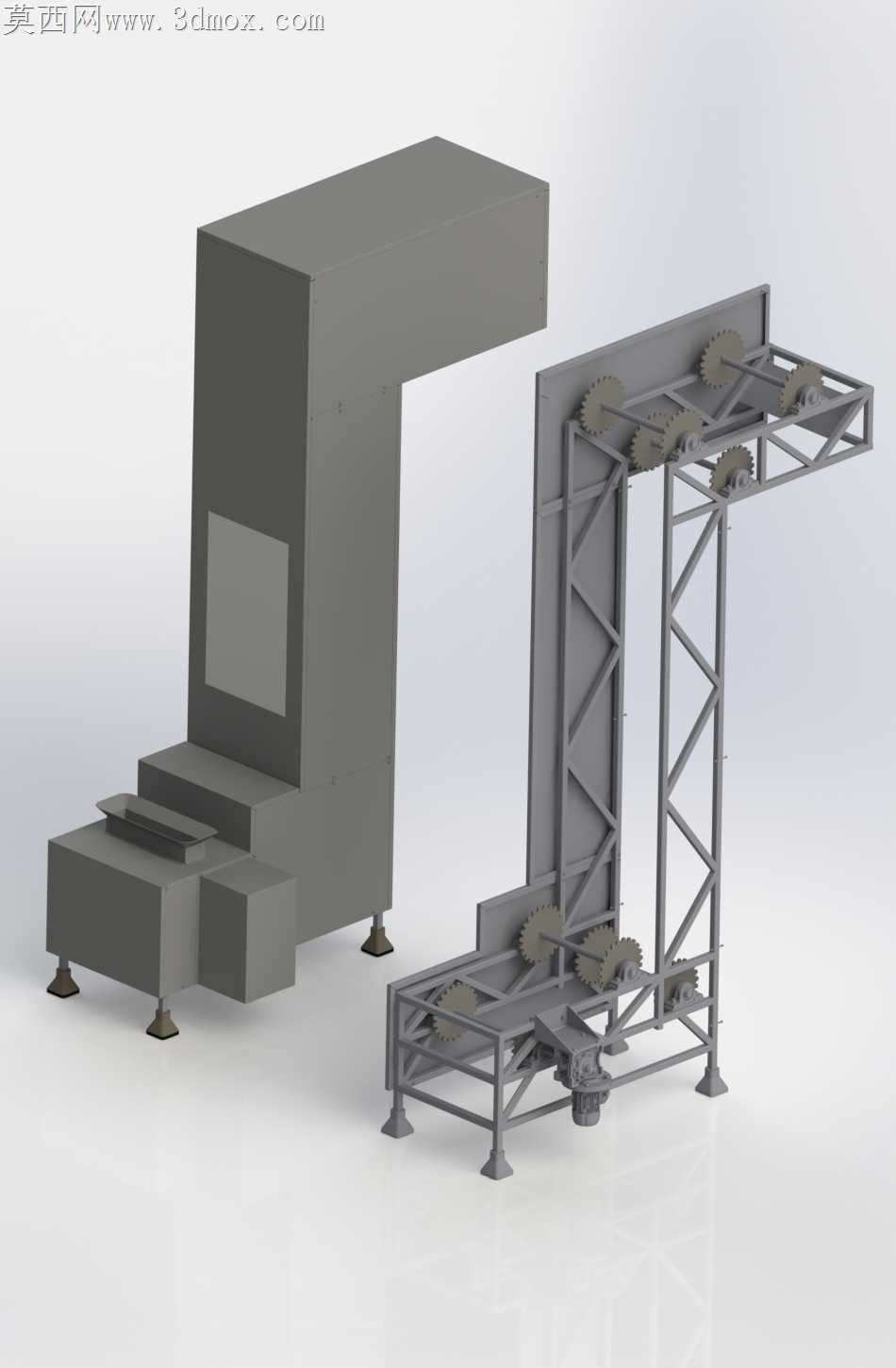

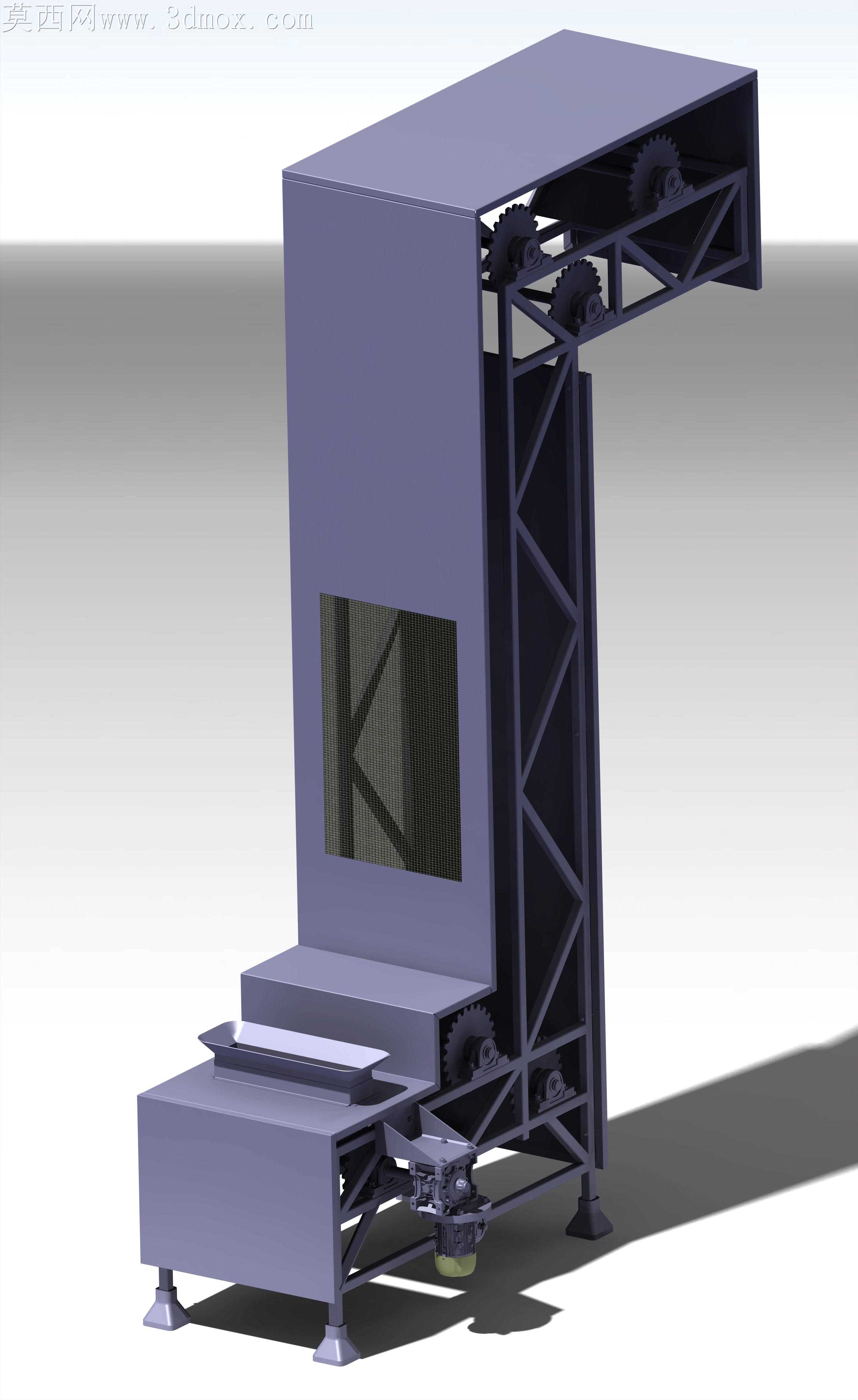

散料垂直转水平输送的现场工况里，Z型输送机最常出现的失效点从来不是链轮或者料斗本身，而是架体在长期交变载荷下的焊接变形、支脚受力不均导致的整机偏移，以及上下弯段导轨对接错位引发的料斗卡滞。这套架体结构在设计时没有采用常见的方管满焊拼接方案，而是在垂直段与水平段的转角衔接处加了斜向三角支撑筋，每根支撑的落点都对应链轮安装座的受力轴线，避免链轮运转时的径向力直接作用在薄壁方管的焊缝上。底部水平段的支脚没有均匀排布，而是刻意将两个支脚设置在驱动链轮安装座的正下方，剩余两个支脚落在尾端张紧机构的承重梁下方，抵消张紧链条时产生的反向拉力，防止架体长期受拉出现端部上翘。垂直段的导轨安装面预留了0.2mm的铣削加工余量，没有直接在焊接完成的方管面上打孔装导轨，毕竟现场焊接后的方管平面度误差往往能超过1mm，直接装导轨会让料斗运行时出现周期性剐蹭，预留加工余量后可以在焊后整体退火再一次装夹铣平所有安装面，把导轨的直线度误差控制在每米0.1mm以内。上下弯段的链轮组没有采用独立安装座分别固定的方式，而是用整块钢板切割出同轴的安装孔位，保证三个转向链轮的轴线平行度误差不超过0.05mm，避免链条运行时出现偏磨掉链的问题。左侧配套的动力头安装台采用阶梯式布局，将电机、减速机的安装面与驱动链轮的输入轴中心高严格对齐，台体下方额外加了两个可调式支撑脚，抵消减速机运转时产生的振动，避免振动传递到主架体引发紧固件松动。料斗安装的挂耳位置在架体上对应预留了长条形调节孔，允许后期维护时根据链条磨损伸长量微调导轨间距，不用整体拆卸架体就能修正料斗的运行间隙。架体所有的外露棱边都做了倒角处理，没有尖锐的焊渣残留，既避免安装时划伤操作人员，也能减少后期喷漆时的流挂问题。每段框架的拼接处都设计了定位止口，现场组装时不用反复测量对齐，只要把止口卡紧就能保证各段架体的同轴度，降低现场安装的调试难度，哪怕是非专业的安装团队，也能在短时间内完成整机组装，不会出现拼接错位导致的运行卡滞。
