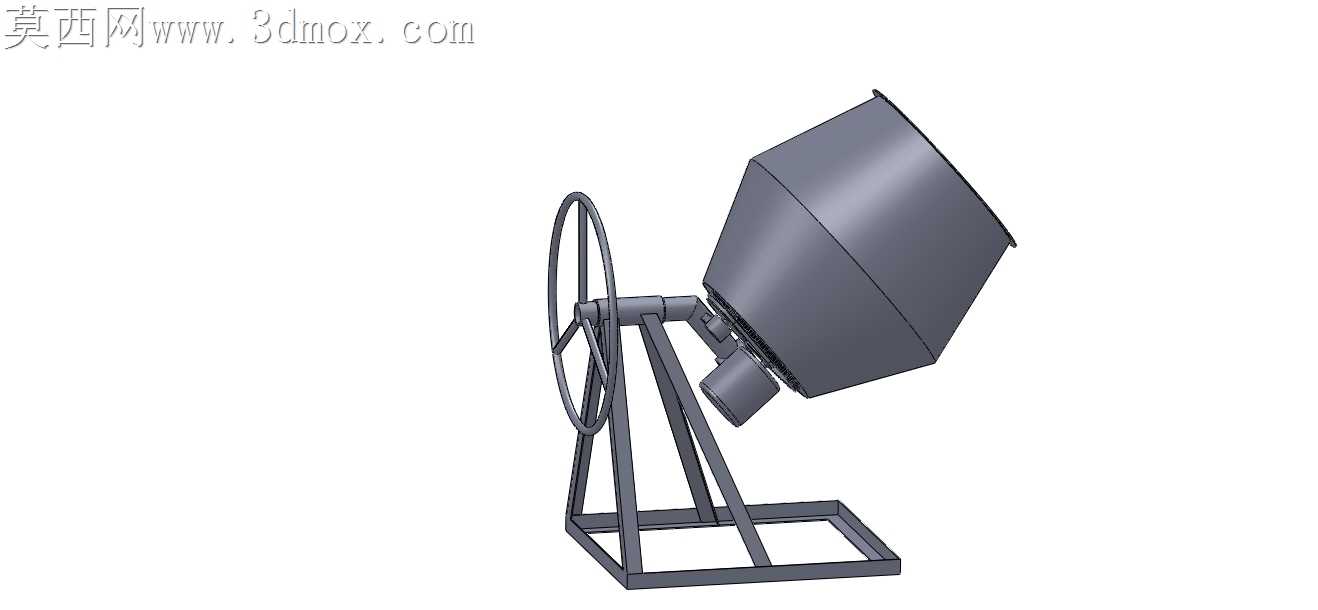

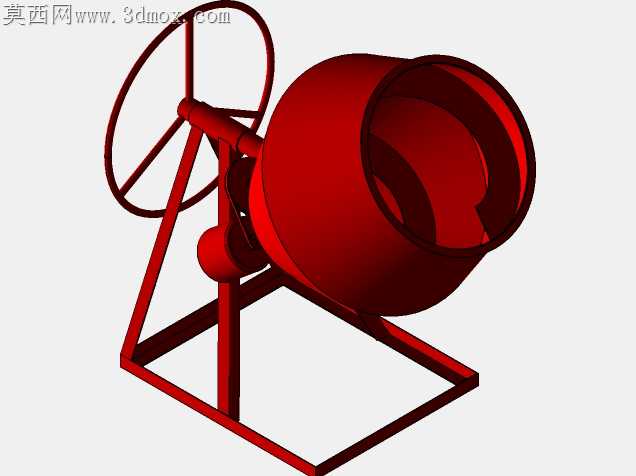

自落式混凝土搅拌主机结构三维设计

施工现场常见的搅拌设备卡料、衬板磨损过快问题，大多源于前期结构设计时未考虑骨料粒径波动带来的间隙冗余，这款搅拌主机的结构设计从加工适配角度出发，把每一处配合公差都对应到实际下料、焊接、机加工的工艺能力边界，避免图纸上的理想尺寸在落地时出现装配干涉。搅拌筒内壁的叶片安装座没有采用一体化焊接结构，而是预留了2mm的机加工余量，待筒身卷圆焊接完成后再上镗床精加工安装面，抵消卷圆过程中钢板形变带来的位置偏差，保证叶片安装后与筒壁的间隙均匀控制在5-8mm之间，既不会因为间隙过大残留拌合物结块，也不会因为间隙过小在搅拌大粒径骨料时卡滞叶片。传动端的密封结构特意拆分了三道密封槽，最外侧的防尘圈采用分体式卡槽设计，不需要拆解整个传动半轴就能在现场更换磨损的密封件，解决了传统结构密封失效后必须整机返厂维修的痛点。进料斗的衬板安装位做了沉台设计，衬板通过沉头螺栓固定后表面与斗壁完全齐平，不会出现螺栓凸起挂住骨料造成的积料问题，沉台的深度刚好匹配常用的12mm厚耐磨衬板，现场更换时不需要额外打磨调整。机架部分的连接孔全部采用配钻工艺标注，没有在单件焊接前提前钻孔，避免焊接形变造成孔位错位，支腿位置的加强筋特意避开了地脚螺栓的安装空间，现场打膨胀螺栓时不需要额外切割筋板。卸料门的转轴配合位选用了自润滑铜套，铜套外壁与安装座采用H7/k6过渡配合，内壁与转轴采用H8/f7间隙配合，既保证转动时无明显旷量，又能在无定期注油的工况下长时间运行不卡滞。搅拌叶片的曲面弧度经过反复调整，边缘做了15mm的倒角处理，避免搅拌过程中叶片边缘切削骨料造成的异常磨损，叶片与安装座的连接螺栓采用防松螺母加止动垫片的双重防松结构，抵消搅拌过程中持续交变载荷带来的螺栓松动风险。筒身两端的滚道面在焊接后留了3mm的磨削余量，整体焊后再进行外圆磨削，保证滚道圆度控制在0.5mm以内，避免托轮支撑时出现跳动异响。所有外露的焊接棱边都做了R3的圆角处理，既避免涂装时棱边出现流挂、漆膜厚度不足的问题，也能减少现场安装维护时的磕碰划伤风险。
