可调式重载工业合页铰链结构设计

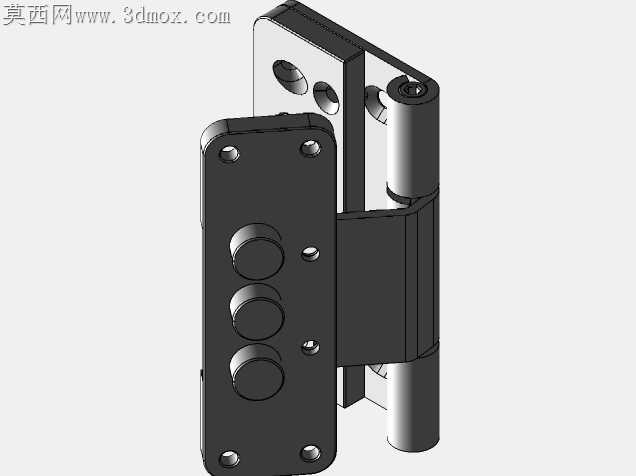

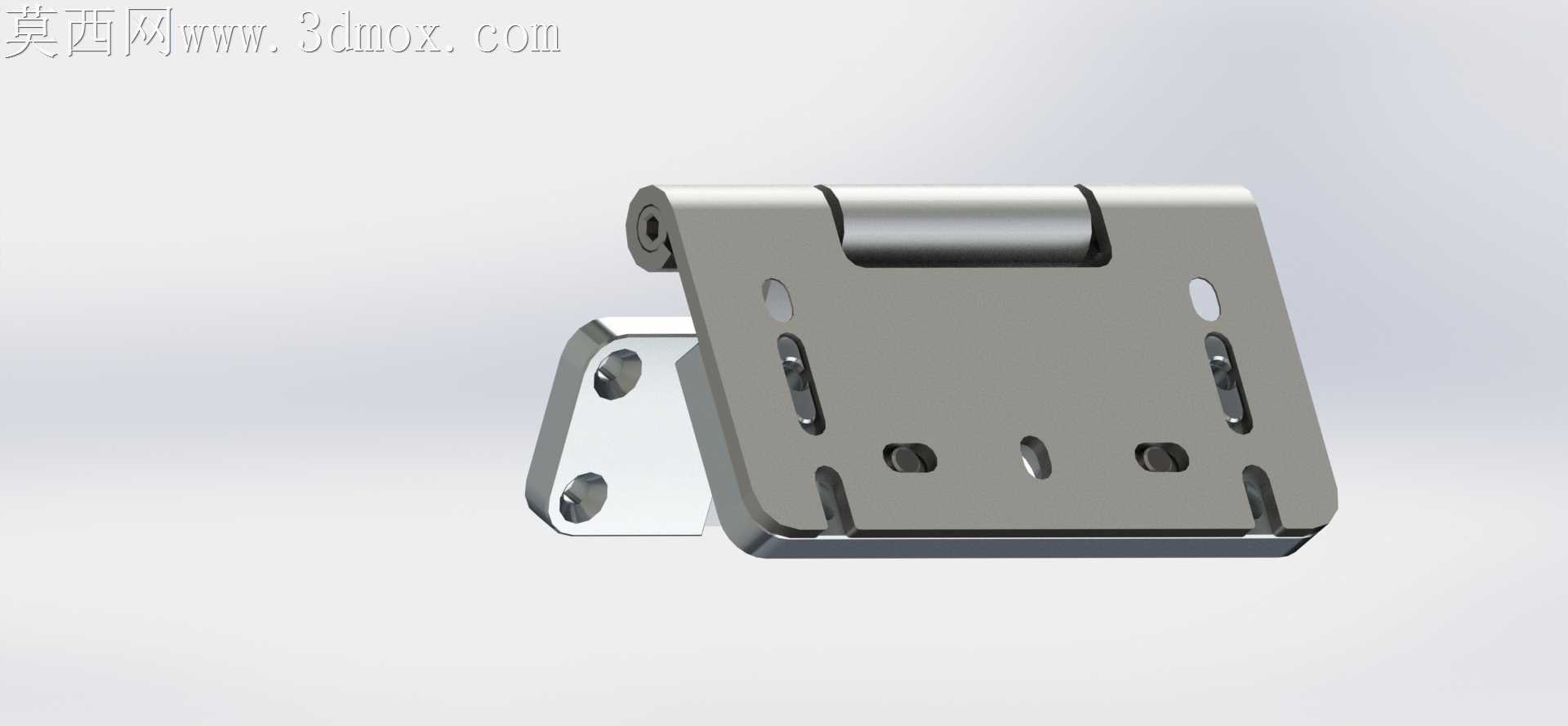

常规平板合页在设备舱门长期启闭场景中，最容易出现的问题是安装孔位累计公差导致的启闭卡滞，以及重载下合页轴套偏磨引发的门板下沉，这款铰链的结构设计恰好针对这类现场痛点做了针对性调整。安装板上预留的长圆孔并非随意排布，横向长孔对应门板安装时的左右位置微调，竖向排布的长槽则适配安装面平面度误差带来的上下错位，现场装配时不需要反复扩孔修正，仅靠螺栓在孔位内的滑移就能完成对位，能把单扇舱门的装配调试时间压缩近四成。轴套部分采用了全包覆式的卷边结构，不同于普通合页仅靠两片页板直接穿轴的设计，卷边结构把转轴的受力面从线接触拓展为整周面接触，门板自重带来的径向载荷会均匀分散在整个轴套长度上，不会出现局部应力集中导致的轴变形。固定在机架侧的页板做了折弯加强处理，折弯边刚好贴合机架安装面的侧边，相当于给页板增加了一道辅助支撑筋，即便门板受到侧向冲击，载荷也能顺着折弯边直接传递到机架本体，不会在页板和安装面的连接螺栓处形成剪切力。页板边缘做了小尺寸的倒角去毛刺处理，不是为了外观装饰，而是避免装配调试时工人手部被锐边划伤，同时也能消除热处理后页板边缘的应力集中点，减少长期启闭过程中边缘开裂的风险。转轴和页板的配合间隙控制在0.03到0.05毫米之间，既不会因为间隙过小在温度变化时出现胀紧锁死，也不会因为间隙过大导致门板启闭时出现旷量晃动。页板上额外开设的小圆孔是定位销孔，当安装对位完成后，打入定位销就能完全锁死页板位置，避免设备运行过程中振动导致螺栓松动、页板移位。不同于外露式的装饰合页，这款铰链的所有安装孔都做了沉头设计，螺栓锁紧后头部完全没入页板表面，不会在启闭过程中剐蹭门板或机架的漆面，也不会积留灰尘和清洁死角。轴套内部预留的微小储油间隙，可以在装配时填充少量润滑脂，长期使用不需要频繁加注润滑油，适配户外设备、工业机柜这类不便频繁维护的使用场景。
