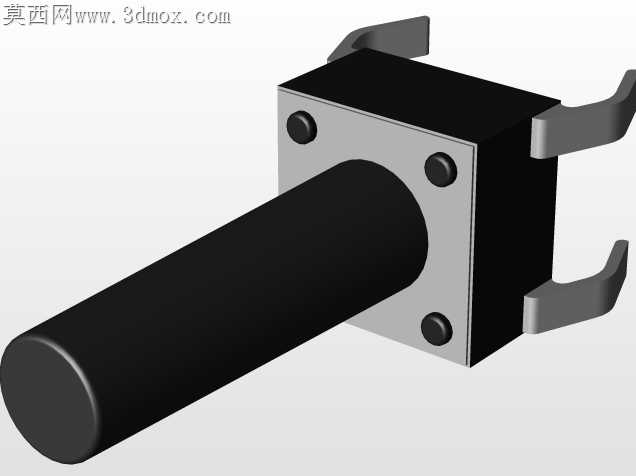

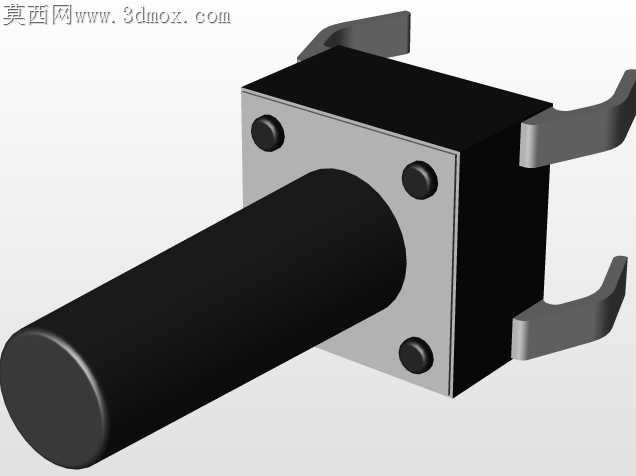

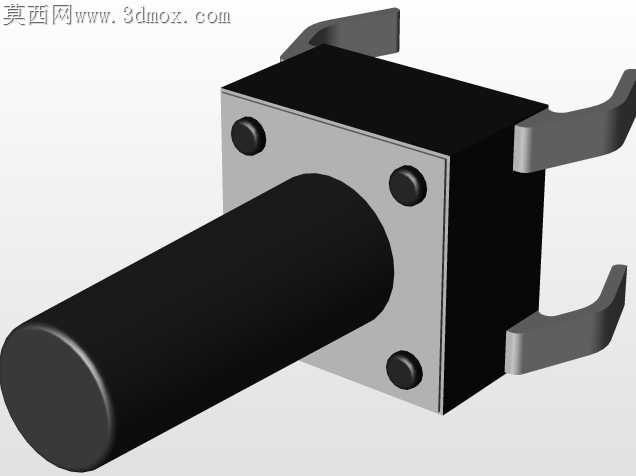

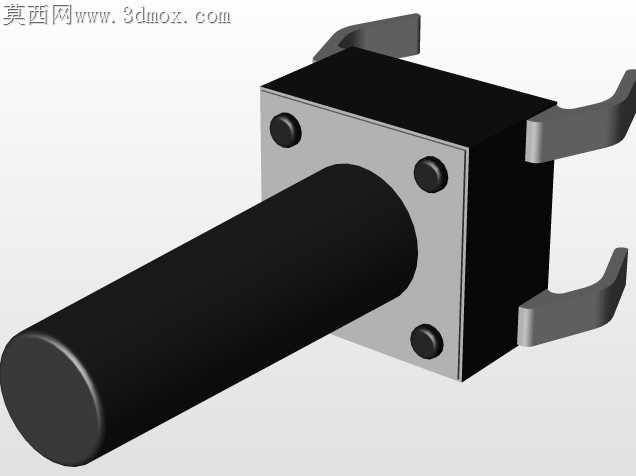

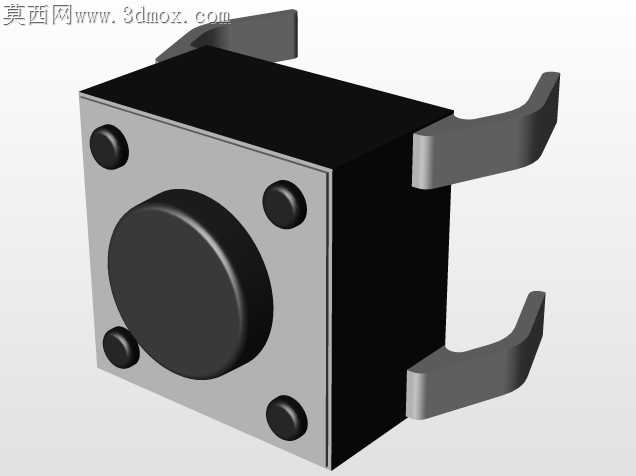

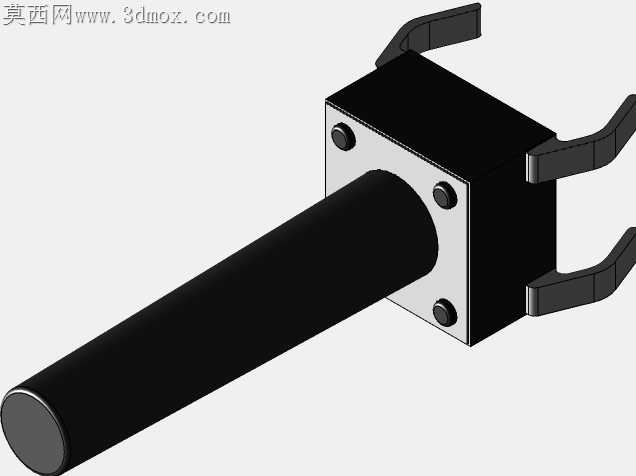

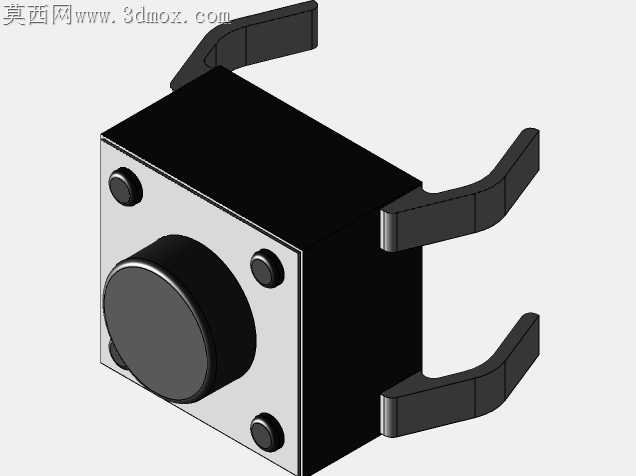

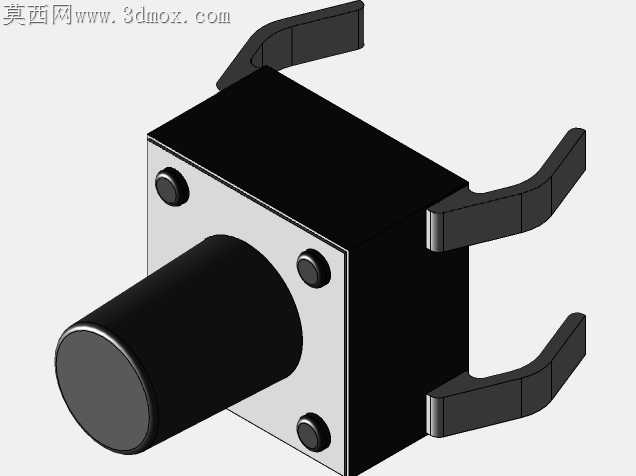

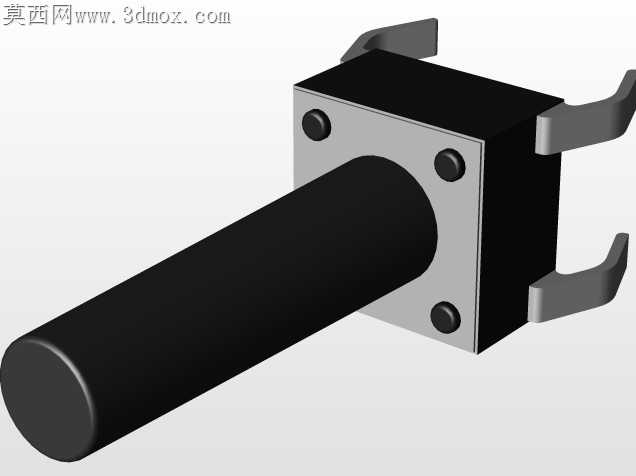

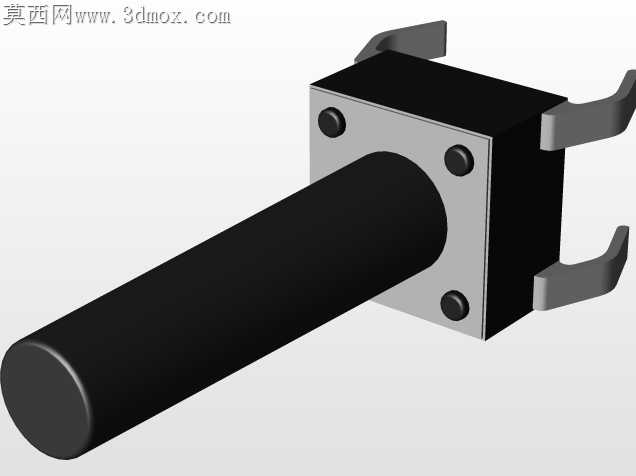

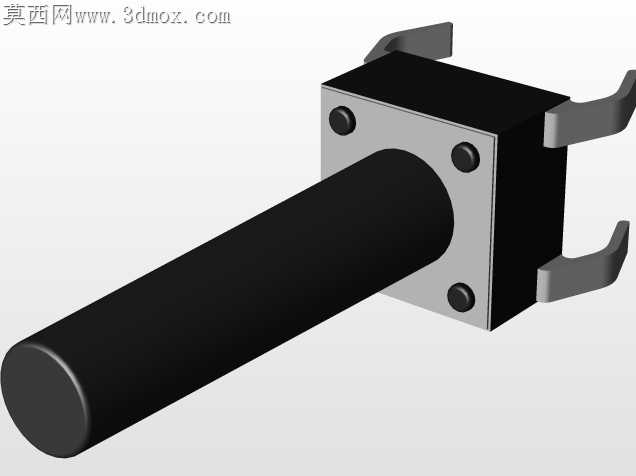

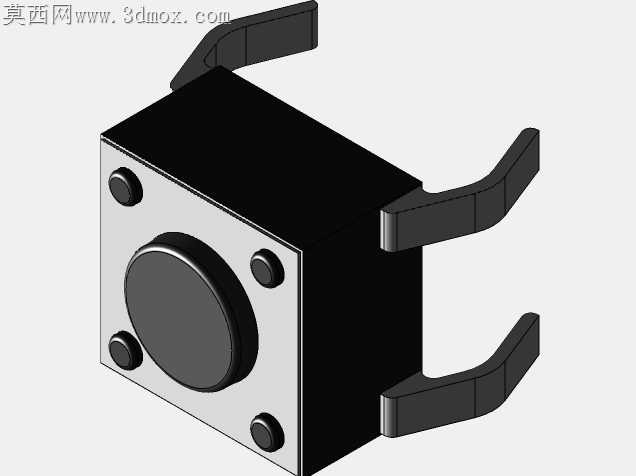

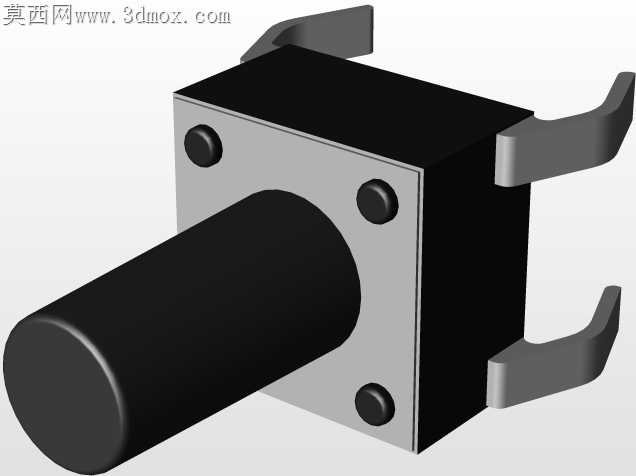

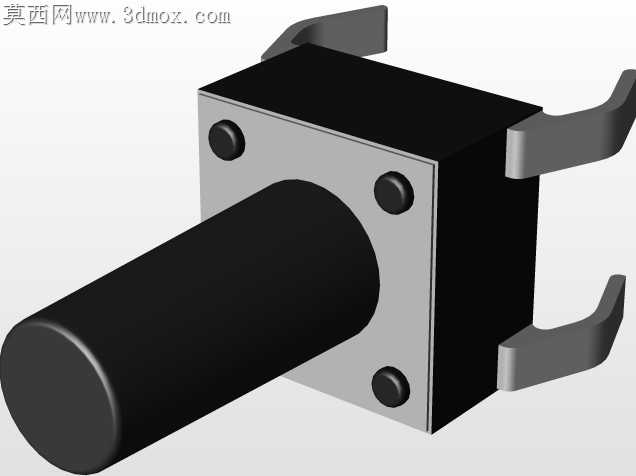

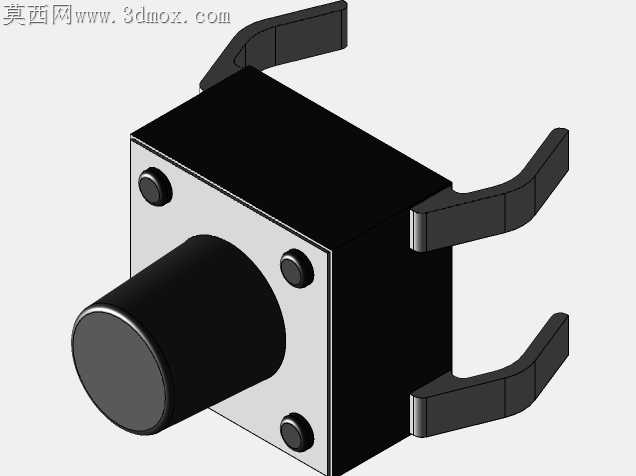

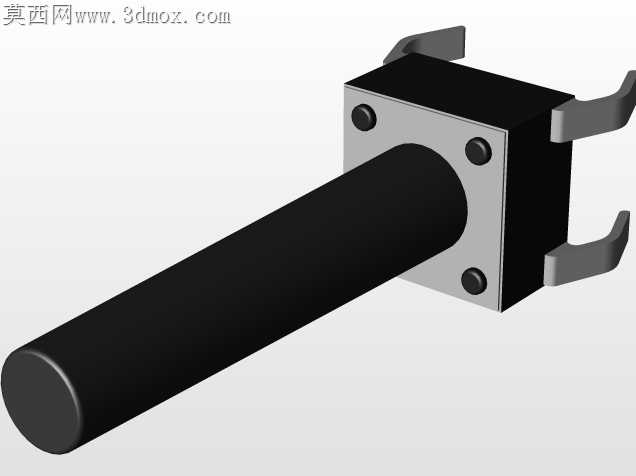

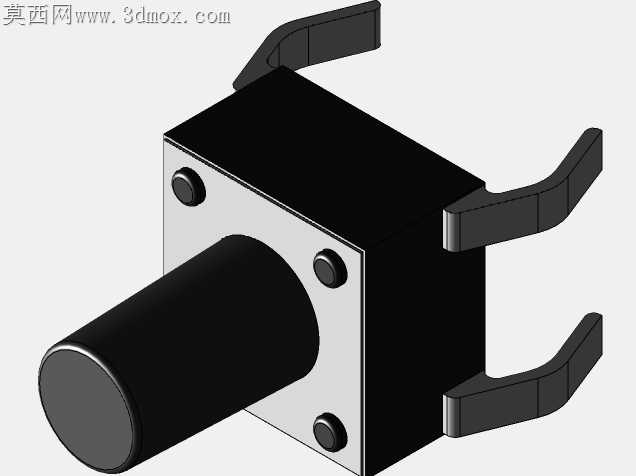

6mm系列直插式轻触按键开关结构设计

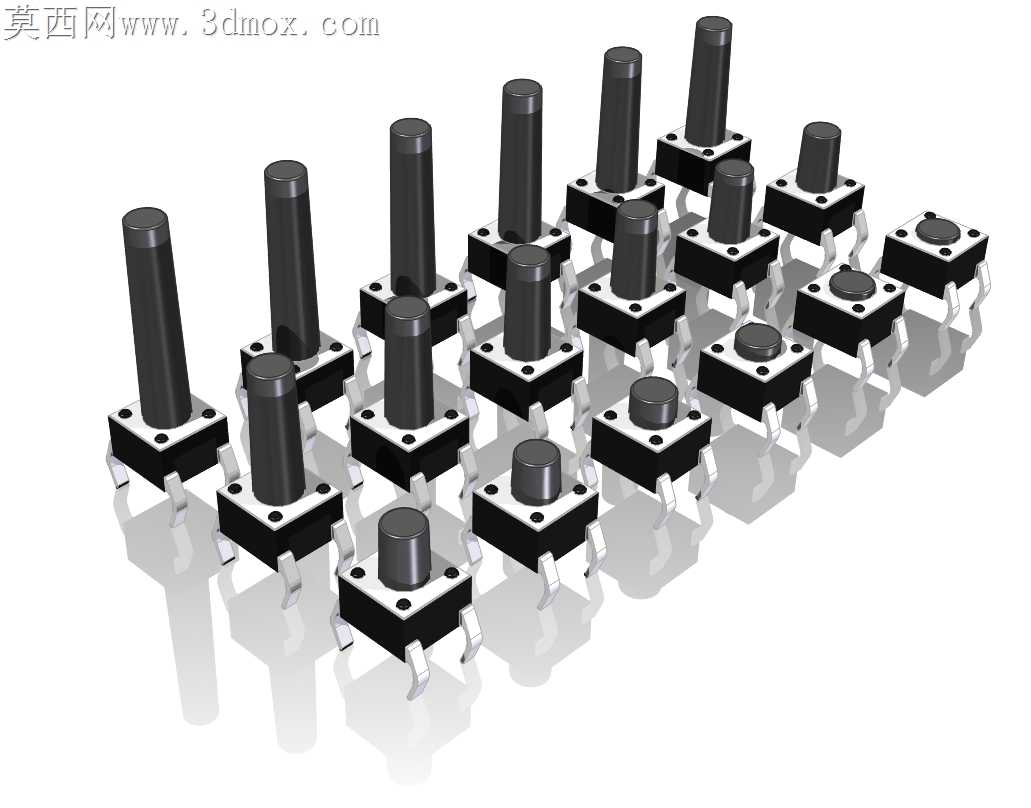

直插式轻触开关在波峰焊工序中常出现引脚共面度偏差导致的虚焊问题，根源在于塑壳基座与插脚的嵌合公差预留不足，高温过炉时塑壳受热微变形拉扯引脚偏移。这套6mm系列开关的基座嵌装槽做了0.03mm的单边让位设计，插脚根部增加了倒刺式止退结构，既抵消了PA66材质受热后的线性膨胀量，也避免插脚受外力插拔时出现松脱。不同高度的按键柄做了统一的导向柱直径设计，基座内的导向腔内壁预留了0.02mm的滑动间隙，表面做了微蚀纹理处理，减少按键往复按压时的塑料摩擦异响，同时避免长期使用后出现卡滞。按键帽与柄部的配合采用了过盈0.01mm的卡扣结构，不需要额外点胶固定，组装时直接压入即可完成固定，压装力控制在15N-20N区间，既不会压裂塑壳，也能保证日常使用中不会出现键帽脱落。内部弹片的接触点做了球面凸起设计，与基座内的静触点接触时能形成自清洁效果，按压行程控制在0.25mm±0.05mm，触发压力统一为260gf，不同高度的型号都保持一致的按压手感，不会因为柄部长度变化出现手感差异。插脚的折弯角度做了90°±0.5°的公差管控，折弯处做了R0.15的圆角过渡，避免折弯时出现应力集中导致引脚断裂，同时保证插脚伸出PCB板面的长度统一，过波峰焊时焊锡爬升高度一致，不会出现连锡或者焊盘吃锡不足的问题。塑壳基座的四个边角做了C0.2的倒角处理，自动贴装时吸嘴取料不会因为边角毛刺出现吸附偏移，适配高速贴片机的取料节奏。基座底部做了两个定位凸点，对应PCB上的定位孔，组装时可以快速对位，不需要额外治具扶持就能完成插装，提升产线组装效率。不同高度的型号基座尺寸完全统一，PCB Layout时只需要做一套封装，就能适配不同面板高度的设计需求，减少硬件设计的重复工作量。弹片采用了301不锈钢材质，硬度控制在HV420-450区间，经过100万次按压测试后弹力衰减不超过15%，接触电阻始终保持在50mΩ以下，满足消费类电子、工控设备的长期使用需求。按键柄的顶部做了微圆弧处理，手指按压时不会出现硌手感，外露的柄部表面做了哑光晒纹处理，不容易残留指纹和污渍，适配各类设备面板的外观质感要求。
