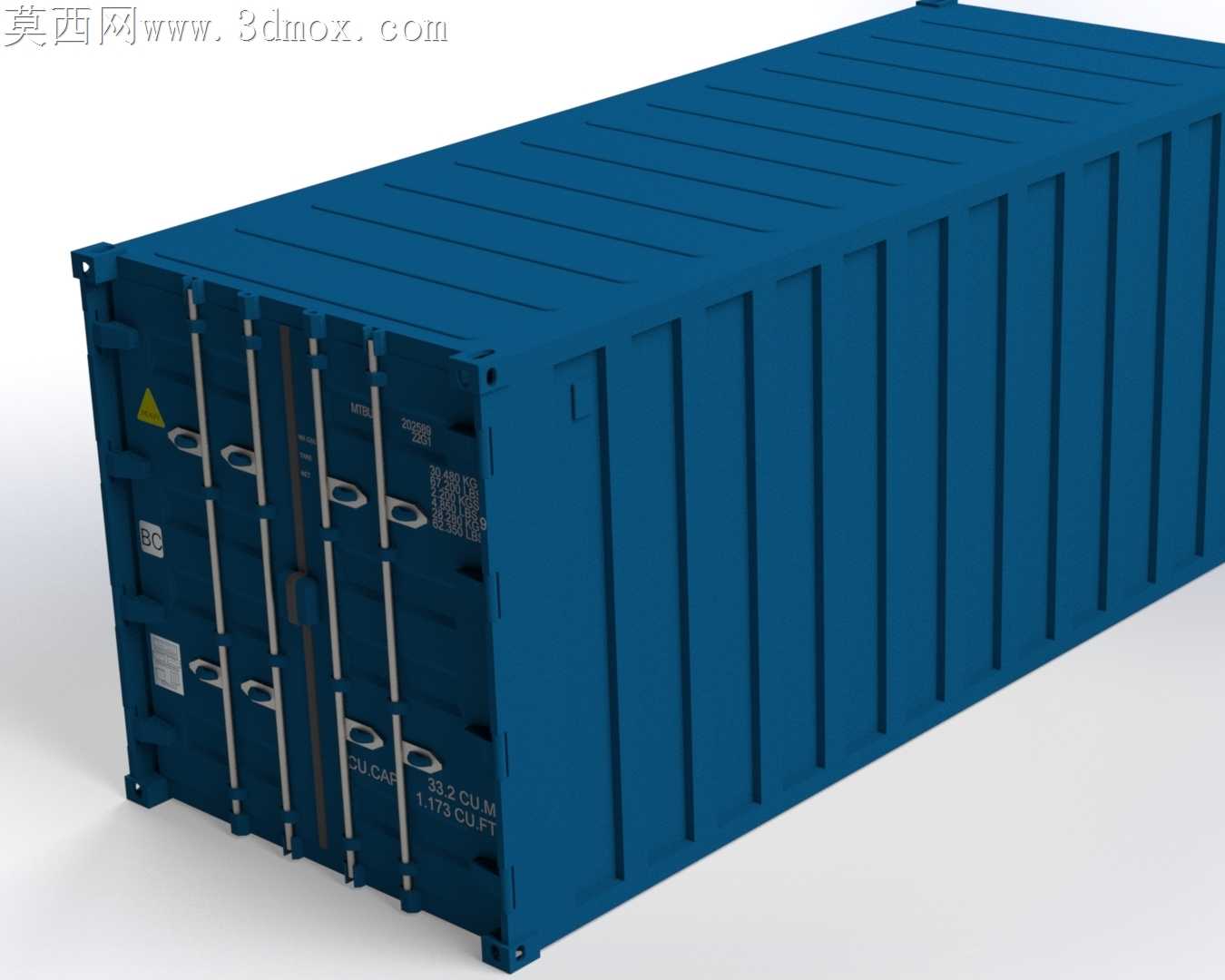

标准海运20英尺钢制货运集装箱结构设计

海运工况下集装箱长期承受堆码重压、盐雾腐蚀、吊装冲击，角件与侧板连接位置的应力集中是最容易出现焊缝撕裂、板材变形的核心痛点，这款20英尺集装箱的结构设计完全围绕加工适配逻辑做细节调整，没有照搬通用图纸的冗余结构。侧板的波纹压型深度没有采用行业常见的45mm通用参数，而是根据20英尺箱的额定堆码载荷做了微调，压型圆角从R8放大到R10，折弯加工时板材的延展应力能均匀释放，不会出现折弯处隐裂的问题，后续喷涂防腐层时，圆角位置的漆膜厚度也能和平面位置保持一致，不会因为应力集中导致漆膜过早脱落。端门的锁杆排布没有采用等距设置，靠近上下角件的锁座位置额外加了2mm厚的加强衬板，吊装时锁杆承受的横向冲击力会直接传递到角件的受力框架上，不会拉扯端门的薄钢板产生变形，门封条的安装槽做了0.5mm的公差预留，三元乙丙胶条压入后不会因为温差胀缩出现脱槽漏雨的问题。底架的横梁间距根据叉车作业的轮压分布做了调整，靠近箱门位置的横梁间距缩小了80mm，叉车进箱装卸重货时，底板不会因为局部承压过大出现凹陷，底架和角件的焊接位置开了单边V型坡口，焊接时熔深能达到板材厚度的80%，不需要额外做背部清根，加工效率提升的同时，焊缝的抗疲劳强度也能满足堆码5层满载箱的载荷要求。顶板的波纹走向和侧板做了错位排布，雨水顺着波纹流下时不会在侧板和顶板的拼接焊缝位置形成积水，焊缝位置的密封胶只需要打一道就能满足防水要求，减少了密封胶的用量也降低了后续维护的成本。角件的吊装孔倒角做了3mm的圆弧过渡，吊具卡入时不会刮伤吊具的接触面，长期反复吊装也不会出现孔边变形开裂的问题。所有板材的拼接位置都预留了1mm的焊接收缩余量，组焊完成后箱体的整体对角线误差能控制在3mm以内，满足海运吊装、船舶舱位适配、堆场堆码的全工况精度要求，不会出现因为尺寸偏差导致无法卡入舱位导轨、吊具对位不准的问题。
