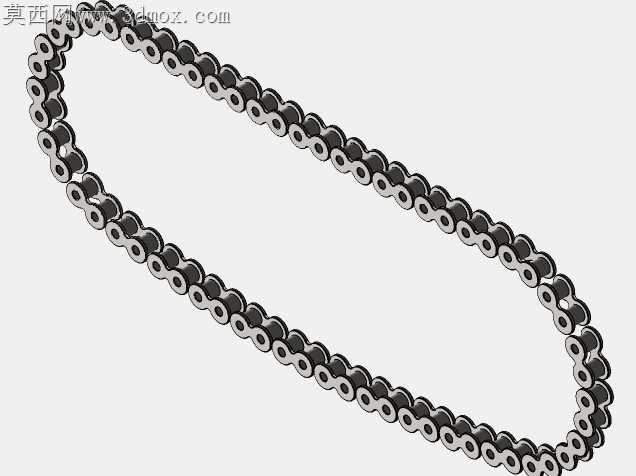

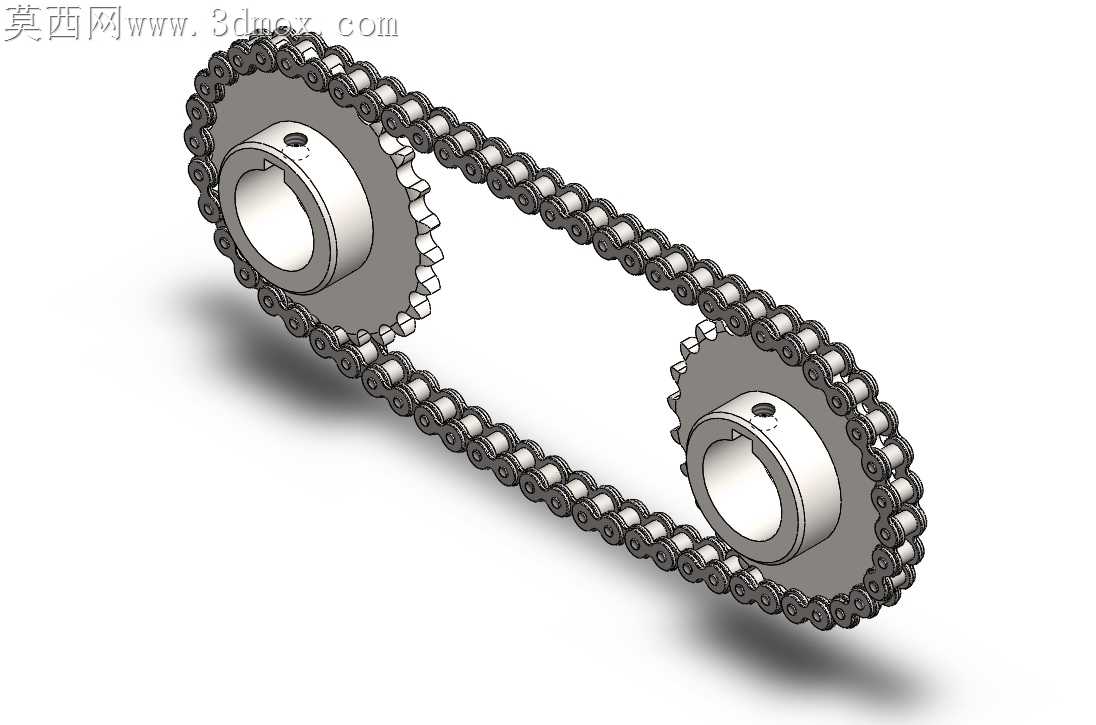

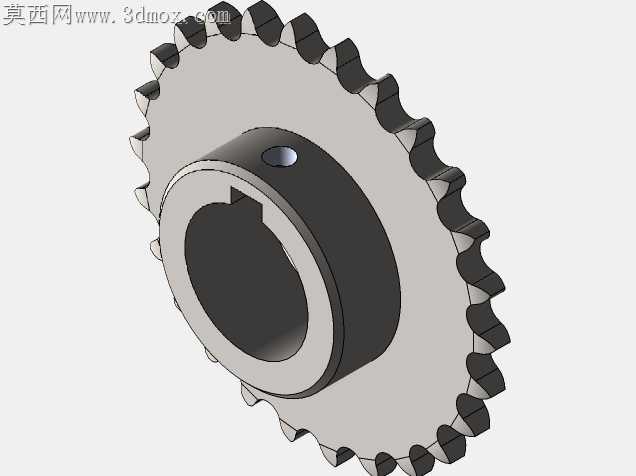

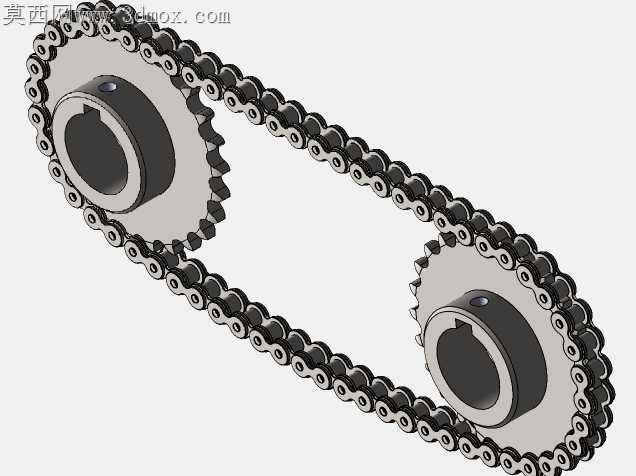

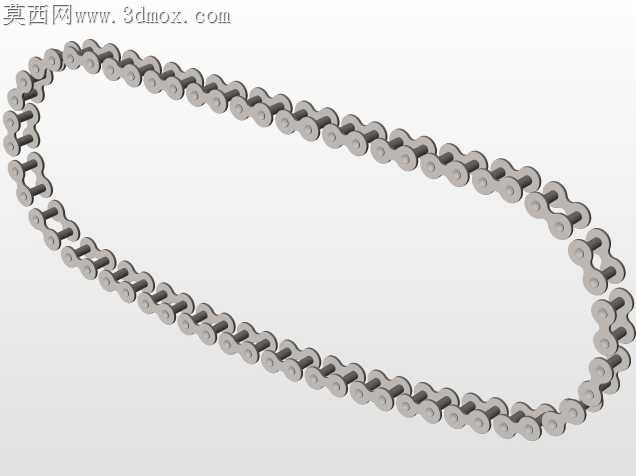

链传动在重载低速工况下常出现跳齿、销轴偏磨的问题,根源在于链轮齿形与链节啮合间隙的不合理匹配,这套传动结构在齿廓修形上做了针对性调整。链轮齿顶的过渡圆弧没有采用标准等半径设计,靠近啮入侧的圆弧半径收窄0.12mm,啮出侧适当放大,能让链节滚子在进入齿槽时平滑滑入,不会因为瞬时冲击产生径向跳动,退出啮合时也不会卡滞链节侧板,长期运转下销轴的单侧磨损量能降低近三成。两个链轮的轮毂键槽位置做了相位对齐标记,装配时无需反复盘车调整啮合初始位置,键槽侧壁的粗糙度预留了铰削余量,现场装配时可根据实际轴的键宽配做,避免过松导致的传动回程差,过紧造成的装配应力集中。链节的外链板与内链板采用了不等厚设计,外链板厚度比内链板薄0.08mm,在保证整体抗拉强度的前提下,能减少链节弯折时的板件摩擦阻力,销轴两端的铆接位置预留了0.05mm的轴向窜动间隙,不会因为运转发热膨胀导致链节卡滞。链轮齿面的硬化层深度在模型里做了分层标注,齿根位置的硬化层比齿顶多0.2mm,对应啮合时齿根承受的交变弯曲应力更大的工况,避免长期载荷下出现齿根断裂。整套传动的中心距预留了张紧调节余量,两个链轮的中心孔同轴度公差控制在0.03mm以内,装配后链条的松边垂度刚好适配水平布置工况,不需要额外加装张紧轮就能保证传动平稳,不会出现运转时链条拍打导轨的异响。渲染时特意区分了链轮与链条的金属质感,链轮表面做了发蓝处理的哑光质感,链条销轴位置做了局部高光处理,能清晰展示链节与齿槽的啮合接触位置,方便实训时观察啮合传动的运动轨迹,理解链传动多边形效应的产生位置与规避思路。
