带支架滚轮式传感检测装置结构

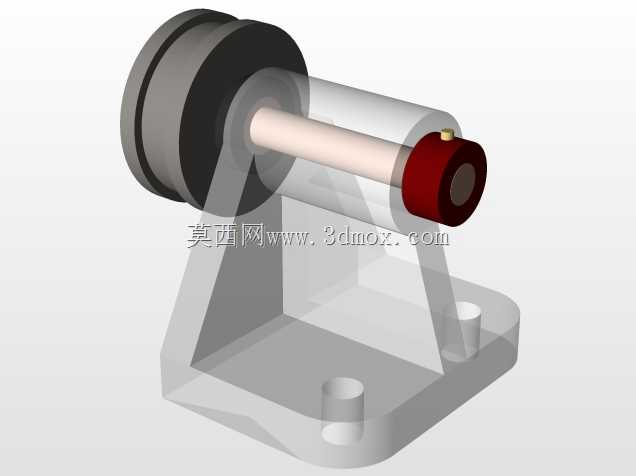

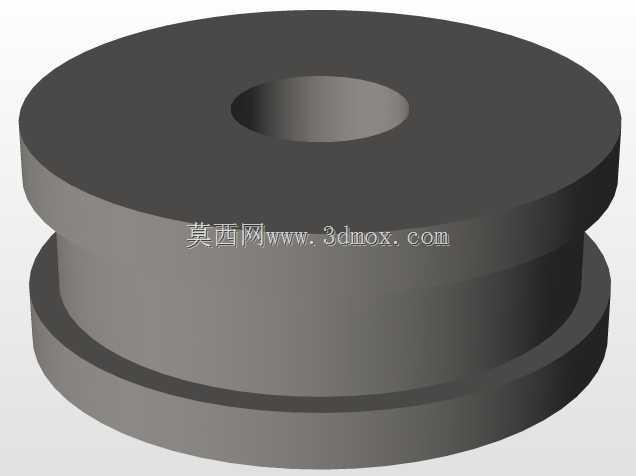

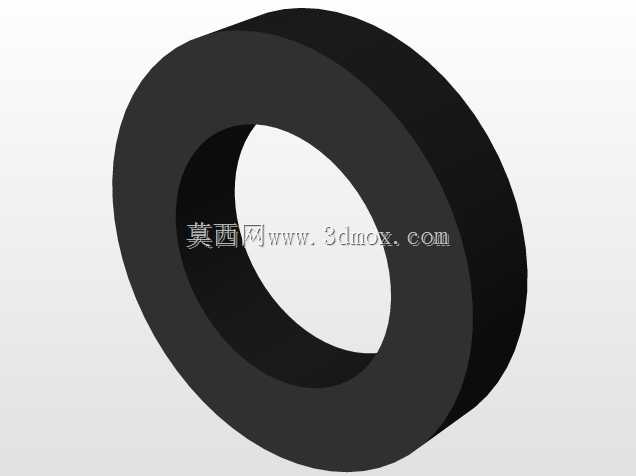

　　这套带安装支架的滚轮式传感检测结构，常见于连续物料输送线的在线检测工位，比如包装生产线的薄膜走料、纺织印染的布匹传送、钣金冲压的带料送进场景里，核心作用是把被测物料的线位移、走料速度或者张紧状态转化为可采集的电信号，给后端的计数、定长裁切、速度匹配环节提供可靠的检测依据。从结构组成来看，左侧的大直径滚轮是直接和被测物料接触的从动轮，表面做了滚花或者包胶的预留设计空间，避免和光滑物料接触时出现打滑丢转的问题，滚轮通过中心的光轴贯穿整个支撑座，轴的右端连接红色的传感主体，传感端内置的编码或者磁感应元件可以精准捕捉转轴的角位移，再换算成实际的走料长度和运行速度。支撑部分采用L型折弯的立式支座，底部是带两个安装孔的平板底座，

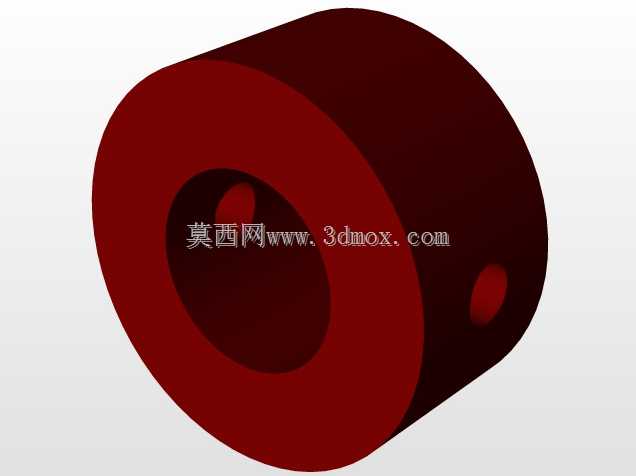

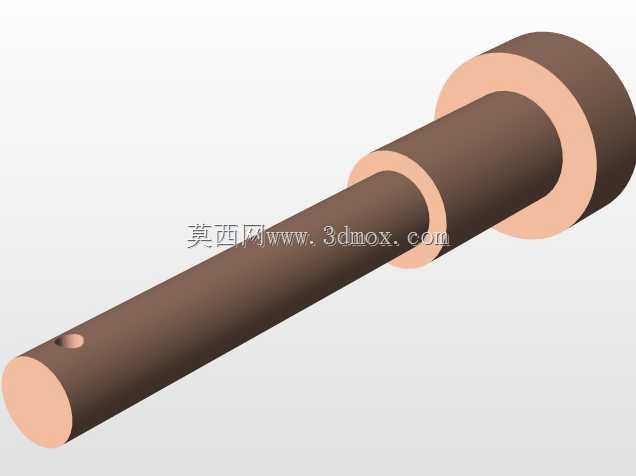

　　安装时可以直接通过螺栓固定在设备的机架台面或者型材立面上，支座的立板和底板之间做了三角加强筋过渡，能抵消滚轮受压时产生的侧向弯矩，避免长期运行后支架出现变形偏移。设计阶段首先要确定的是滚轮的外径尺寸，这个参数直接决定了角位移到线位移的换算精度，大直径滚轮可以降低物料表面微小凸起对检测结果的干扰，同时减少转轴的转动圈数，延长内部传感元件的使用寿命；轴系部分选择光轴搭配支座内的滑动轴承或者微型滚动轴承，既控制了整体的制造成本，也能保证转动的顺滑度，避免卡滞造成检测脉冲丢失。右端的传感壳体做了台阶式定位结构，和支座端面贴合后可以通过径向的紧定螺钉锁紧，防止设备运行过程中传感主体跟着转轴发生跟转，壳体尾部的出线位置预留了防水接头的安装空间，

　　适配车间多尘、有少量飞溅的工况环境。安装边界上，底座的两个安装孔采用长圆孔设计，现场安装时可以小范围调整滚轮的前后位置，保证滚轮和被测物料表面有合适的接触压力，不会因为压力过大造成物料表面压痕，也不会因为压力过小出现接触脱离；整体结构的轴向尺寸控制在紧凑范围内，不会占用输送线过多的安装空间，既可以配套新设备做集成设计，也能对老旧生产线的检测工位进行改造替换。实际运行中，从动滚轮跟随物料同步转动，转轴每转过一个固定角度，传感单元就输出对应的脉冲信号，后端控制系统通过脉冲计数就能得到累计走料长度，通过单位时间的脉冲数量就能计算出实时走料速度，还能通过滚轮的转速波动判断物料是否出现打滑、断料等异常工况，触发设备的停机或者报警指令。整个结构没有复杂的传动零件，拆装维护时只需要松开两端的锁紧件就能抽出转轴，更换磨损的滚轮或者老化的传感元件，日常运维的难度很低，适配工业现场长时间连续运行的使用需求。
