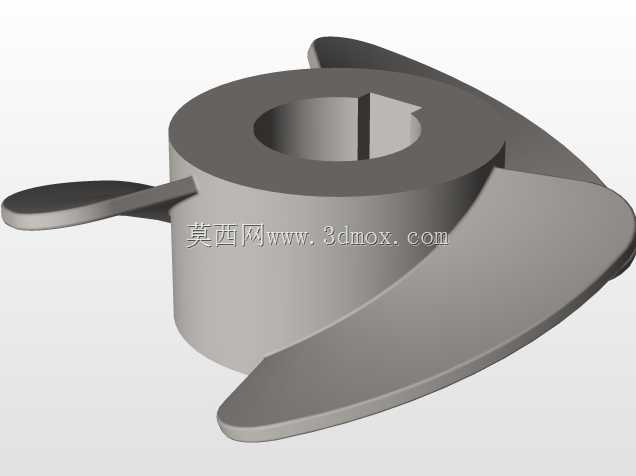

三叶片轴流式搅拌叶轮结构设计

　　该叶轮为轴流式流体作用部件，核心应用场景覆盖低粘度流体搅拌、开放式流道流体推送、小型动力装置的流体动能转换环节，在水处理曝气、小型化工搅拌槽、家用流体增压设备、轻载物料输送装置中均有适配空间。从结构设计逻辑来看，轮毂采用中心通孔加键槽的配合形式，可直接与对应直径的传动圆轴配合，键槽结构能够传递额定扭矩，避免叶轮在高速旋转过程中与轴发生相对滑动，安装时仅需将轴穿入轮毂中心孔，对齐键槽装入平键，端部做轴向限位即可完成装配，无需额外定制复杂连接结构，适配常规标准传动轴的安装尺寸边界。叶片采用大后掠角曲面设计，三片叶片沿轮毂周向均匀分布，相邻叶片夹角保持120度，保证旋转过程中动平衡性能稳定，减少高速运转时的径向振动。叶片型线经过流道优化，

　　从轮毂根部到叶片外缘的厚度呈渐变过渡，根部厚度更大以承载旋转时的离心力与流体反作用力，外缘厚度较薄可降低流体切入阻力，提升流体推送效率。叶片前缘做圆滑倒角处理，避免流体经过时产生局部涡流，降低运行过程中的流体噪音与能量损耗。叶片与轮毂的连接位置采用大圆角过渡，消除应力集中点，可承受长期交变载荷作用，避免根部断裂失效。从安装边界来看，叶轮的整体径向尺寸适配对应通径的流道或搅拌槽内径，安装时叶片外缘与腔体内壁需保留均匀间隙，既避免旋转过程中发生剐蹭，也能减少间隙处的流体回流损失。轮毂的轴向长度经过匹配设计，可保证与轴的配合长度足够传递扭矩，同时不会占用过多轴向安装空间，适配紧凑结构的设备安装需求。

　　该叶轮的曲面设计充分考虑了流体轴向推送的流向特性，旋转时可推动流体沿轴向稳定流动，相比径向流叶轮，轴流形式的叶轮在大流量低扬程的工况下能耗更低，相同功率输入下可获得更大的流体输送量。叶片的曲面曲率经过反复调整，可在不同转速区间保持稳定的流体输出状态，不会因转速波动出现明显的流态紊乱。在实际选型适配时，可根据输送介质的粘度、含固量调整叶片表面粗糙度与厚度参数，若用于含细小颗粒的流体输送，可适当提升叶片外缘的耐磨性能，延长部件使用寿命。
