全向移动麦克纳姆轮结构设计

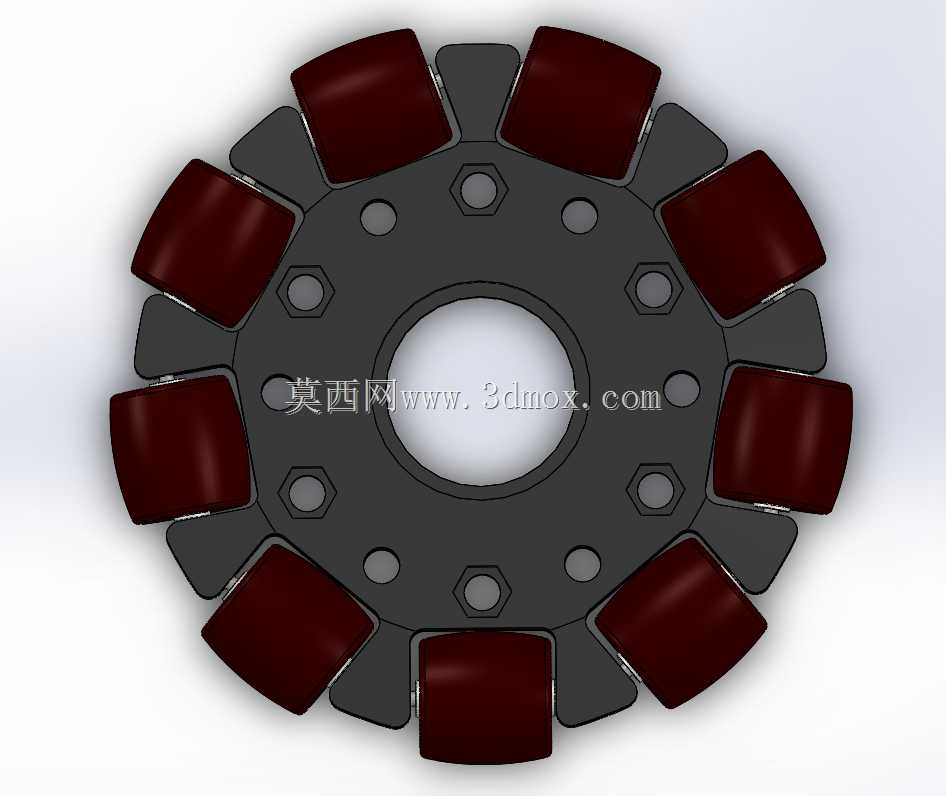

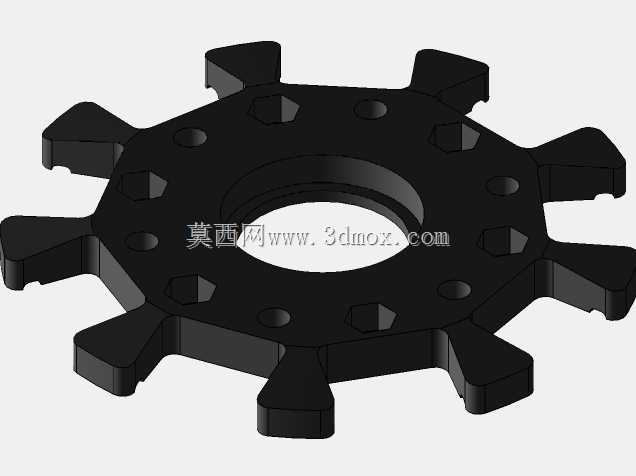

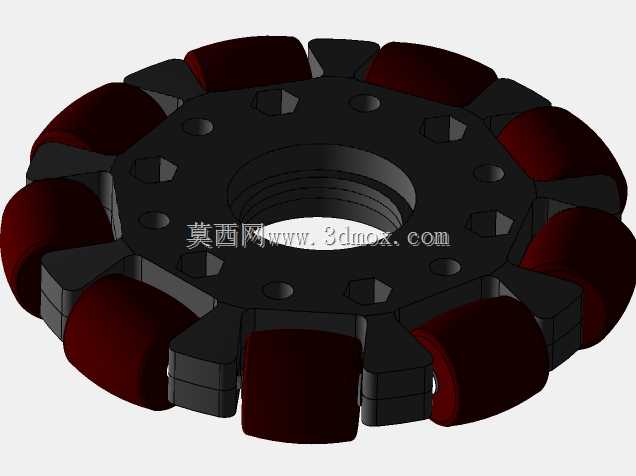

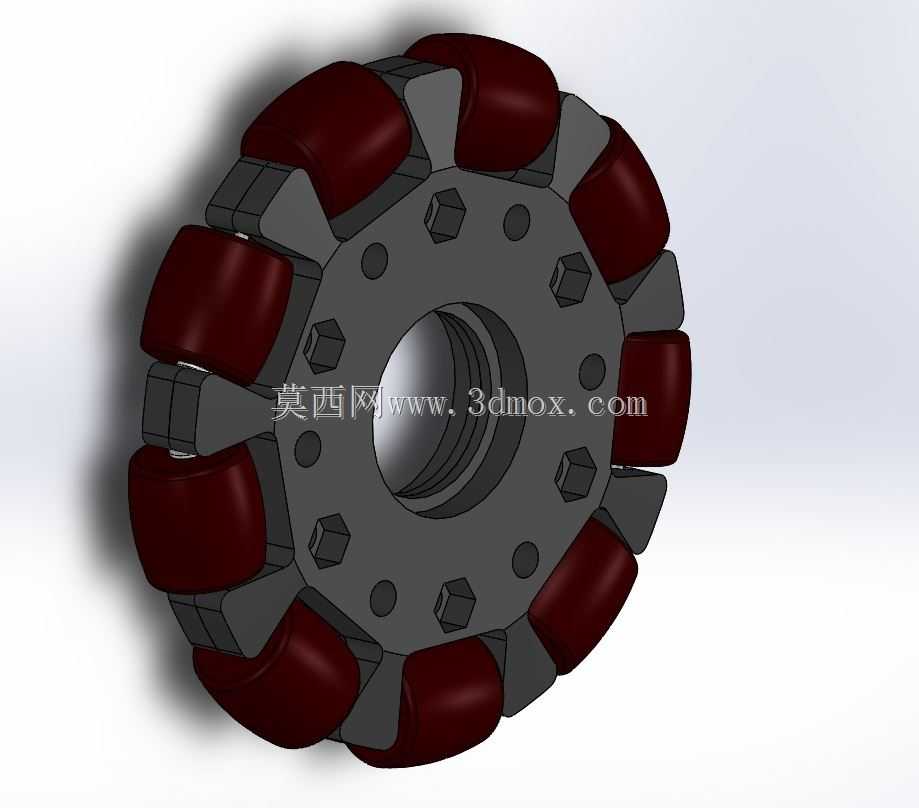

　　这款全向轮的结构设计，核心是解决窄空间内移动载体的转向自由度问题，区别于传统差速轮需要转弯半径、舵轮需要额外转向机构的局限，它能在不改变轮体自身安装朝向的前提下，实现载体的前后直行、横向平移、原地自旋、斜向移动等多维度动作，在AGV搬运机器人、仓储分拣移动平台、窄通道巡检设备、竞赛类移动机器人、精密仪器辅助移位台等场景中应用广泛。从结构细节来看，轮体主轮毂采用中心通孔加周向均布安装孔的设计，中心通孔用于适配驱动轴的安装定位，周向的螺栓孔既可以用来固定轮体与驱动法兰，也能根据不同的负载需求调整安装点位的数量，轮毂外圈均匀分布的辊子安装座，采用错位排布的方式，保证每一个小辊子的母线都能在轮体滚动时连续接触地面，避免行走过程中出现颠簸、

　　卡滞的问题。外围的聚氨酯包胶辊子，轴线与主轮毂轴线呈固定夹角，这个夹角的取值直接决定了轮体分解运动的矢量比例，设计时需要结合载体的自重、行走速度、地面摩擦系数综合计算，辊子自身可以绕自身轴线自由转动，当主轮毂被驱动旋转时，辊子与地面接触产生的摩擦力会分解出沿主轮前进方向和垂直于前进方向的两个分力，通过多个全向轮的转速差与转向配合，就能合成任意方向的移动合力。设计过程中需要重点控制几个安装边界：首先是主轮毂的端面跳动量，要是跳动过大会导致辊子接地压力不均，行走时出现打滑或者晃动；其次是相邻辊子之间的间隙，间隙过大会在经过小颗粒杂物时出现卡滞，间隙过小则会在辊子受力形变时出现相互摩擦，增加行走阻力；另外辊子包胶的硬度选择也很关键，

　　硬度过高减震性能差，在不平整地面上容易出现跳轮，硬度过低则滚动阻力大，会增加驱动电机的负载损耗。安装时需要保证同一台移动设备上的多个全向轮接地平面共面，否则会出现部分轮体悬空、驱动力分配不均的问题，主轮毂的安装止口需要与驱动输出轴的同轴度控制在合理公差范围内，避免高速转动时出现偏心震动。这类轮组的负载能力主要由轮毂材质、辊子轴的直径、包胶的承压面积决定，设计时需要根据载体的满载重量、动态冲击系数核算每个轮的额定负载，避免过载导致辊子轴断裂或者包胶过度磨损。
