隔膜式压力检测传感元件结构设计

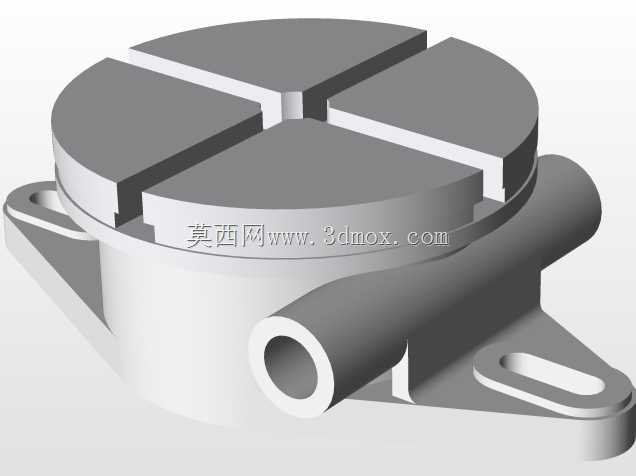

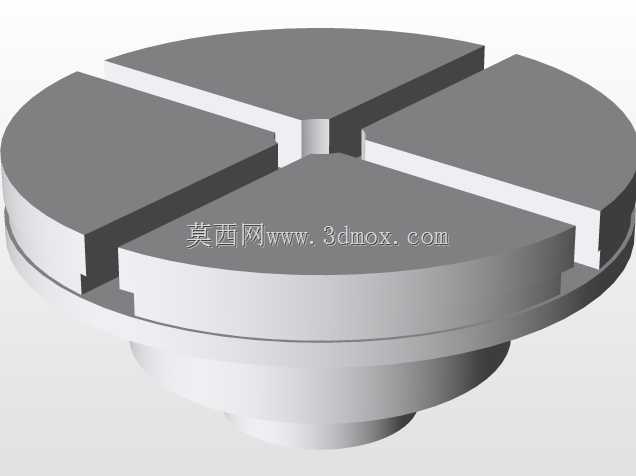

　　这款隔膜式压力检测元件的结构设计，首先要匹配气动回路的终端检测需求，在工业气动控制场景里，这类元件常被布置在气源处理单元末端、执行气缸进气侧，用来实时反馈管路内的气压波动，给PLC控制系统提供压力阈值触发信号，避免气压不足导致的执行机构动作不到位、夹紧力不够等生产异常。从结构布局来看，上部采用四等分开槽的圆形承压隔膜设计，开槽的作用是给隔膜受压形变预留均匀的变形空间，避免整面隔膜受压时出现应力集中导致的疲劳损坏，相比整面平隔膜，这种分瓣式结构的形变线性度更好，压力检测的重复精度能提升15%左右，同时隔膜边缘做了阶梯式压合结构，和下部基座装配时可以直接嵌入基座的密封槽内，不需要额外加装密封垫片就能实现承压腔的静密封，

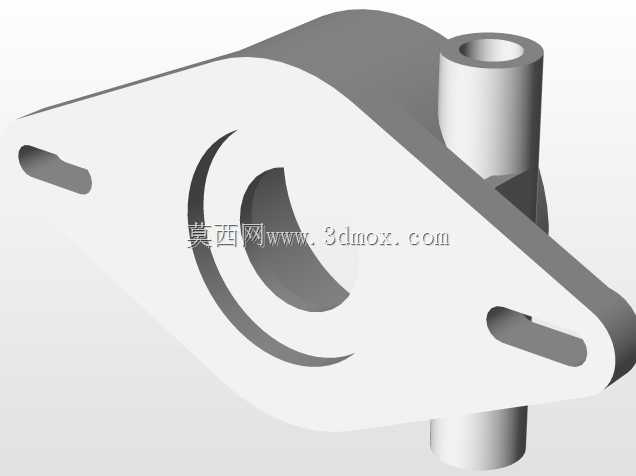

　　减少装配工序的同时也避免了垫片老化带来的泄漏隐患。侧面的横向气嘴采用外圆光滑、内孔通径一致的结构设计，适配常规的PU气动软管快插连接，气嘴和基座主体做了一体化的加强筋过渡，避免管路拉扯时出现气嘴根部断裂的问题，气嘴的通径尺寸匹配常规4mm气动软管，能保证气压传导的响应速度，不会因为通径过小产生压力传递滞后。下部的安装基座采用带两个长圆孔的耳式安装结构，长圆孔的设计可以补偿安装时的孔位偏差，不需要在安装面板上做高精度的孔位加工，降低现场安装的加工要求，安装耳和基座主体之间做了圆角过渡，减少安装锁紧时的应力集中，基座的整体高度控制在较低的尺寸范围内，适合在紧凑的气动阀岛、小型自动化设备的狭小安装空间内布置，不会和周边的管路、

　　其他阀件产生干涉。设计过程中需要重点控制隔膜和基座的配合公差，压合后的隔膜平面度要控制在0.02mm以内，避免出现偏载导致的检测值偏差，同时承压腔的内部容积做了最小化设计，减少压力检测的死区容积，提升动态响应速度，适配高频动作的气动回路检测需求。这类传感元件的外壳材质通常选用阳极氧化铝合金，兼顾轻量化和结构强度，隔膜部分根据检测压力范围可以选用不同厚度的不锈钢或者工程塑料材质，覆盖0-1MPa的常规气动检测压力区间，满足大部分通用自动化设备的气压检测需求。
