舞台摇头光束灯精细结构三维设计

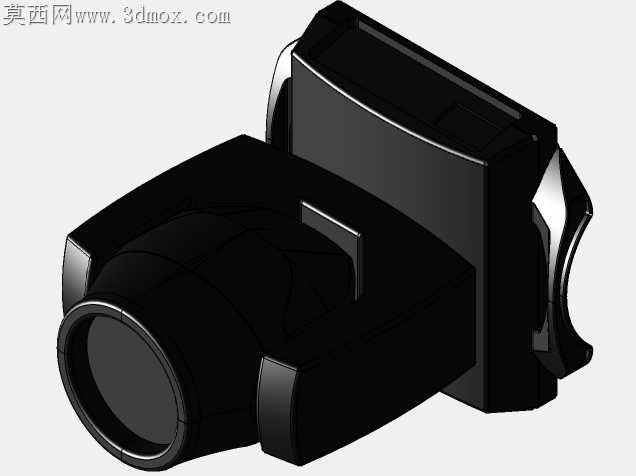

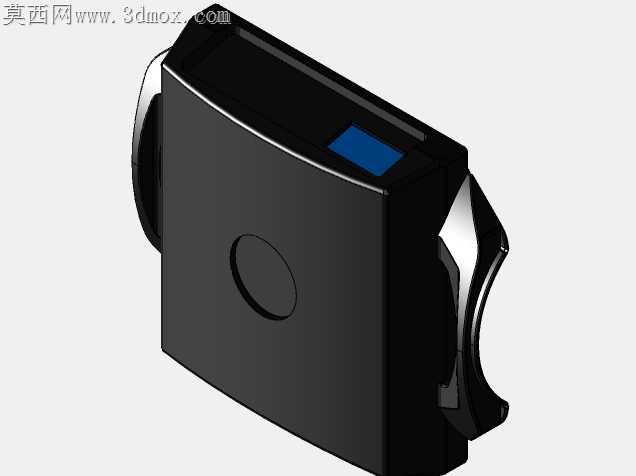

舞台摇头光束灯长期处于高频旋转、持续发热的工况中，外壳曲面与内部支撑结构的衔接处，最容易出现应力集中导致的开裂问题，建模时针对这一痛点做了针对性的结构处理。灯头筒身的曲面并非规则圆柱，靠近出光口的位置做了1.2度的微锥收边，既适配透镜组的安装定位台阶，也能减少外壳注塑时的缩痕风险，筒身侧面的品牌标识凹槽深度控制在0.8mm，避免凹槽过深削弱筒身结构强度，同时保证标识印刷后的附着力。U型支撑臂与灯头的连接转轴位置，预留了0.15mm的装配公差间隙，转轴孔周边做了3mm厚的加强筋环，抵消灯头长时间俯仰转动带来的交变载荷，支撑臂的镂空缺口并非单纯减重设计，缺口边缘做了R2的圆角过渡，避免转动过程中线缆剐蹭破损。底座部分的散热格栅采用斜向排布的窄缝结构，缝隙宽度1.5mm，既满足散热通风量要求，也能防止演出过程中飞溅的彩片、碎屑进入设备内部，底座底部的四个支撑脚垫位置，对应内部配重块的安装点位，脚垫安装柱做了十字加强筋结构，避免设备搬运落地时冲击力传导至内部电路板。底座面板上的按键、显示屏安装位做了下沉0.5mm的台阶，贴装面板贴膜时能精准定位，不会出现贴膜偏移翘边的问题，旋钮安装位周边做了一圈凸起的挡边，防止演出时泼洒的液体顺着旋钮缝隙渗入机身。灯头与支撑臂的走线槽做了隐藏式内凹设计，线缆从支撑臂内部穿过，外部看不到裸露的线束，既避免转动时线缆拉扯，也让设备外观更整洁流畅。出光口的透镜压圈采用细牙螺纹连接，螺纹配合长度4mm，既保证透镜压紧后不会松动，也方便后期维护更换透镜时快速拆卸，压圈边缘做了防滑滚花，徒手就能完成拆装不需要额外工具。所有外壳的拼接缝位置都做了错位止口设计，拼接间隙控制在0.2mm以内，既满足外观的精致度要求，也能起到一定的防尘作用，适配演出场景复杂的使用环境。
