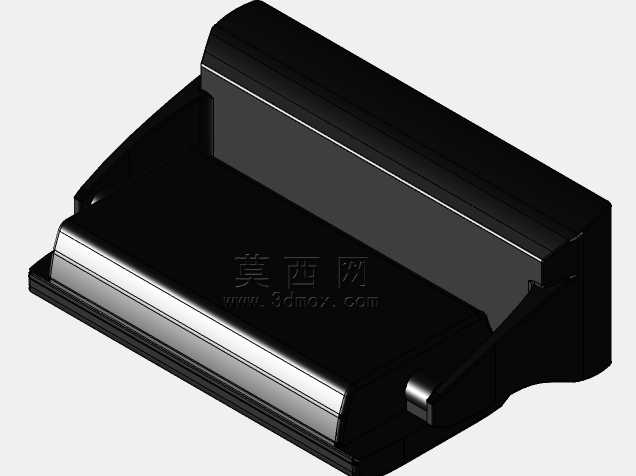

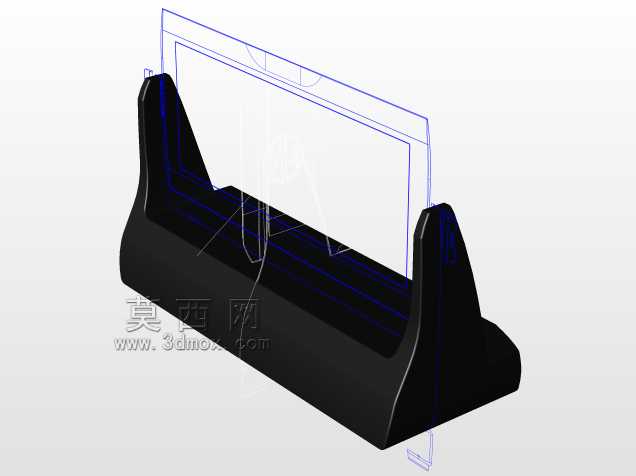

舞台频闪灯外壳结构三维设计

　　这款频闪灯壳体结构的设计，首先要匹配舞台演出场景的实际使用需求，这类设备常被吊挂在舞台桁架、流动演出架体上，或是嵌入舞台地面、墙面的安装槽位，日常使用中会面临频繁的拆装转运、现场布线拉扯、演出过程中的震动冲击，因此壳体的结构强度、安装适配性是设计阶段优先考量的核心点。从结构布局来看，壳体采用上下扣合的分体式设计，上盖为灯板安装承载面，下壳为电源与控制模块的容纳腔，两者的结合面做了错位止口设计，既可以提升装配后的整体刚性，避免转运过程中扣合位开裂，也能在一定程度上阻挡现场演出时喷洒的干冰雾气、少量飞溅的液体渗入内部电路，适配演出场景复杂的使用环境。壳体两侧预留的凸起安装耳位，是专门匹配舞台常用的快速锁扣、吊挂支架设计的，

　　安装耳上的定位孔位公差控制在±0.1mm范围内，既可以适配标准的舞台灯钩安装尺寸，也能满足嵌入式安装时的螺丝固定需求，不需要现场额外打孔改造，降低现场施工的调整成本。在灯体出光面的结构处理上，壳体前端做了内凹的阶梯槽位，用来嵌装柔光板与密封胶条，槽位的深度经过反复校核，既可以保证柔光板安装后不会突出壳体表面，避免转运过程中被剐蹭磨损，也能让胶条保持合适的压缩量，实现出光面的可靠密封。壳体背部的走线槽位做了圆角过渡处理，避免穿线时电源线、信号线的绝缘层被锐边割破，槽位旁预留的线卡固定位，可以在布线完成后将线缆牢牢固定，防止演出过程中线缆被拉扯导致接线松脱。从建模的细节处理来看，壳体所有的外棱角都做了R2以上的圆角处理，

　　一方面是避免安装调试过程中锋利的棱角划伤施工人员，另一方面也能减少应力集中，提升注塑成型时的良品率，避免尖角位置出现缺胶、内应力开裂的问题。壳体内部的筋位布局经过优化，在灯板安装位、电源固定位对应的壳体背面，布置了纵横交错的加强筋，筋位厚度控制在壳体壁厚的0.6倍，既可以提升壳体的整体抗变形能力，避免长时间吊挂后壳体出现弯曲形变，也不会因为筋位过厚导致注塑时出现缩痕，影响外观平整度。考虑到舞台设备经常需要快速检修，壳体的上下盖连接采用了卡扣加少量固定螺丝的组合方式，日常更换灯板、调整电源参数时，只需要拧下少量螺丝就能拆开壳体，不需要完全拆解所有紧固件，提升现场检修的效率。安装边界方面，这款壳体的整体宽度适配常规的舞台灯位安装间距，

　　吊挂时不会和相邻的帕灯、光束灯产生位置干涉，壳体底部预留的散热格栅开孔方向，是顺着舞台常用的空调送风方向设计的，能借助现场的空气流动带走灯体工作产生的热量，不需要额外增加独立的散热风扇，既降低了设备运行的噪音，也减少了故障点。在结构匹配性上，壳体内部的安装柱高度经过精准计算，保证灯板安装后与出光面的距离符合光学设计要求，不会出现光照角度偏移、光照均匀度不足的问题，电源安装位的空间预留了足够的余量，可以适配不同功率规格的驱动模块，满足不同亮度需求的演出场景使用。壳体表面的哑光纹理设计，一方面是避免舞台灯光照射到壳体表面产生多余的反光，影响演出的视觉效果，另一方面也能掩盖日常使用中产生的轻微划痕，让设备在长期使用后依然保持整洁的外观。
