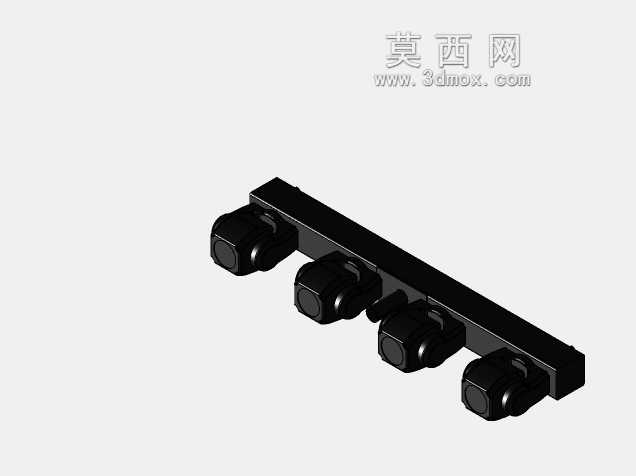

四头长条式舞台RGBW摇头光束灯结构

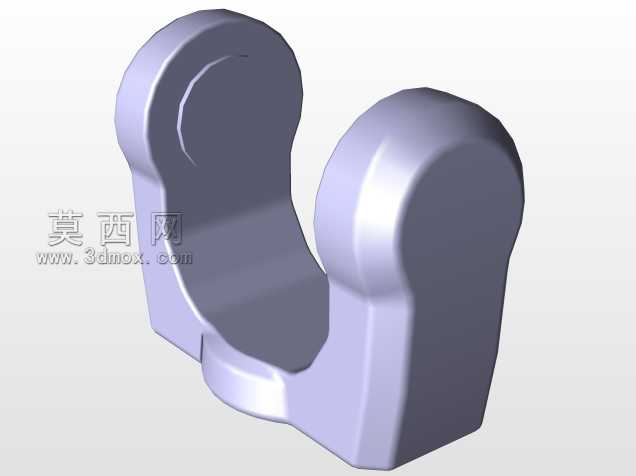

　　这款长条式四头灯光设备的结构设计，首先要适配中小型演出、酒吧livehouse、会展活动的现场布光需求，单条设备集成四个独立出光头，每个灯头可独立调整俯仰角度，配合底座的水平旋转结构，能够实现单条设备覆盖更大的投射范围，减少现场布光时的设备排布数量，降低桁架挂载的负荷。从结构设计逻辑来看，长条式的主壳体采用一体化铝型材挤出成型的思路，既保证整体结构的刚性，又能为内部的驱动电路板、信号转接模块、散热风道提供连续的安装空间，四个灯头通过等距排布的转轴座固定在主壳体正面，转轴内部预留穿线空间，避免灯头转动时线材出现拉扯、缠绕的问题，每个灯头的转动阻尼通过转轴处的阻尼垫片调校，既保证调整角度后不会出现自行滑落的问题，

　　又能让现场调试人员无需额外工具即可手动调整投射角度。在安装边界的设计上，主壳体背部预留了标准的舞台灯挂钩安装位，适配行业通用的50mm管径桁架挂扣，安装孔位采用长圆孔设计，允许现场安装时存在±5mm的位置偏差，降低高空安装时的对位难度；设备整体的重心经过配平计算，挂载后重心落在挂钩安装位的正下方，避免长期挂载后出现桁架受力不均、设备倾斜的问题。每个独立灯头的光学组件采用模块化设计，透镜、LED光源、散热座依次堆叠固定在灯头壳体内，散热座与灯头外壳之间填充导热硅胶垫，将光源工作产生的热量通过灯头外壳和主壳体的铝型材结构向外散出，无需额外加装散热风扇即可满足长时间满功率工作的散热需求，同时避免风扇运行产生的风噪影响演出现场的音频效果。

　　信号接口设置在主壳体的端部，采用行业通用的三芯卡侬接口，支持DMX512信号的串接输入输出，现场布线时可以将多台同类型设备手拉手串接，减少信号线缆的铺设量；电源接口同样设置在端部，与信号接口分侧布置，避免强电线路对信号传输产生干扰。设备的外壳接缝处都设计了错位挡边结构，能够阻挡演出过程中喷洒的干冰烟雾、少量溅水进入设备内部，适配演出现场复杂的使用环境，灯头前端的透镜采用钢化玻璃材质，表面镀有增透膜，提升光线投射效率的同时，能够抵御现场安装调试过程中可能出现的磕碰、刮擦。从实际使用的场景来看，这款设备既可以单条挂载作为面光补充，也可以多条并排拼接组成灯光矩阵，通过DMX信号控制实现跑马、频闪、渐变等灯光效果，

　　四个独立灯头可以分别投射不同颜色的RGBW混合光，相比单头摇头灯，在同等挂载空间下能够提供更丰富的灯光层次，长条式的外形也能和舞台桁架的结构线条形成视觉上的统一，不会出现设备突兀破坏舞台整体视觉效果的问题。在结构强度校核上，主壳体的壁厚设计为2mm，搭配内部的两条加强筋，能够承受1.5倍自身重量的冲击载荷，满足演出设备运输、吊装过程中的强度要求，灯头转轴的转动角度范围设置为水平方向0-180度、俯仰方向0-90度，角度限位通过壳体上的限位凸台实现，无需额外加装限位开关即可避免转动超程扯断内部线材，简化了内部的电路结构，降低设备的故障概率。
