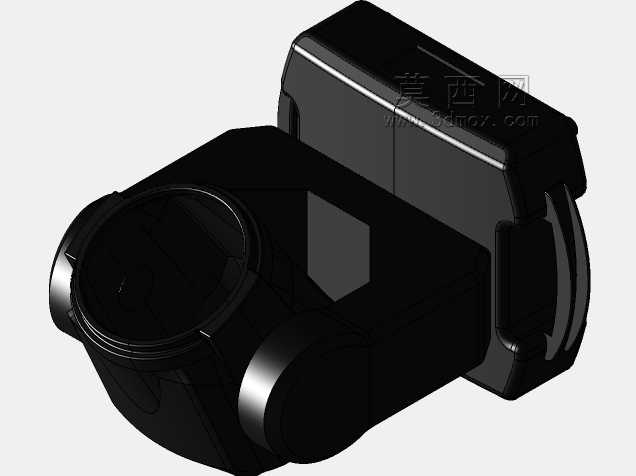

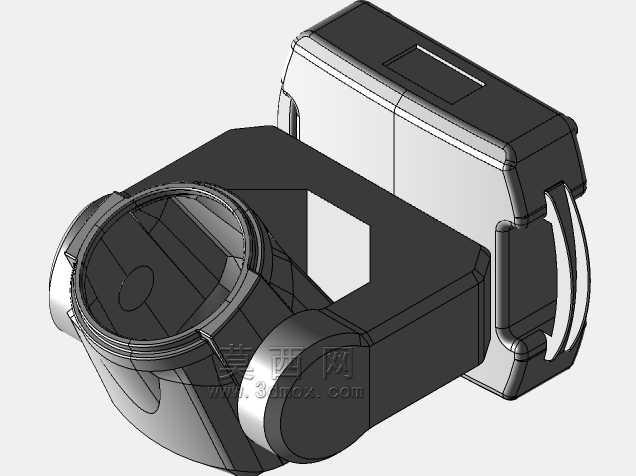

舞台摇头灯光设备结构三维设计

　　这款摇头灯光设备的结构设计，核心围绕舞台演出场景的动态照明需求展开，在结构布局上充分考虑了现场使用的多维度调节需求，整体分为灯头转动模组、主体控制仓、底座安装固定段三个核心功能区块。从实际应用场景来看，这类设备广泛适配室内剧场、商业演出舞台、演播厅、户外临时演出场地等场景，可实现水平、垂直两个轴向的大角度转动，配合内置的灯光光路组件，完成光束角度调整、图案切换、色彩变换等动态照明效果，满足演出过程中不同节目环节的灯光氛围营造需求。

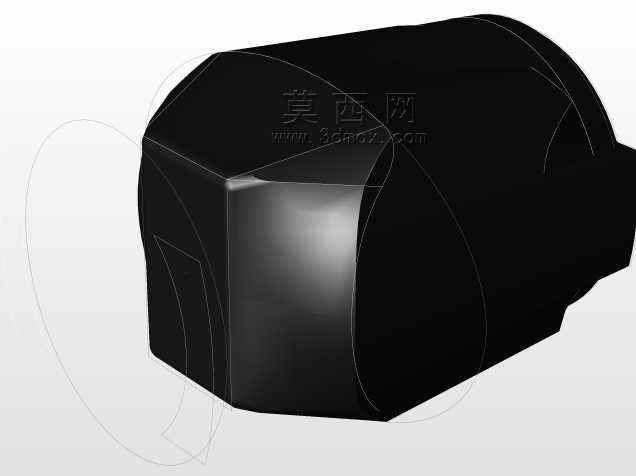

　　在功能特性的结构实现上，灯头部分采用密封式壳体设计，前端预留光学透镜安装位，内部可容纳光源组件、色片盘、图案盘、对焦调节机构等核心光学部件，壳体的曲面过渡设计既考虑了内部元件的安装空间利用率，也兼顾了设备运行过程中的散热气流导向，避免长时间高功率运行时内部积热影响元件寿命。连接灯头与主体仓的双侧转轴结构，采用对称式支撑设计，可承载灯头整体重量的同时，保证垂直方向转动过程的同轴度，避免长期转动出现间隙晃动导致的光束偏移问题。主体控制仓内部预留了驱动电路板、步进电机、信号接收模块的安装位，壳体侧面预留散热格栅开孔位置，在不破坏整体防护性能的前提下，保证内部电子元件的通风散热需求。

　　设计思路上，整体壳体采用分体式拼接结构，各段壳体之间通过定位止口配合螺丝紧固，既方便生产阶段的组装调试，也便于后期运维过程中的元件检修更换。所有外露的拼接缝都做了错位挡边设计，可避免演出过程中喷洒的干冰雾气、少量溅水、现场灰尘进入设备内部，提升设备在复杂现场环境下的适应能力。底座部分设计有标准的舞台灯架安装接口，可适配行业通用的灯钩固定件，安装时可快速卡在舞台桁架的圆管上，通过快锁螺丝完成固定，无需额外定制转接配件。

　　从安装边界与尺寸适配角度，设备整体的转动包络在设计阶段就做了干涉校验，水平方向360度转动、垂直方向近180度转动的全行程范围内，灯头部分不会与主体仓、底座安装结构产生碰撞，相邻安装在桁架上的同类型设备，只要预留不小于设备最大外径1.2倍的间距，就不会出现多设备转动过程中的互相干涉问题。底座的安装接触面做了防滑纹理设计，配合灯钩锁紧后可承受设备整体重量的5倍以上拉力，满足高空挂载的安全要求。设备的走线全部通过内部中空的转轴通道布设，外部无裸露线材，既避免转动过程中线材缠绕拉扯，也让整体外观更简洁规整，适配演出场景的视觉呈现需求。

　　在结构细节处理上，所有壳体的边角都做了圆弧过渡处理，避免安装调试过程中尖锐边角划伤操作人员，同时也减少设备运输过程中的磕碰掉漆问题。灯头前端的透镜安装位设计了可拆卸的压圈结构，更换不同焦距透镜或者清洁透镜表面时，无需拆解整个灯头壳体，只需拆下压圈即可完成操作，大幅降低现场运维的工作量。主体仓与底座的连接部分采用回转支撑结构，内置的步进电机通过齿轮传动驱动水平方向转动，传动间隙控制在极小范围内，保证灯光定位的精准度，满足演出过程中灯光定点追光、同步光束效果的控制精度要求。
