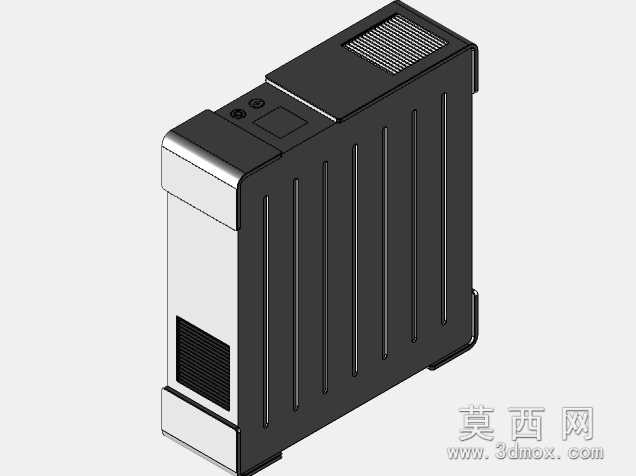

伊顿Ellipse Pro 650 FR后备式UPS结构

　　在桌面级办公供电防护、小型工作站后备供电场景里，这类小功率后备式UPS是最常见的末端供电保障单元，本次呈现的这款伊顿Ellipse Pro 650 FR结构，完全还原了量产机型的实体装配逻辑，能直接给同规格供电设备的结构适配、机柜安装布局设计提供精准的三维参照。从实际落地的使用场景看，这类设备大多部署在工位桌面下方、小型网络机柜低层搁板、收银台内侧这类空间局促的位置，所以建模阶段最先敲定的就是安装边界约束：整机采用立式长方体布局，所有边角都做了R角圆弧过渡，既避免安装搬运过程中磕碰剐蹭周边线缆与柜体，也能在紧凑空间里减少锐角带来的安全隐患，机身侧面预留的竖向加强筋，不只是做外观造型，实际是对应内部电池组与逆变模块的散热风道，

　　立式布局让内部热空气可以顺着筋条间的空隙自然向上流通，不需要额外加装高转速散热风扇，就能满足650VA额定负载下的长期散热需求，运行噪音控制在30分贝以内，适配办公场景的静音要求。从功能实现的结构逻辑看，这款设备的前端下部预留了输出插座的安装沉台，沉台做了内凹12mm的设计，插头插入后不会突出机身外轮廓，避免工位下方人员走动踢碰导致插头松脱，前端上部的状态指示灯区域做了下沉式遮光设计，指示灯点亮时光线不会直射人眼，同时在站立视角下又能清晰识别设备的供电、电池、故障三类状态，不需要俯身凑近就能判断设备运行情况。机身顶部的格栅区域对应内部电池组的泄压通道，当电池出现异常过热情况时，泄压通道可以快速排出内部气体，避免壳体憋压出现形变，

　　这个结构细节在建模时完全还原了量产机型的格栅开孔率与倾斜角度，和实际产品的安全设计逻辑完全一致。从安装适配的角度看，整机底部预留了四个嵌入式防滑胶垫的安装位，胶垫突出底面2mm，放置在光滑的桌面或金属搁板上时不会出现滑动，同时机身背部预留了两个壁挂安装孔位，支持两种安装方式：既可以立式放置在平面上，也可以通过膨胀螺丝壁挂固定在墙面或机柜侧立柱上，孔位间距完全遵循小功率UPS的通用壁挂安装尺寸，不需要额外制作转接支架就能完成部署。内部结构的建模逻辑完全贴合量产机型的装配顺序：最下层是铅酸蓄电池组的安装仓，仓体做了独立的隔断设计，和上层的逆变电路板、充电控制板区域完全分隔，避免电池漏液时腐蚀电路板元器件，

　　中层的电路板安装位预留了足够的走线空间，强电走线和弱电信号走线分别走两侧的独立线槽，不会出现线缆交叉干扰的问题，上层的浪涌抑制模块紧贴机身侧壳安装，借助金属壳体辅助散热，同时靠近输入接线端，能第一时间滤除电网传入的浪涌冲击。很多结构工程师在做小型办公设备的供电配套设计时，经常会忽略UPS的实际外轮廓尺寸，导致预留的安装空间不足，或者插座位置和周边设备干涉，这个三维模型完全还原了实体设备的所有外凸特征、接口位置、安装点位，在做工位布局设计、小型机柜排布、收银台设备集成时，可以直接导入装配环境做干涉检查，不需要反复测量实体设备尺寸，也能提前预判线缆插拔的操作空间是否足够。另外这款设备的壳体采用上下扣合的装配结构，扣合位的止口深度、卡扣位置都在模型里做了精准还原，做同类型UPS壳体的结构设计时，可以直接参考其扣合量、壁厚设计、加强筋布局，平衡壳体的结构强度和材料成本，毕竟这类民用级供电设备对成本敏感度较高，壁厚控制在2.2mm左右，配合侧面的竖向加强筋，既能满足跌落测试的强度要求，也不会过多增加塑料原料的用量。从实际运维的角度看，机身侧面的电池仓盖板采用免工具卡扣设计，不需要螺丝刀就能拆开更换电池，模型里也还原了盖板的卡扣位置和开启槽位，在做配套的运维空间预留时，可以准确算出更换电池需要的侧面操作空间，不需要把整个设备从安装位拆下来就能完成电池更换，降低后期运维的操作难度。
