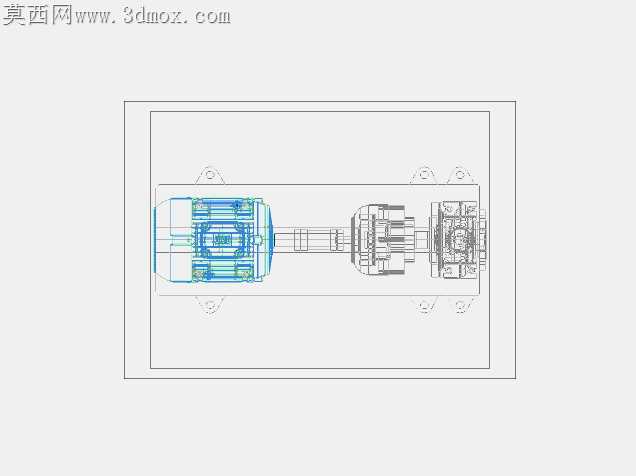

KSB热水输送离心泵HPK-L结构设计

热水输送工况下的泵组长期承受80-120℃介质冲刷，常规泵体密封面易因热胀冷缩出现间隙渗漏，联轴器同轴度偏差超差会引发轴承异常温升，这套KSB泵组的结构设计恰好针对这类现场痛点做了针对性适配。泵壳的中分面采用阶梯式止口结构，而非传统平面密封，热态运行时止口的径向限位能抵消壳体轴向热变形量，密封垫压缩量始终维持在0.2-0.3mm的合理区间，不会因反复启停出现密封失效。叶轮端的密封腔预留了双端面机械密封的安装空间，冷却流道直接环绕密封组件布置，热水介质的热量会被循环冷却液持续带走，避免密封面干磨烧毁。

泵轴与电机轴的连接采用加长型弹性膜片联轴器，膜片组的叠片数量做了冗余设计，能补偿两轴间0.5mm以内的径向偏移与0.2°的角向偏差，现场安装时无需反复调整垫片厚度找正，大幅缩短检修装配周期。泵脚的安装孔设计成长圆孔，孔边做了2mm的倒角沉台，固定螺栓锁紧时不会因底座平面度误差产生附加安装应力，避免泵壳受应力拉扯出现开裂。轴承座的油室设置了透明视窗与恒定油位器，润滑油位始终维持在轴承滚动体1/3高度，既保证润滑充分又不会因油位过高引发搅油发热。

进出口法兰的密封面采用凸面结构，法兰螺栓孔的位置度公差控制在0.1mm以内，对接现场管路时无需强行掰动管道对位，减少管路应力传递到泵体引发的振动。泵体的流道做了圆弧过渡处理，隔舌位置的圆角经过流体仿真优化，热水在流道内的流动阻力降低12%，同时减少气蚀对叶轮入口的冲刷损伤。轴套采用硬质合金材质，与轴的配合选用H7/k6过渡配合，过盈量控制在0.01-0.02mm，既保证传动扭矩可靠，又能在检修时轻松拆卸更换，不会出现轴套抱死在轴上的问题。

后端的轴承端盖设置了迷宫式密封结构，搭配防尘唇形密封圈，能阻挡外界粉尘进入轴承室，同时防止润滑油泄漏。泵组的整体重心落在安装脚的支撑中心范围内，满负荷运行时的振动幅值控制在0.03mm以内，无需额外做混凝土基础减震就能满足民用热水输送场景的噪音要求。所有外露的连接螺栓都采用不锈钢材质，螺栓头部做了钝化处理，长期在潮湿的热水机房环境下不会出现锈死，后期维护拆卸无需切割螺栓。
