工业立式手动喷砂机设备三维设计

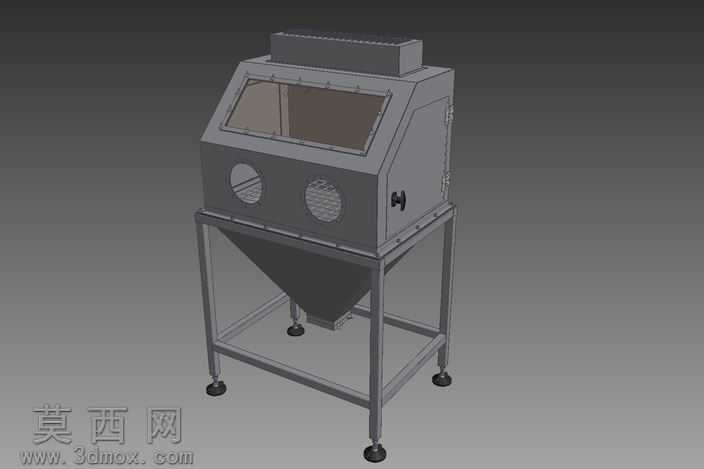

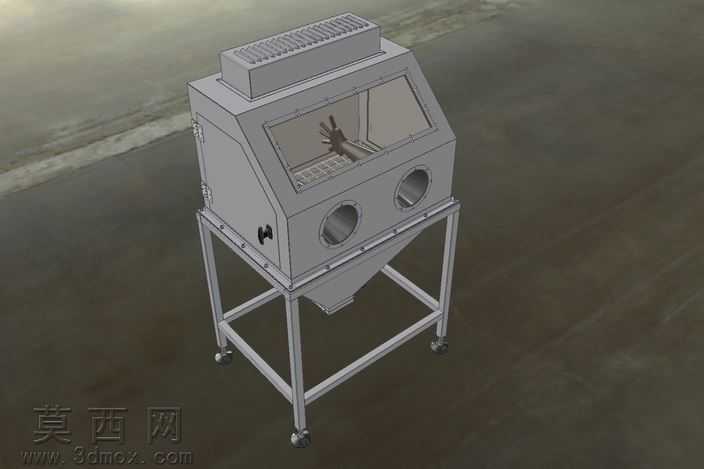

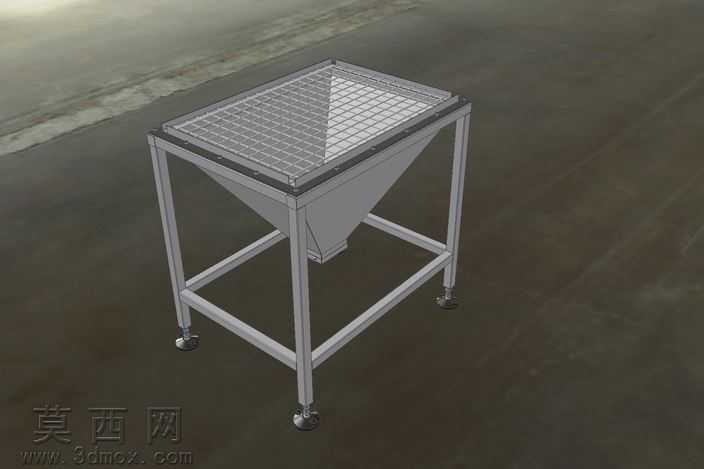

本作品为工业立式手动喷砂机的三维结构设计，建模过程中严格遵循工业表面处理设备的实际生产制造逻辑，先完成整体框架的基准搭建，采用自底向上的建模思路，逐一拆分设备的各个功能模块进行精细化建模。首先处理底部支撑机架部分，采用方管焊接框架结构，建模时精准还原方管的拼接角度、焊接位的连接结构，同时对底部的可调脚杯进行单独建模，还原脚杯的螺纹调节结构、防滑橡胶底座的细节，保证机架的承重支撑逻辑符合实际设备的稳定性要求。上部的喷砂工作舱是整个设备的核心结构，建模时重点还原舱体的密封结构设计，舱体正面设置倾斜的透明观察窗，建模时还原观察窗的压条固定结构、密封胶条的安装位，保证观察视角符合人工操作的视线高度；舱体正面的两个操作手孔，还原了手孔的橡胶防护圈安装结构、法兰固定边的细节，满足手动操作时的密封防护需求。舱体侧面设置密封检修门，还原了门体的铰链结构、压紧锁扣的细节，保证舱门闭合后的密封性，避免喷砂作业时磨料外泄。舱体顶部设置排风除尘模块的安装位，还原了模块的箱体结构、格栅通风口的细节，匹配喷砂作业时的粉尘收集需求。舱体下方设计为锥形储料斗结构，建模时精准计算锥斗的倾斜角度，保证喷砂磨料可以依靠自重顺利汇集到下方出料位置，锥斗与上部舱体的连接法兰、螺栓固定位都做了精细化还原，保证结构连接的可靠性。材质渲染阶段，针对设备不同部件的材质特性做了区分处理：机架部分采用哑光金属喷漆材质，还原工业方管焊接机架的磨砂质感；工作舱体采用冷轧钢板喷塑材质，调整材质的粗糙度、反光度参数，还原钣金设备的表面质感；观察窗采用半透明钢化玻璃材质，添加轻微的磨砂反光效果，还原喷砂设备观察窗的实际视觉效果；操作手孔的防护圈采用黑色橡胶材质，调整材质的漫反射参数，还原橡胶的哑光质感；脚杯底座采用黑色防滑橡胶材质，调节螺杆采用金属镀锌材质，通过材质差异清晰区分不同功能部件。整个建模过程严格控制各部件的装配间隙，还原实际设备的装配逻辑，所有活动部件如锁扣、铰链、可调脚杯都保留了合理的活动空间，整体结构完整还原了手动喷砂机的功能布局，可用于设备方案展示、结构验证以及生产参考。
