电弧炉粉尘控制用金属板过渡连接件

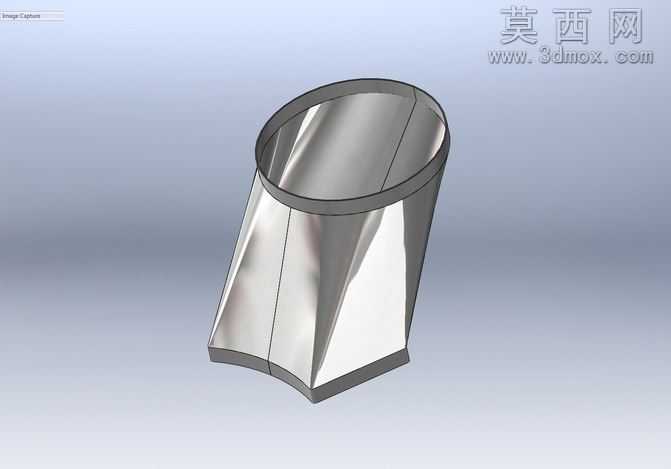

本模型为电弧炉粉尘控制系统配套的金属板过渡连接件，采用三维参数化建模方式完成全流程设计，建模阶段首先对两端接口的轮廓参数进行精准定义：上端为标准圆形接口，用于对接圆形除尘主管道，下端为适配电弧炉粉尘收集罩的异形轮廓接口，通过放样凸台命令生成主体过渡曲面，确保两端接口之间的曲面过渡顺滑无突变，避免粉尘输送过程中出现积料死角。建模过程中同步添加钣金工艺参数，按照实际加工需求设置统一的板材壁厚，对板材拼接位置预留合理的折弯余量与焊接坡口，所有棱边位置添加符合钣金加工规范的圆角特征，避免应力集中同时满足折弯工艺要求。材质渲染阶段采用拉丝不锈钢材质进行表现，调整材质的金属度、粗糙度与反射参数，还原金属板材的真实质感，对焊缝位置做细微的材质区分，模拟实际焊接加工后的表面效果，渲染时采用柔和的工业产品布光方案，清晰呈现构件的曲面形态与结构细节。结构设计上，该构件采用分块钣金拼接结构，将异形过渡曲面拆分为多块可通过折弯工艺加工的钣金单元，降低生产加工难度，上下两端均预留法兰连接边，法兰边上预设均匀分布的螺栓安装孔位，方便现场与上下游设备进行快速装配连接。设计思路围绕粉尘输送的工况需求展开，过渡段的曲面曲率经过反复调整，确保气流通过时阻力最小，避免粉尘在构件内壁沉积造成堵塞，同时整体结构兼顾钣金加工的工艺性，所有折弯角度均在常规钣金折弯设备的加工范围内，无需特殊定制模具即可完成生产，构件的整体强度经过结构校验，能够承受除尘系统运行时的风压载荷与轻微振动，长期使用不易出现变形开裂问题，完全适配电弧炉工况下高温含尘废气的输送过渡需求。
