MAC10枪械低接收器三维结构设计

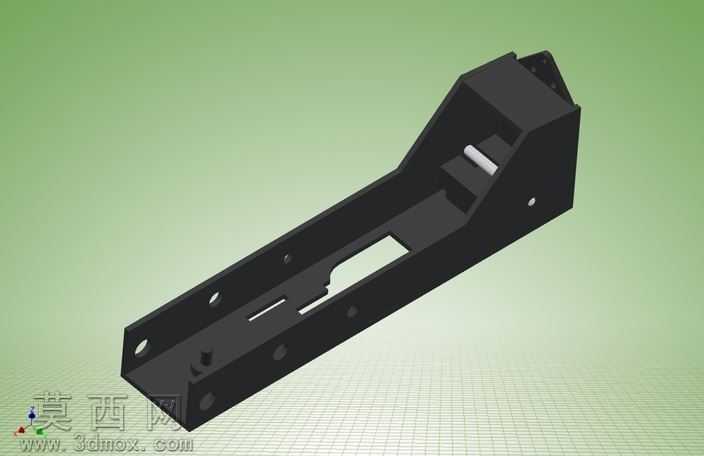

本作品为MAC10冲锋枪低接收器的三维参数化建模作品，建模阶段采用Autodesk Inventor完成全参数化特征构建，全程遵循枪械零部件的实际加工尺寸规范，还原真实低接收器的结构逻辑。建模过程中首先绘制主体拉伸草图，以低接收器的长条形基座为基础特征，通过拉伸、切除命令构建出主体的斜向弹匣容纳仓结构，精准还原仓体内的阶梯式弹匣定位台阶，台阶处的凸起限位块单独做凸台特征处理，保证与弹匣的配合间隙符合真实装配要求。主体基座侧面的多个安装孔采用异型孔向导命令生成，区分沉头安装孔与通孔的不同规格，孔位的排布严格参照实物的装配定位尺寸，基座中部的长条形让位槽与侧边的窄槽通过拉伸切除一次性成型，槽体边缘做0.2mm的倒角处理，还原真实机加工的去毛刺工艺特征。模型顶部的连接凸耳部分单独构建特征，预留出与上机匣配合的定位销孔，孔位做同轴度约束保证装配精度。材质渲染阶段为模型赋予哑光黑色氧化钢材材质，调整材质的粗糙度参数至0.6，金属度参数设置为0.8，还原枪械部件表面磷化处理的哑光质感，场景中添加浅灰色网格地面作为承载，采用三点布光方案：主光源从左上方45度投射，打出主体结构的明暗层次，辅光源从右侧补光消除暗部死黑，背光源勾勒模型的轮廓边缘，最终渲染出的效果图清晰展现低接收器的所有结构细节，包括孔位分布、槽体结构、台阶定位特征，所有特征之间添加合理的圆角过渡，避免尖锐直角，既符合真实零件的加工工艺要求，也让模型视觉效果更贴近实物。整个建模过程遵循自底向上的设计思路，先完成主体基座的基础特征，再逐步添加安装孔、让位槽、定位凸台、连接凸耳等细节特征，每一个特征都添加对应的尺寸约束与几何约束，保证模型的可编辑性，后续可直接导出STEP、STL等通用格式用于工程分析、3D打印验证或者装配模拟。
