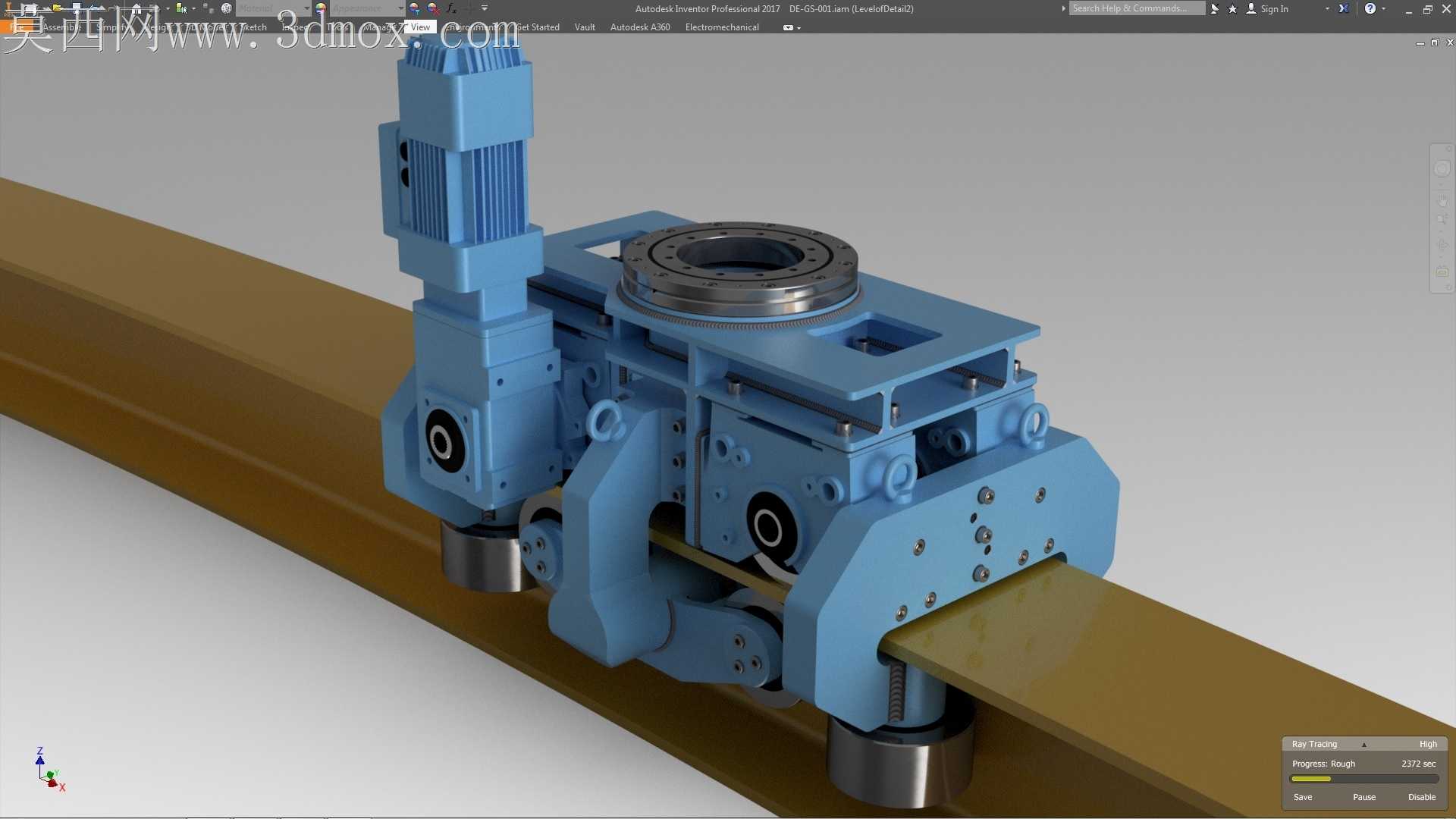

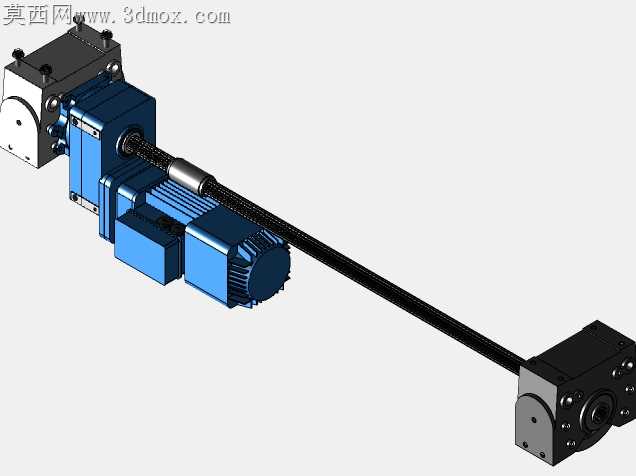

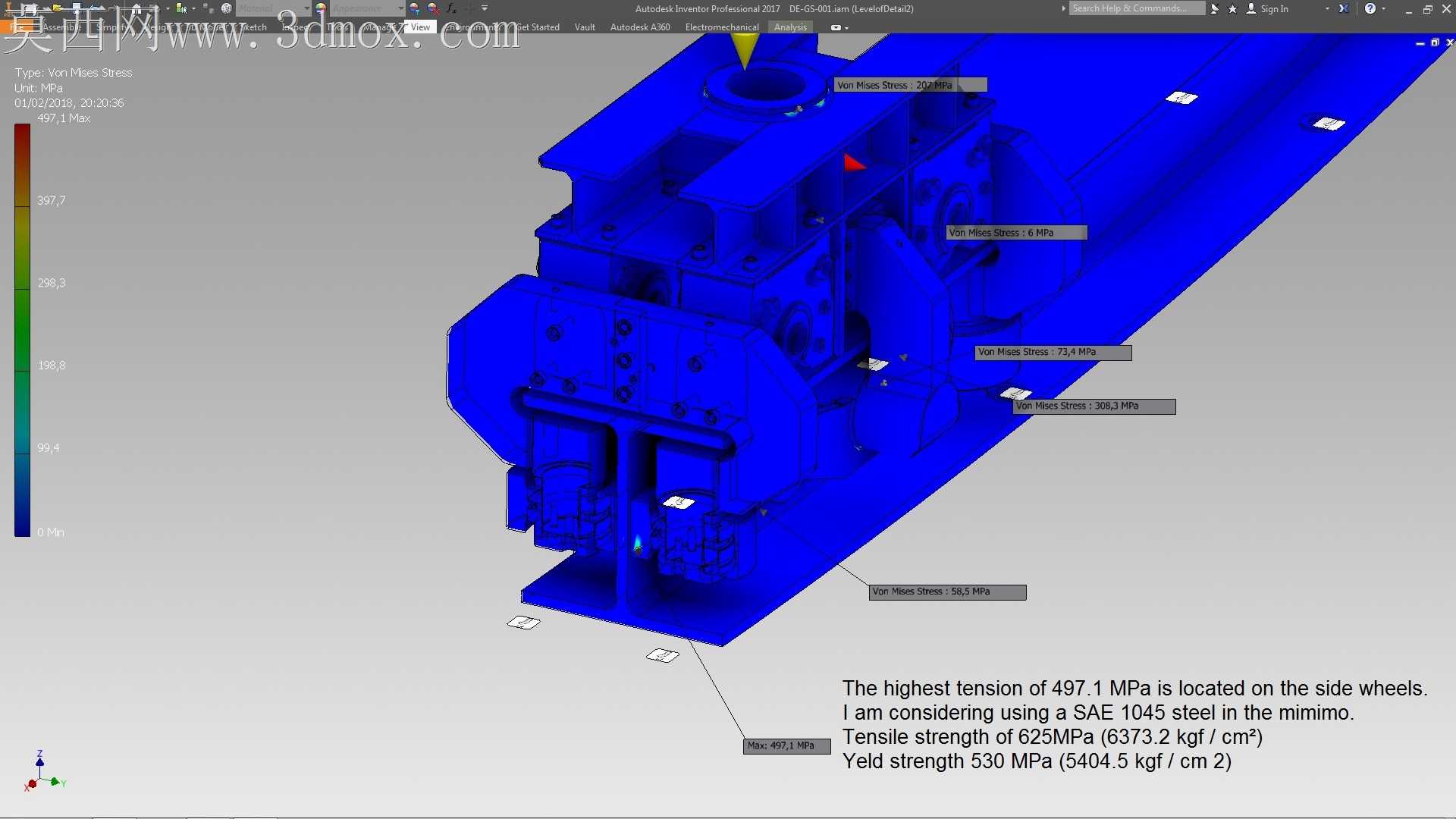

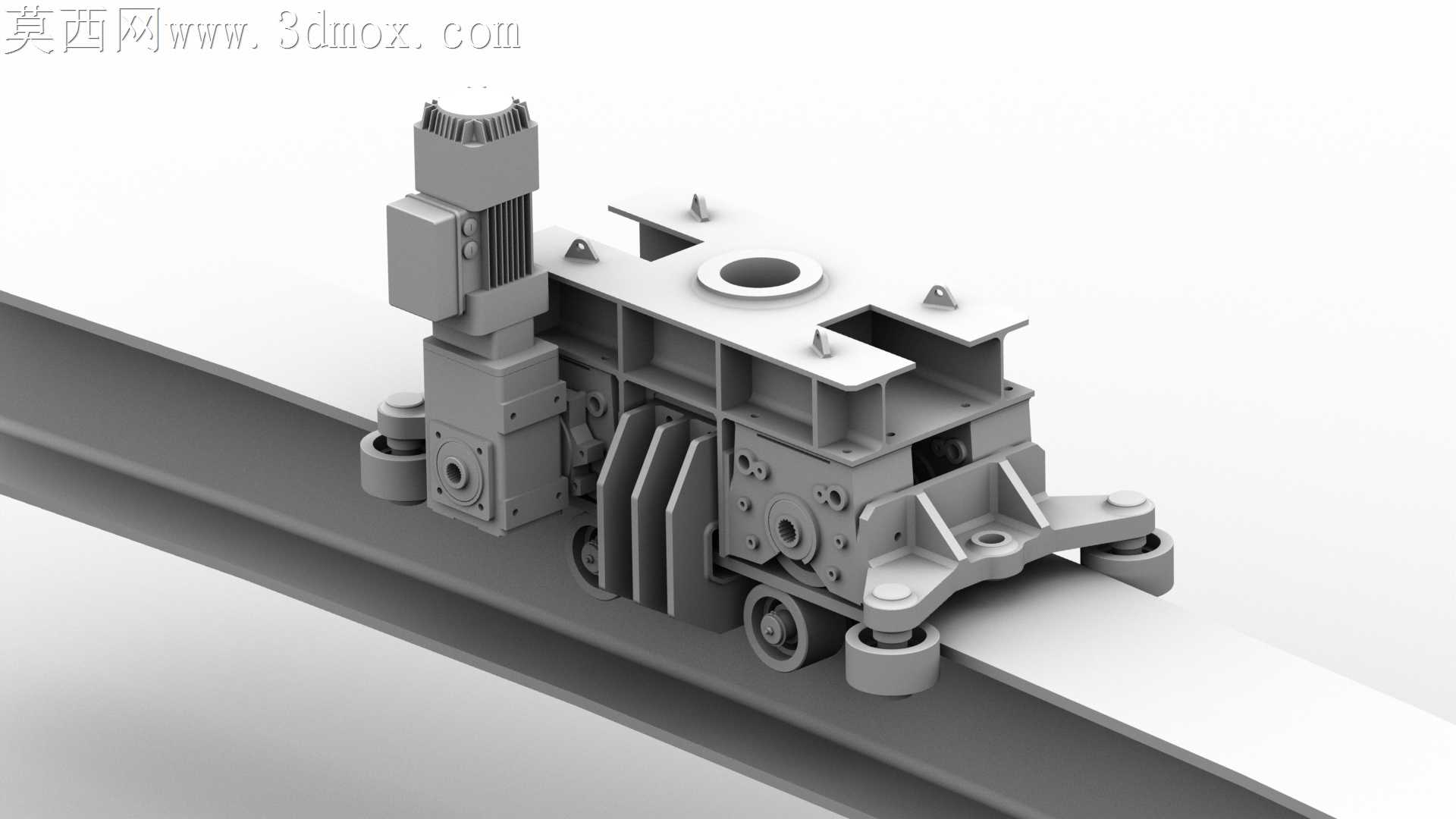

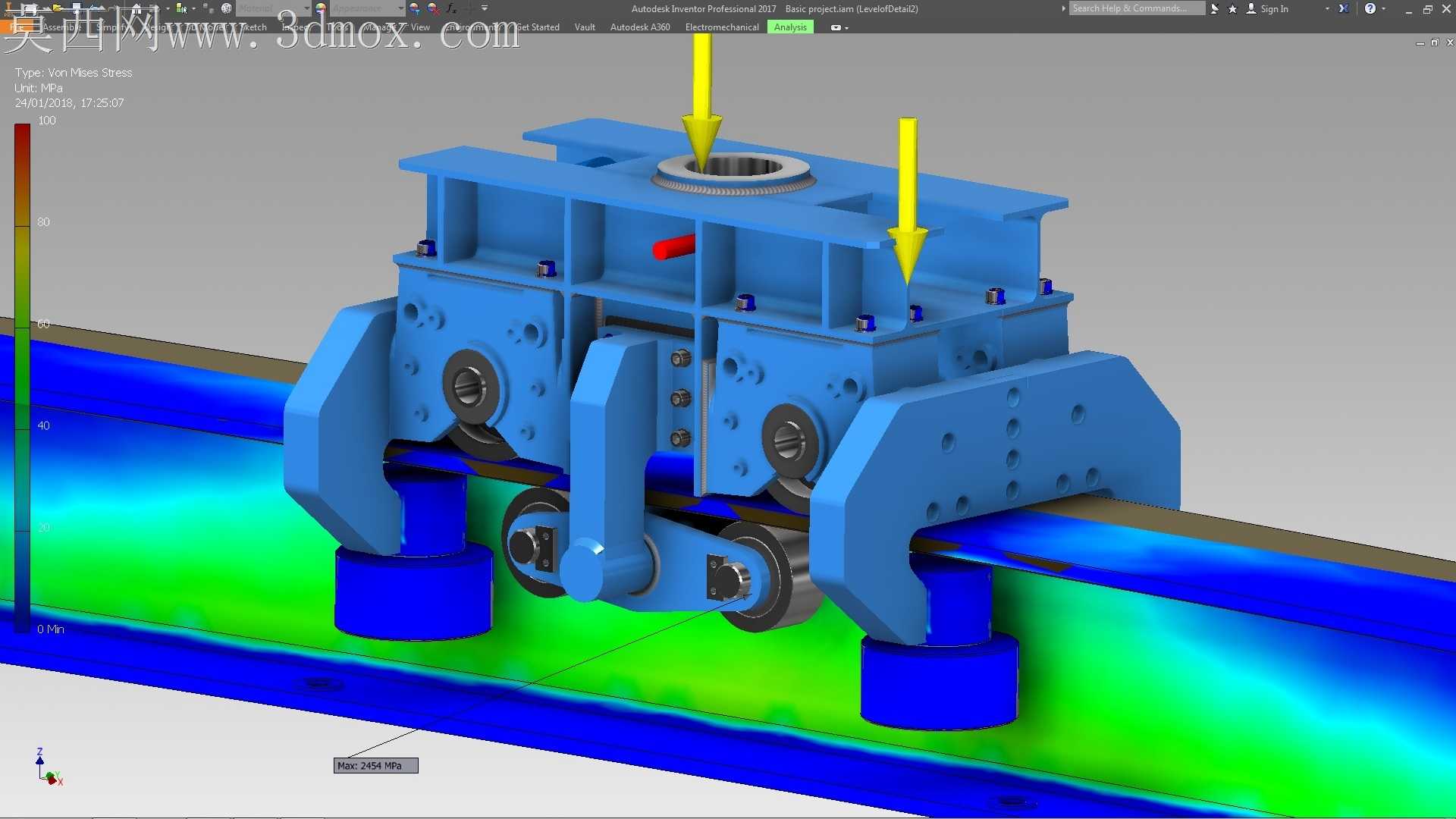

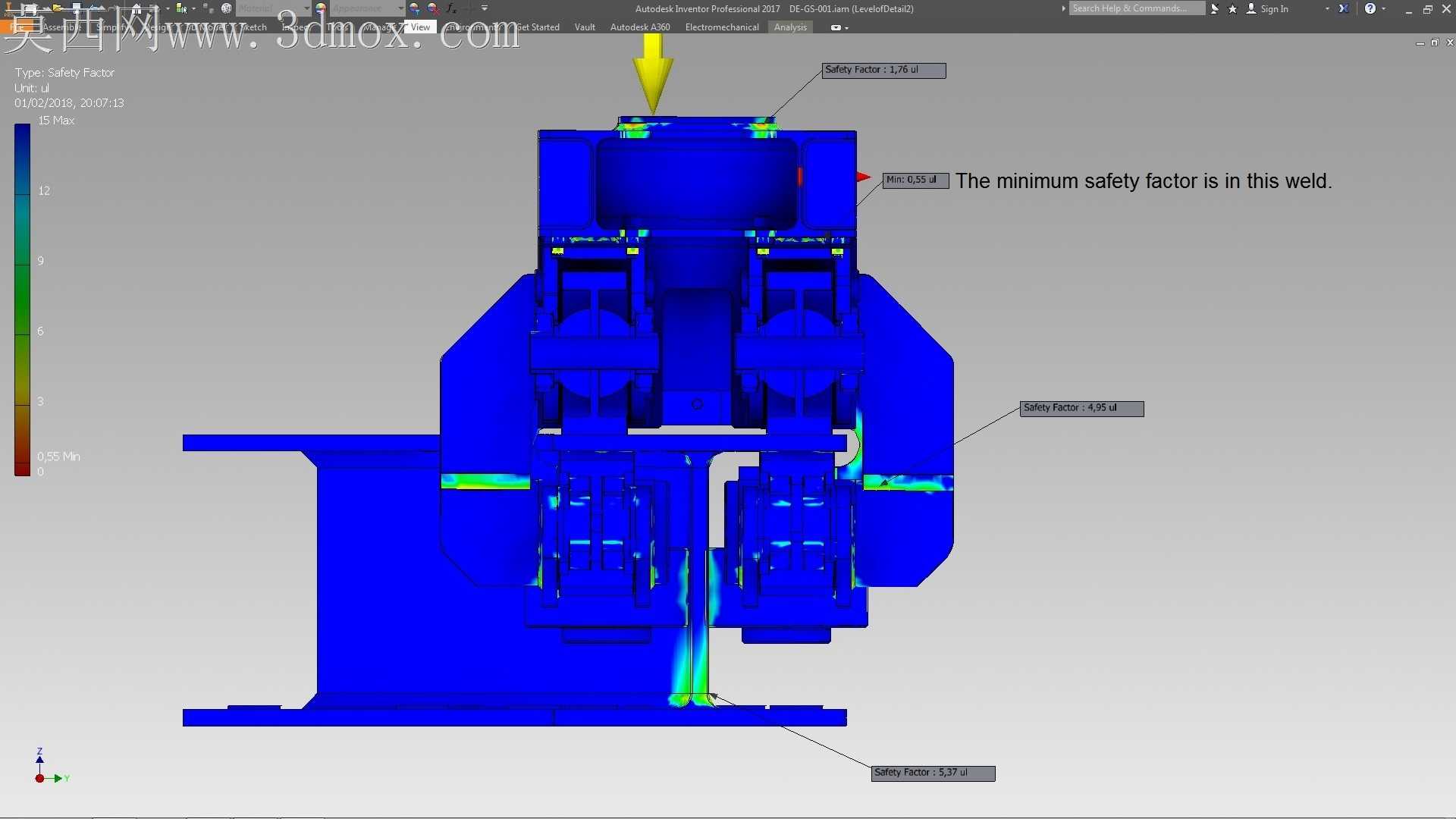

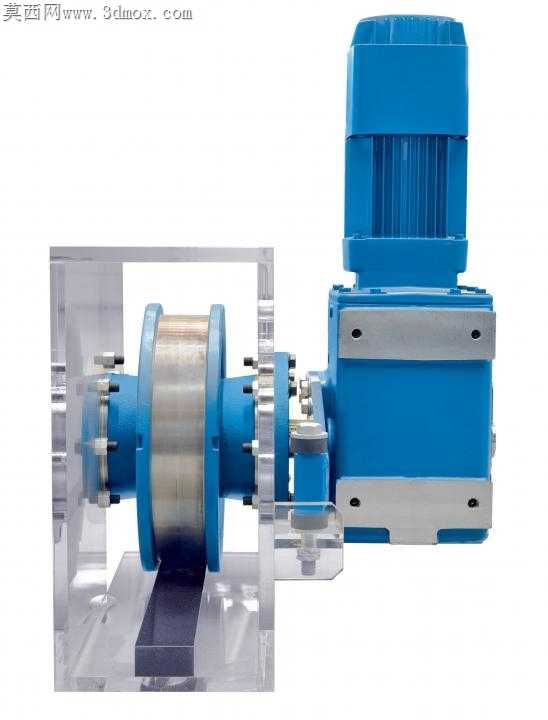

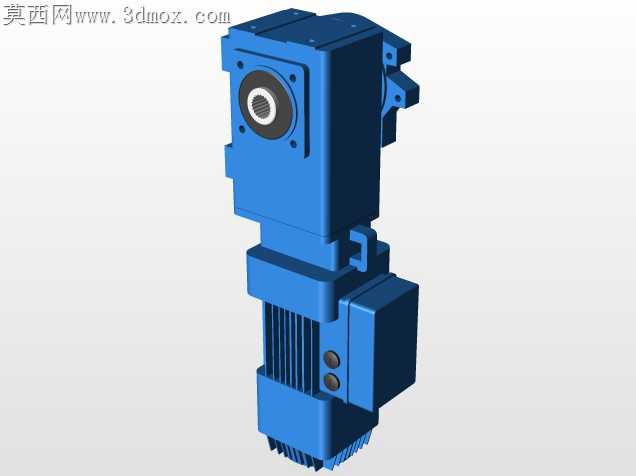

车间里常见的轨道行走机构跑边啃轨问题,八成来自轮组与轨道的配合公差失控,这套德马格驱动轮组的结构设计,恰恰把现场运维最头疼的装配偏差问题消化在了结构细节里。夹轨的双侧轮架没有做成刚性焊接一体件,每侧承压轮都预留了0.2毫米的径向浮动间隙,轮面采用微锥面修型,不是完全平直的圆柱面,轨道安装时哪怕存在每米0.5毫米的直线度偏差,承压轮接触轨道时能自动微调贴合角度,不会出现局部应力集中啃蚀轨面的情况。上方的回转支承安装座做了下沉式止口设计,止口深度比支承安装基准面高出0.15毫米,装配时不用反复打表找正,把回转支承落位拧紧紧固件就能保证同轴度,省去了现场安装时的刮研调整工序。驱动电机与减速箱的连接法兰处,特意加了一圈嵌入式定位销孔,不是靠螺栓摩擦力传递扭矩,定位销承担径向剪切力,设备频繁正反转启停时,不会出现法兰错位导致的齿轮打齿问题。轮架上的导向侧轮采用偏心轴安装结构,偏心量设计为3毫米,现场调试时转动偏心轴就能调整侧轮与轨道侧面的间隙,不用增减垫片反复拆装,调整到合适间隙后锁紧紧定螺母即可,运维效率比传统垫片调整方式提升数倍。走轮的材质选用合金锻钢,轮面做了淬火硬化处理,硬度控制在HRC45-50之间,既保证耐磨性能,又不会因为硬度过高压伤轨道表面,轮芯部分保留调质韧性,承受冲击载荷时不会出现崩裂问题。电机安装座做了镂空减重设计,不是整块实心钢件,在不影响结构刚性的前提下去掉了非受力区域的冗余材料,降低整个行走机构的自重,减少运行时的惯性冲击。管线排布的固定点都预留在了轮架的加强筋侧面,不会和运动部件产生干涉,现场布线时不用额外焊接固定支架,避免焊接应力导致轮架变形。所有连接螺栓的孔位都做了锪平处理,螺栓头能完全贴合安装面,不会因为接触面倾斜导致螺栓受附加弯矩断裂,承压面的平面度控制在0.05毫米以内,拧紧螺栓时受力均匀,长期运行也不会出现松动。
