铰接式车载卫星接收碟形天线结构设计

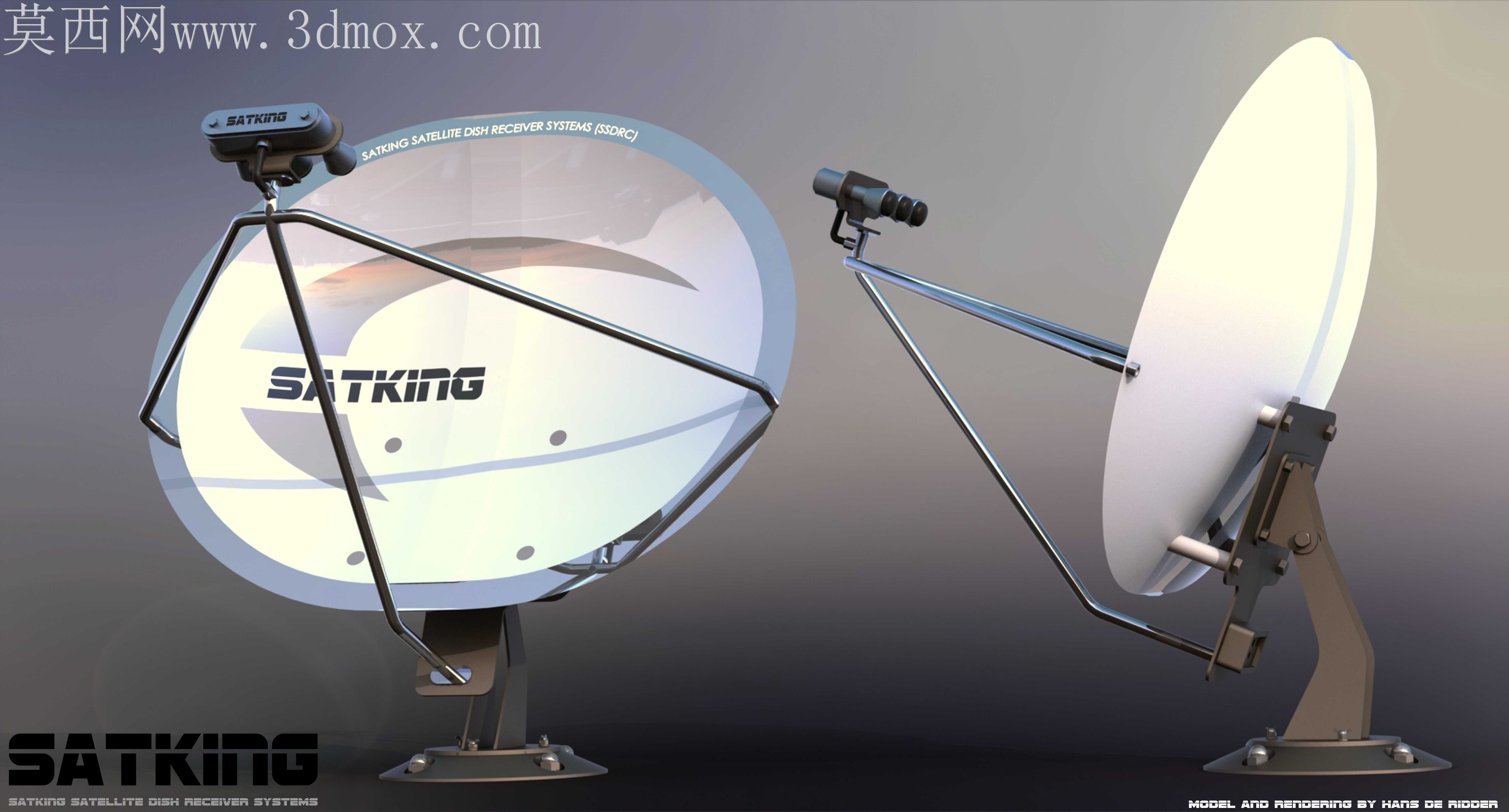

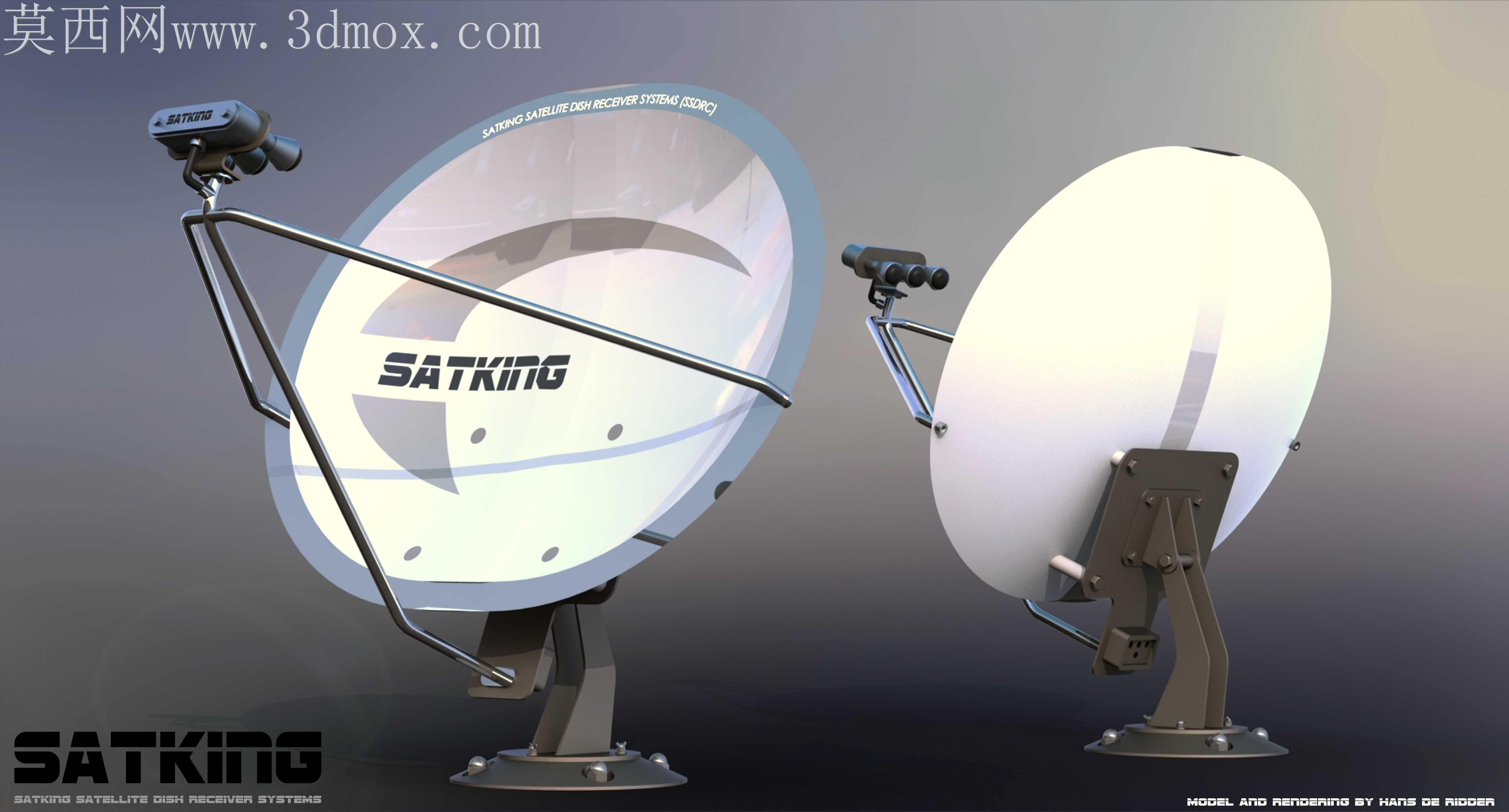

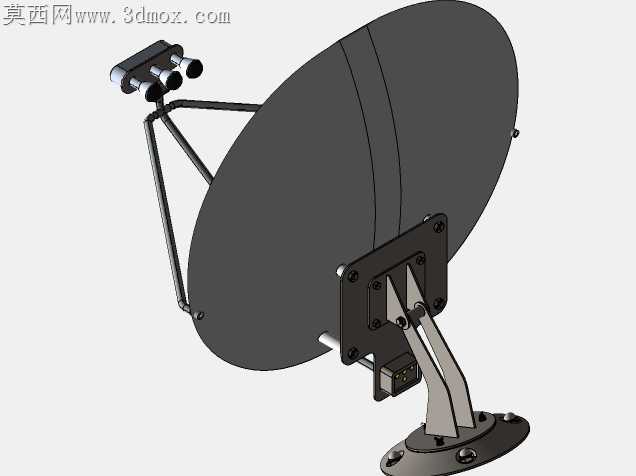

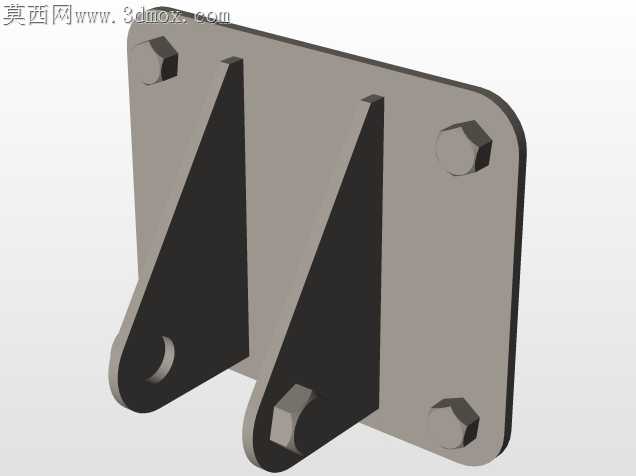

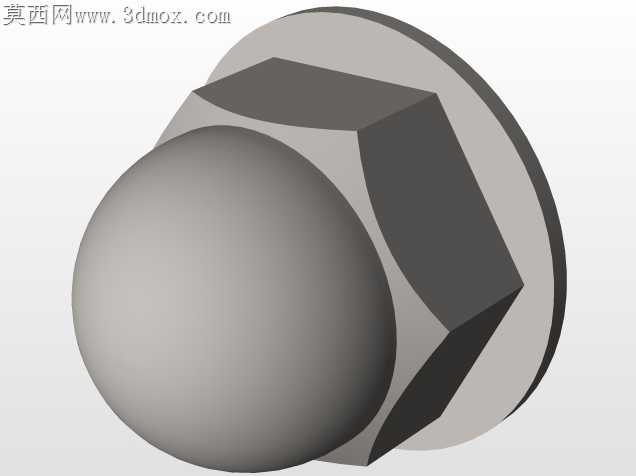

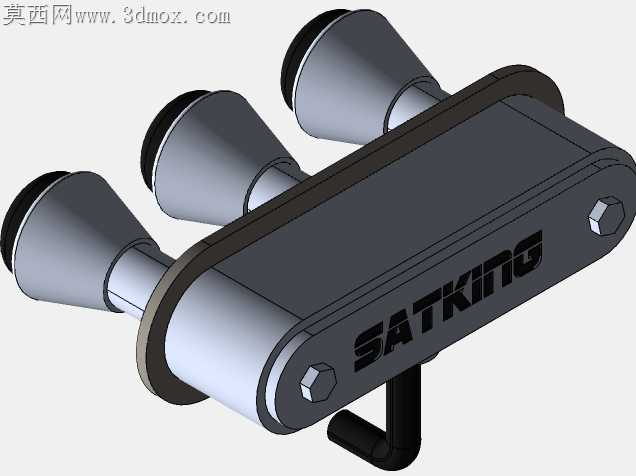

户外车载卫星接收设备常年面临颠簸震动、角度反复调整的工况，常规固定式碟形天线很容易出现支架形变、对焦偏移的问题，铰接结构的设计恰恰是冲着这些现场痛点来的。碟面采用渐变抛物曲面成型，边缘做了卷边强化处理，薄板材冲压后不会因为长期迎风出现曲面塌陷，曲面曲率经过反复校准，焦点刚好落在馈源安装位的中心区域，不会因为支架微调出现信号散焦。铰接支架的管材弯折角度避开了应力集中区，弯折处预留了微小的圆弧过渡，不会因为反复掰动调整角度出现金属疲劳断裂，支架和碟面的连接点采用嵌入式压片固定，不是简单的螺丝穿孔锁附，哪怕车辆在非铺装路面长时间颠簸，连接位也不会出现松动晃荡。俯仰调节的铰接轴位做了阻尼衬套嵌套，调整角度时能停在任意倾角位置，不会因为自重出现下滑，也不会因为阻尼过大掰动费力，底座的固定法兰盘预留了多组安装孔位，既能适配车顶行李架的通用安装间距，也能通过抱箍固定在户外支架上。馈源支架的延伸臂做了斜向加强筋处理，不会因为碟面迎风受力出现馈源抖动，高频头安装位预留了微调间隙，安装时可以小范围挪动校准极化角度，不用反复拆装整个支架。碟面背面的加强筋呈放射状排布，顺着抛物面的受力方向延伸，不会在曲面背面形成突兀的凸起，喷涂漆面时也能均匀覆盖，不会出现积液留痕的问题。金属支架的焊接位置都做了打磨钝化处理，没有尖锐的焊渣凸起，户外使用时不会刮伤线缆或者操作人员的手部，线缆顺着支架内侧的走线卡扣排布，不会裸露在支架外侧被风吹日晒老化，也不会在调整角度时被铰接位夹破线皮。这套结构没有冗余的装饰部件，每一处弯折、每一个连接点都服务于户外使用的稳定性，哪怕在大风环境下调整接收角度，碟面也不会出现剧烈晃动，铰接位的阻尼能稳稳锁住调整后的角度，不用额外加装锁止旋钮，操作起来更顺手。
