多安装形式工业重载脚轮结构设计

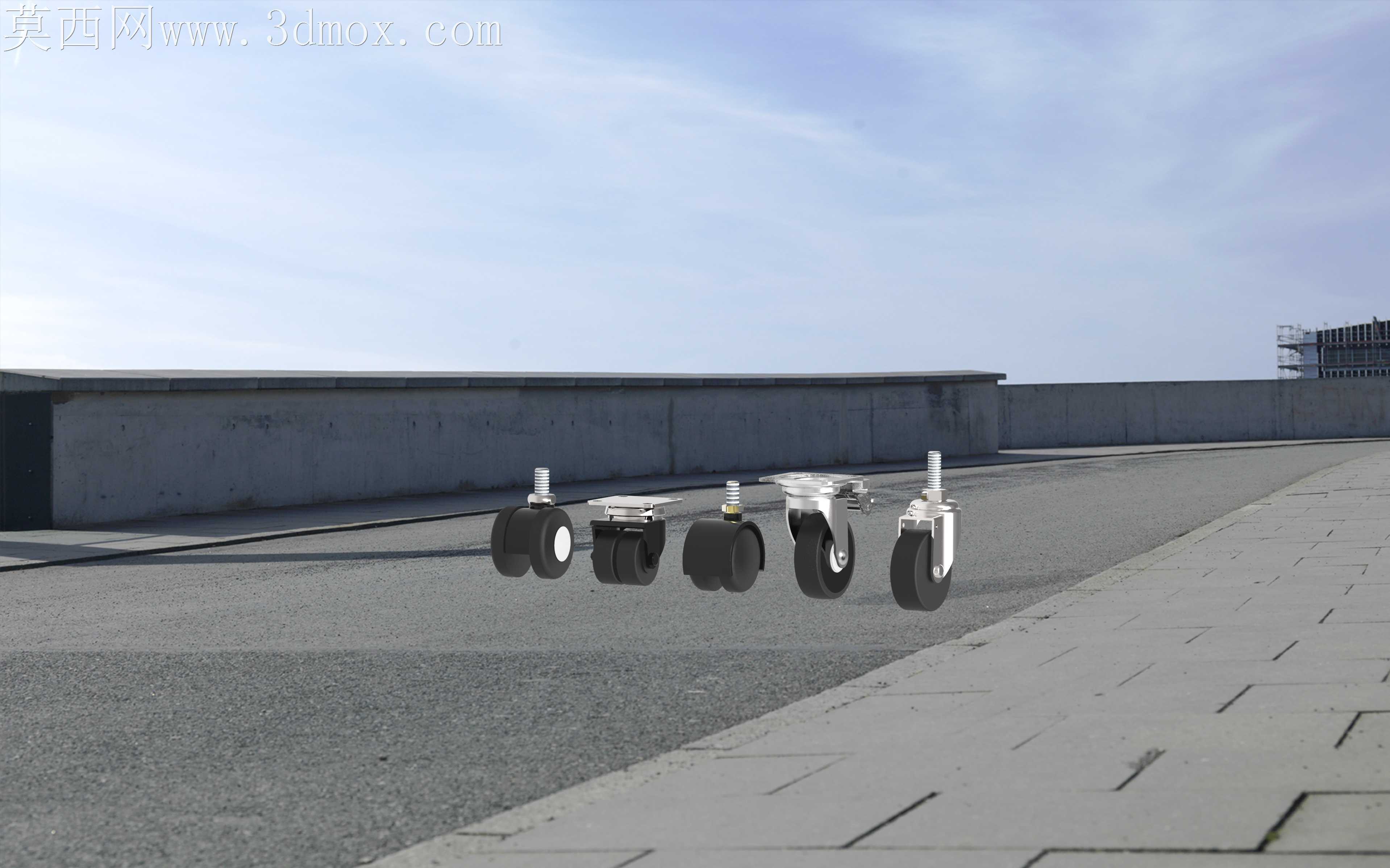

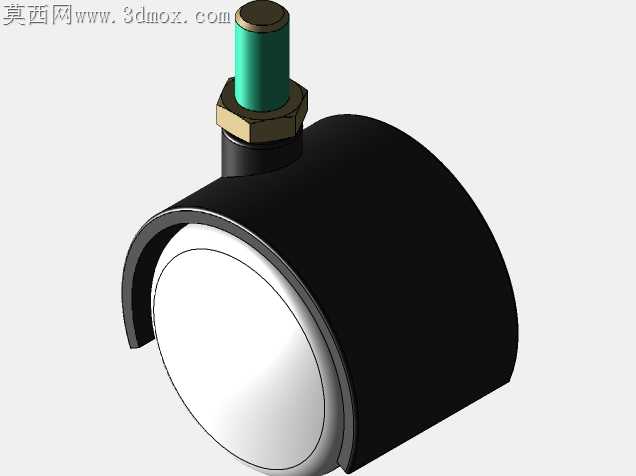

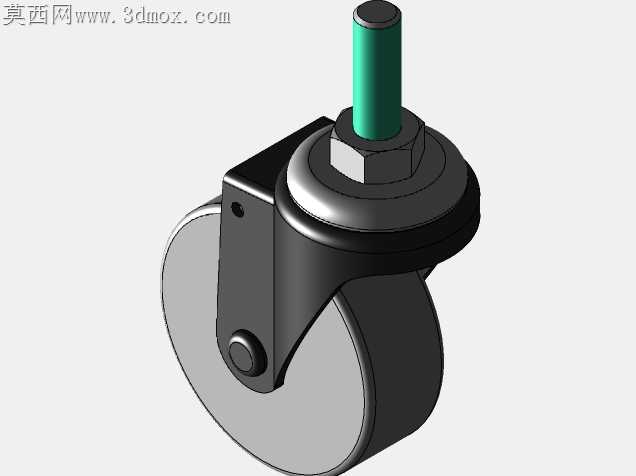

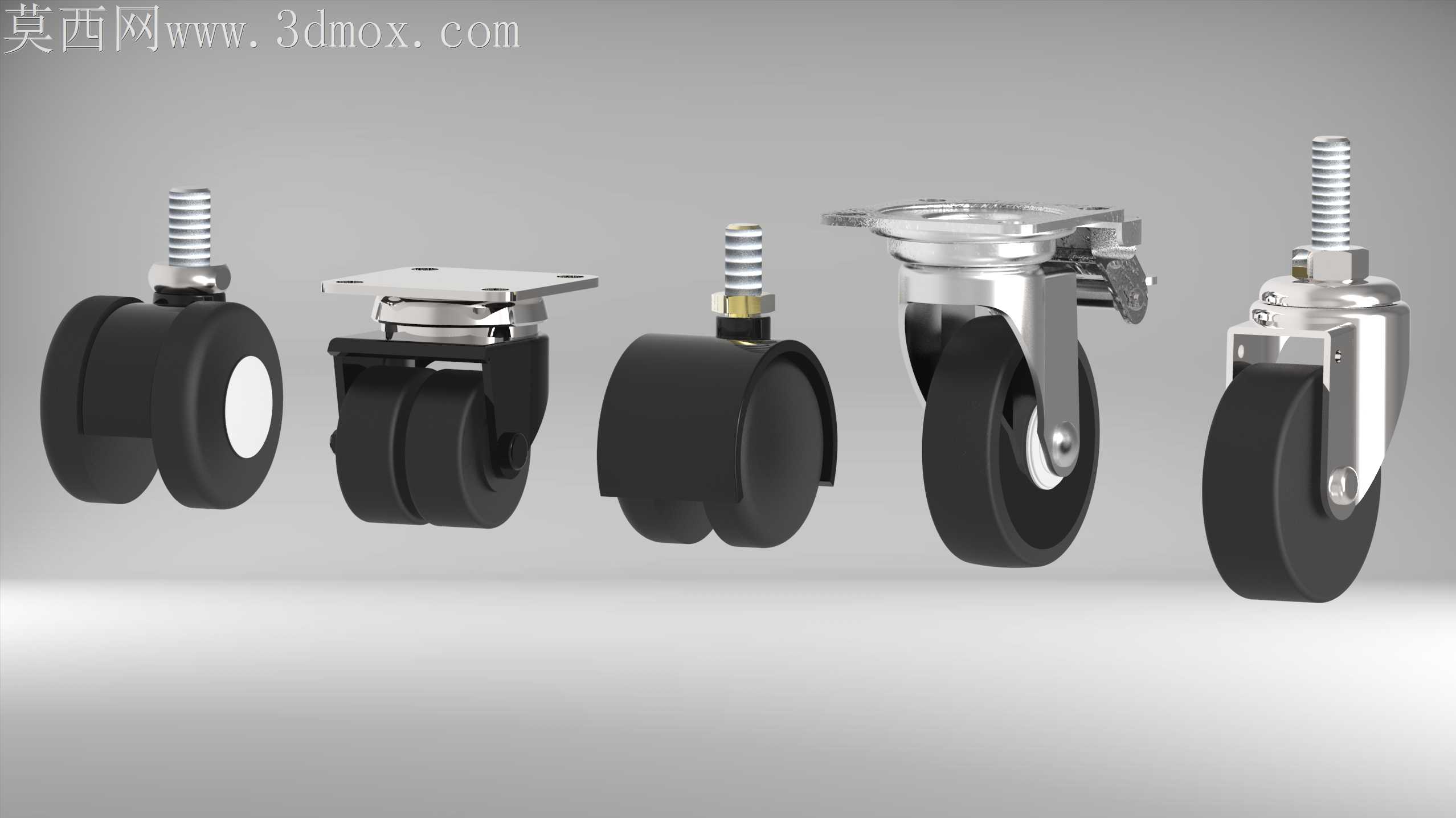

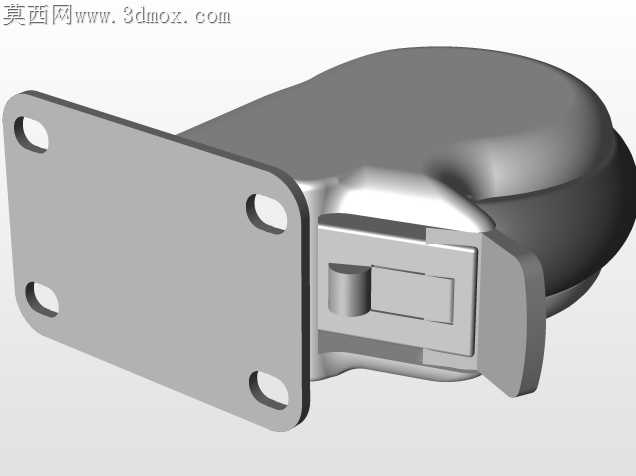

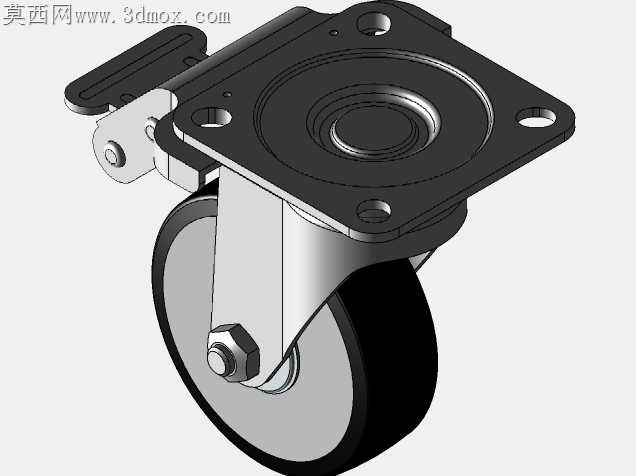

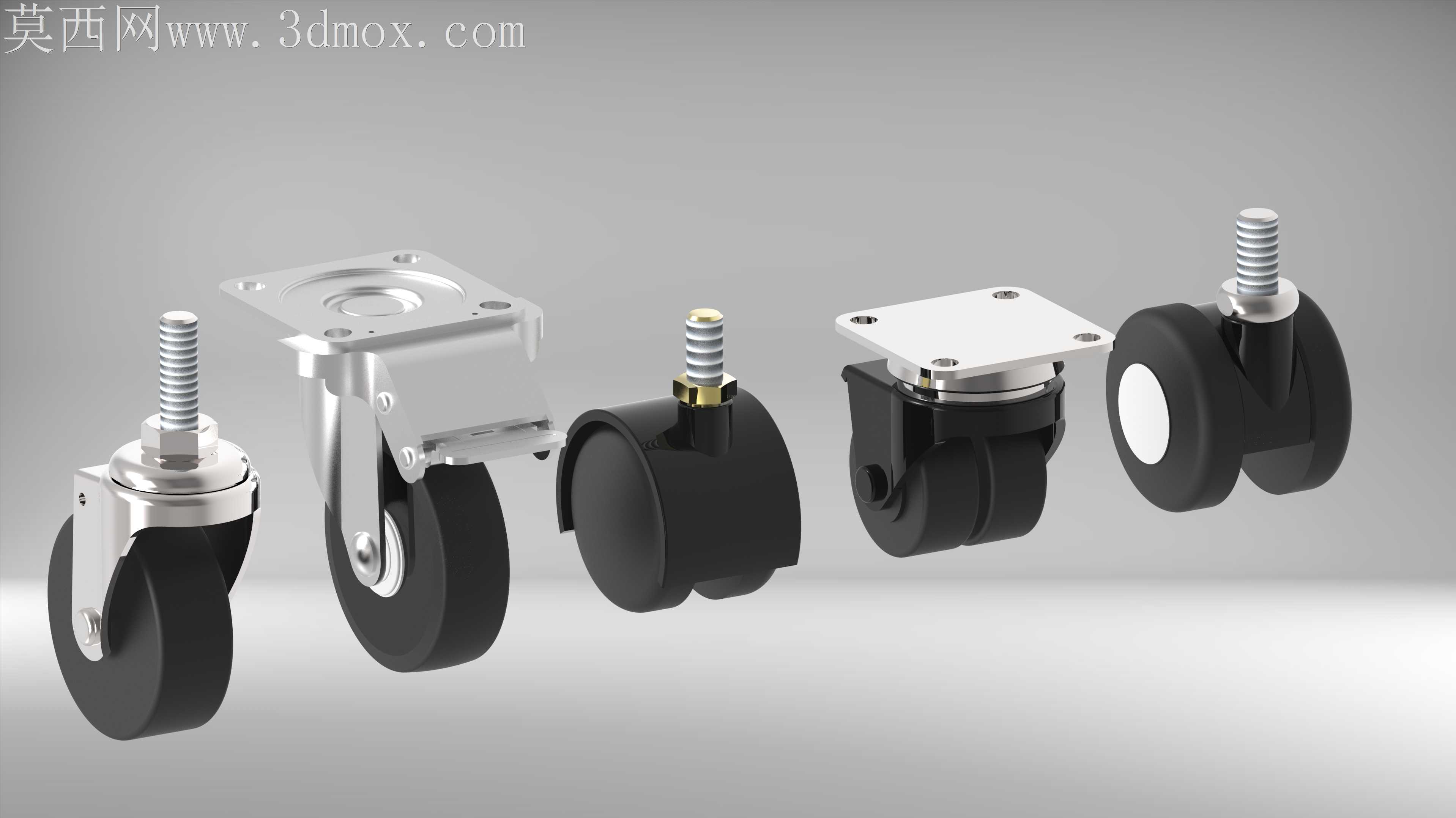

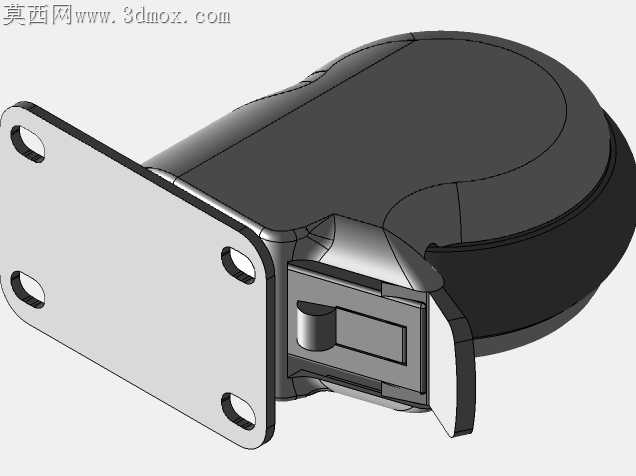

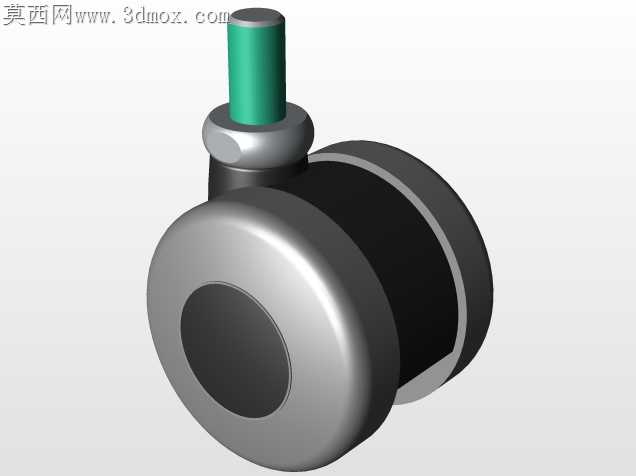

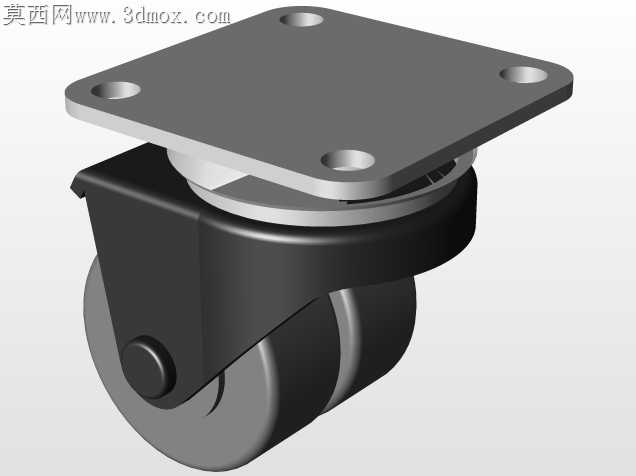

车间周转设备、移动工装架的脚轮失效，八成问题出在安装衔接段的应力集中——螺杆款拧入深度不足受侧向力易滑牙，平板款安装孔位偏差强行锁附会让支架长期受扭，带刹车款的制动拨片干涉轮面会导致刹车半联动磨损。这套脚轮的结构设计，从加工适配角度把这些现场高频痛点逐一落地。轮体采用双轮并排与单轮宽面两种构型，双轮款的轮架分叉内侧预留了0.3mm的加工退刀槽，数控车削支架转轴位时不会在根部留下刀痕应力集中点，轮片与支架的接触面做了微弧倒角，压装轴承时不会刮伤轴承外圈的橡胶密封圈，避免车间粉尘、切削液渗入轴承内部卡滞滚道。不同安装形式的衔接段做了统一的公差适配，螺杆款的螺纹段收尾处做了3圈退刀螺尾，现场安装时不会因为螺纹拧到底出现虚接，平板款的四个安装孔做了0.5mm的长圆余量，现场工装架底板孔位有小偏差时不用重新扩孔，直接调整位置就能锁附，不会强行拉扯支架导致变形。刹车款的制动拨片转轴做了阻尼嵌件，长期拨动不会出现松旷晃荡，拨片与轮面的接触块采用耐磨尼龙材质，制动时不会刮伤聚氨酯轮面留下凹痕，避免轮面失圆推行时出现颠簸抖动。轮面的聚氨酯层与内芯的结合面做了环形滚花压槽，注塑包胶时胶料能嵌入滚花槽内，长期重载推行不会出现胶层与内芯脱胶分离的问题，轮芯的轴承位采用H7公差配合，压入标准深沟球轴承后不会出现跑内圈、跑外圈的旷量，推行时没有多余的异响晃动。支架的金属表面做了镀锌钝化处理，加工时的折弯圆角统一做R2过渡，不会出现镀锌层在尖角处过薄生锈的问题，适配车间潮湿、有切削液飞溅的工况。螺杆款的顶部加装了尼龙锁紧垫圈，设备移动时的振动不会让螺杆慢慢松脱，避免脚轮从设备底部脱落引发安全隐患。
