E型与C型开口弹性挡圈紧固组件

　　在流体控制、小型传动机构、仪器仪表装调的日常作业里，轴系零件的轴向窜动一直是影响设备运行精度与寿命的核心问题之一，这类开口弹性挡圈就是针对小直径轴段的轴向限位需求开发的紧凑紧固方案，不需要在轴上加工复杂的定位台阶，也不用额外配置锁紧螺母、止动垫片这类占用轴向空间的零件，就能完成轴承、齿轮、阀芯组件这类回转零件的轴向位置锁定。从实际装配场景来看，这类挡圈常被用在减压阀的阀芯推杆限位、小型气动元件的活塞定位、精密仪器的调节轴端固定位置，尤其是安装空间局促、轴径尺寸偏小的场合，挡圈本身的厚度薄、安装后突出轴面的尺寸小，不会和周边的阀腔内壁、传动齿轮端面、密封件安装槽产生运动干涉，能大幅压缩整个组件的轴向布局尺寸。

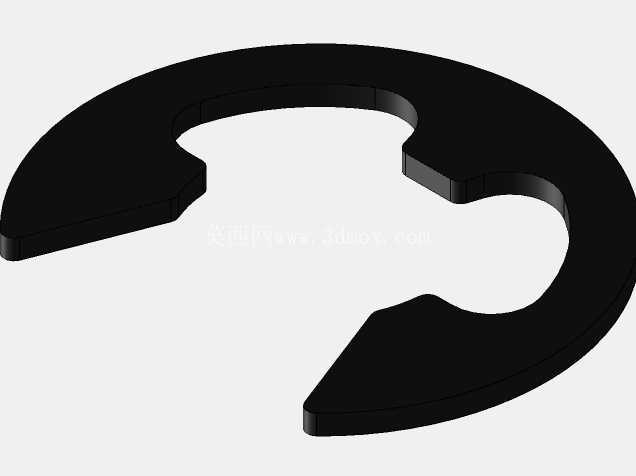

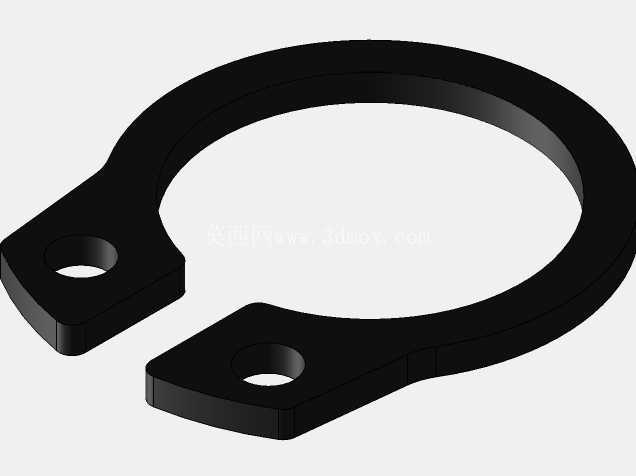

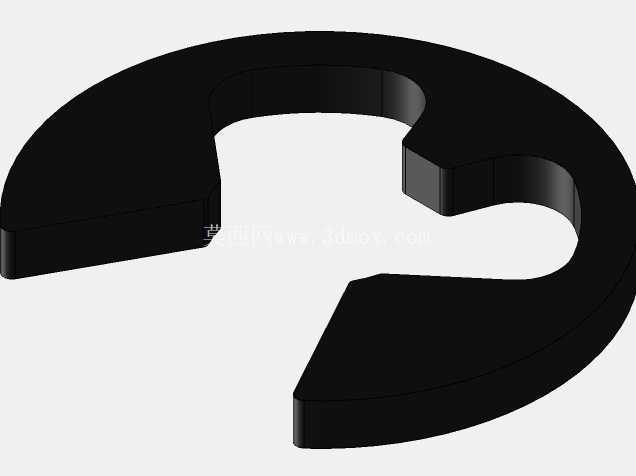

　　设计这类挡圈的时候，首先要匹配对应轴径的卡环槽尺寸，挡圈的开口弧度、内圈卡入槽内的咬合深度是核心参数，E型挡圈的三个卡接点位能在轴周向形成均匀的卡紧力，避免单侧受力导致挡圈在受轴向冲击时从槽内弹出；C型挡圈的整圈环抱结构则更适合承受较大轴向载荷的场合，安装时可以用卡簧钳撑开开口直接推入轴上的卡槽，不需要对轴端做额外的倒角引导也能顺利装配，拆卸时同样用卡簧钳夹持开口处的钳孔就能顺利取出，不会在轴表面留下压痕或者划伤。

　　从安装边界来看，这类挡圈装配完成后，外圈的最大外径需要比被限位零件的内孔或者安装腔的内径小0.2到0.5毫米，避免挡圈随轴转动时和静止的腔壁发生摩擦，同时挡圈的厚度要和轴上卡槽的宽度保持过渡配合，间隙过大会导致挡圈在槽内出现轴向窜动，长期受交变载荷冲击容易出现疲劳断裂，间隙过小则会导致装配时挡圈无法完全卡入槽底，出现局部翘起的问题，影响限位可靠性。挡圈的开口尺寸设计也需要兼顾装配便利性和卡紧可靠性，开口张开量控制在能顺利越过轴径即可，过大的张开量会导致挡圈装配后产生永久塑性变形，失去应有的卡紧力，过小则会导致装配难度提升，甚至在安装过程中出现挡圈弹飞的问题。

　　在实际选型过程中，还要考虑挡圈的工作环境，如果是在减压阀这类存在流体冲刷、偶尔有腐蚀介质接触的场合，挡圈的材料需要匹配对应的耐腐蚀性能，同时挡圈的边缘不能有锐边毛刺，避免安装过程中划伤轴表面或者周边的密封橡胶件，导致密封失效。很多新手设计人员在选用这类挡圈时，容易忽略挡圈安装后对被限位零件的支撑面宽度，挡圈和被限位零件的接触环宽需要足够覆盖零件的端面受力区域，避免零件端面局部受力过大出现压痕，长期运行后出现零件移位的问题。另外在做三维建模的时候，挡圈的自由状态和装配状态的尺寸差异也要做充分考虑，自由状态下挡圈的内径比轴上卡槽的底径略小，装配撑开后卡入槽内时，挡圈的内圈完全贴合槽底，外圈和被限位零件的端面完全贴合，才能保证限位的可靠性，建模时如果直接按照装配尺寸做自由状态的模型，会导致后续做装配仿真、干涉检查时出现和实际工况不符的偏差，影响整个组件的设计校验结果。
