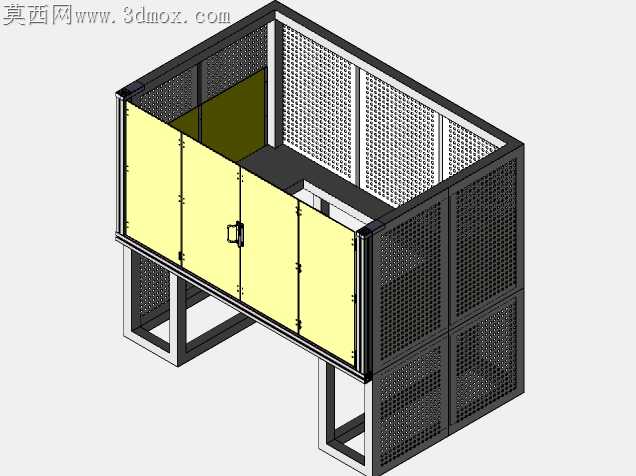

带冲孔围挡的透明防护折叠门结构

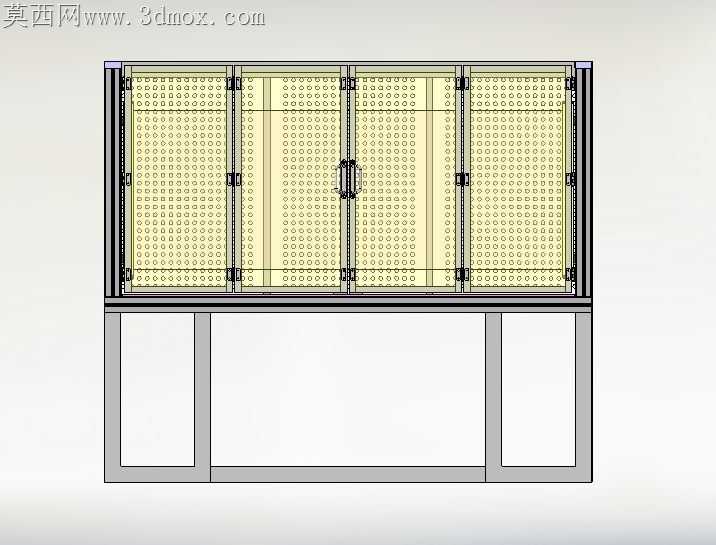

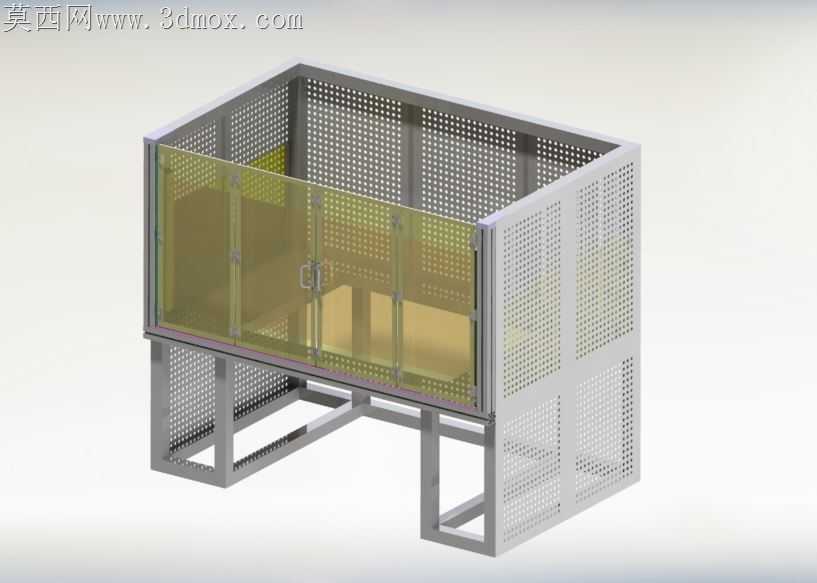

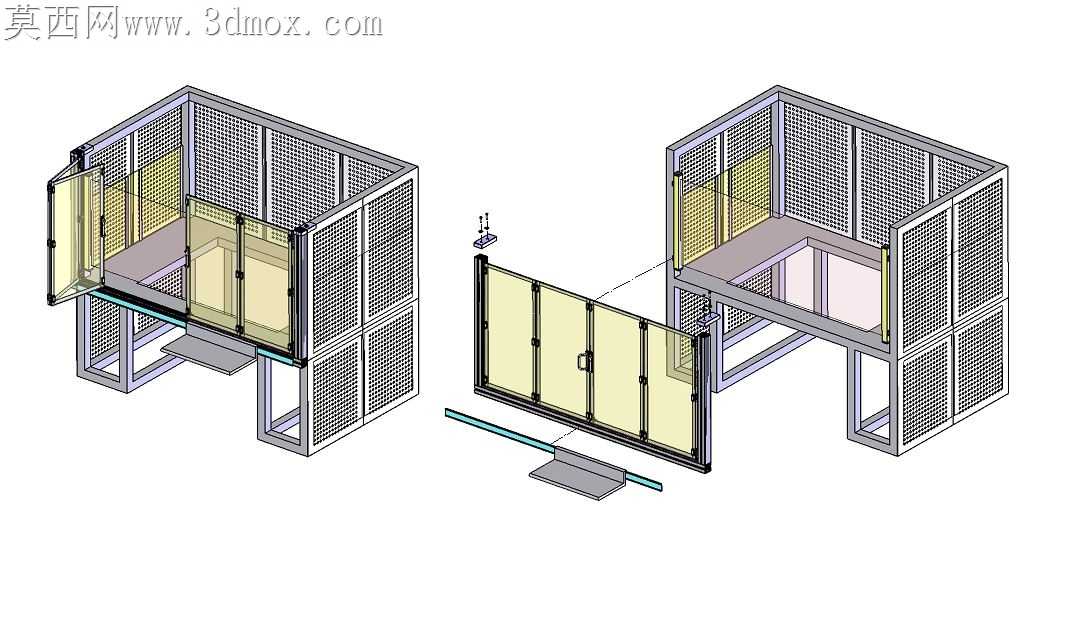

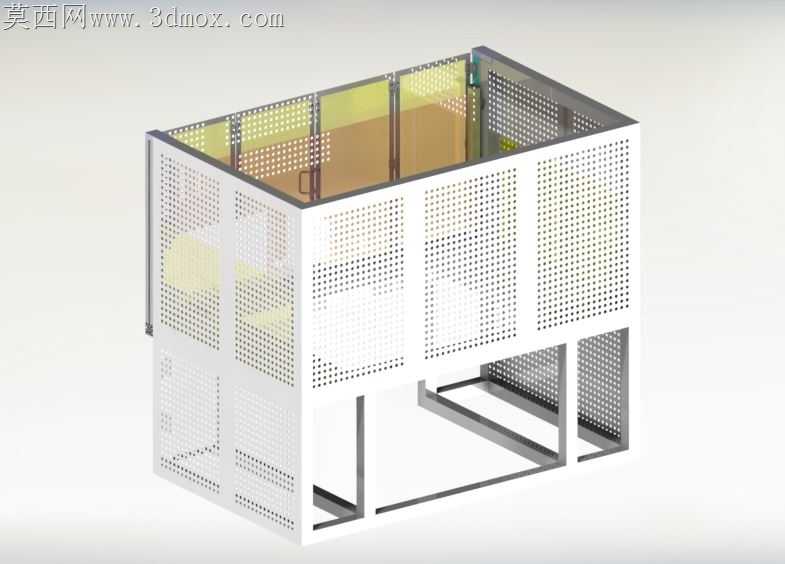

车间设备外围的防护围挡最容易出现的问题，就是开合处的门体长期受设备振动影响出现铰链松旷，要么关不严留安全缝隙，要么开合卡滞蹭到周边机架，这款带折叠结构的防护门在加工适配阶段就把这些现场痛点揉进了每一处细节里。冲孔围挡的孔距没有照搬常规装饰网板的等距排布，靠近设备操作侧的孔位特意做了加密处理，既不遮挡设备运行状态的观察视线，又能阻挡加工飞溅的细小切屑飞出防护区，板件折弯时特意在每块冲孔板的边缘留了15mm的无孔压边，压边处做了向内的1.2mm折边，不用额外加装包边条就能避免板边毛刺划伤人手，也能让板件拼接时的贴合面更平整，不会因为冲孔边缘的形变出现拼接缝隙不均的问题。透明视窗部分没有采用整板嵌装的常规做法，而是把视窗分成了和折叠门单扇宽度匹配的小块，每块视窗的四周都用U型橡胶条嵌在门体框架的卡槽里，卡槽的深度留足了3mm的热胀冷缩余量，哪怕车间冬夏温差超过四十度，透明板材也不会因为膨胀出现拱起变形，或是因为收缩出现松脱异响。门体底部的支撑机架没有采用满焊连接，方管拼接处全部用了间断焊加打磨找平的工艺，焊道避开了后续要安装调整脚杯的位置，机架底部的横撑特意做了下沉处理，既不会挡住地面走线的线槽，也能让清洁地面时的污水不会积存在机架缝隙里。折叠铰链的安装位在加工时就做了同轴度校验，每扇门的铰链孔位都用同一套钻模加工，避免现场拼装时出现孔位偏差导致门体开合不顺，铰链选用了带阻尼的款式，开合到任意角度都能停住，不会因为车间里的气流或是设备振动出现门体自行滑动的情况。门体和后侧固定围挡的衔接处留了2mm的均匀缝隙，缝隙处加装了隐形的毛刷条，不会影响门体开合，又能阻挡细小的灰尘从缝隙处飘出，适配有洁净要求的加工工位使用。
