气动快插式1/4口径8mm气管空气接头

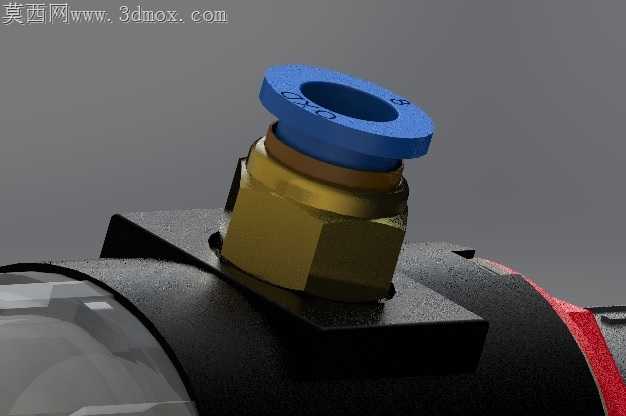

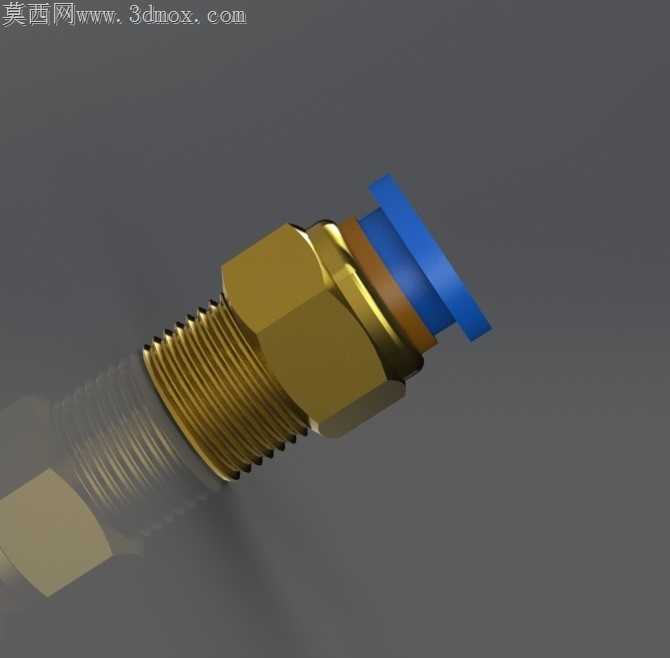

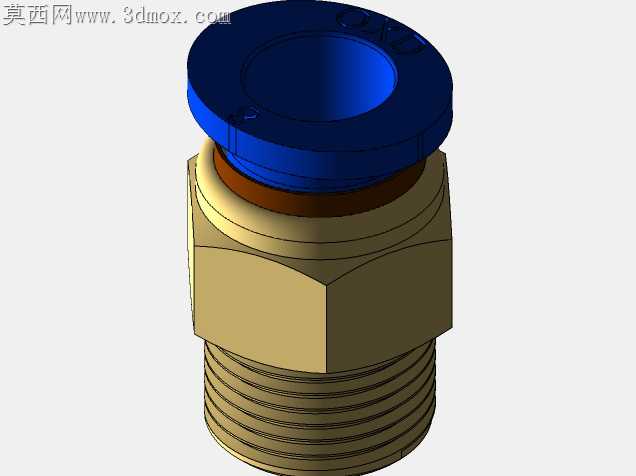

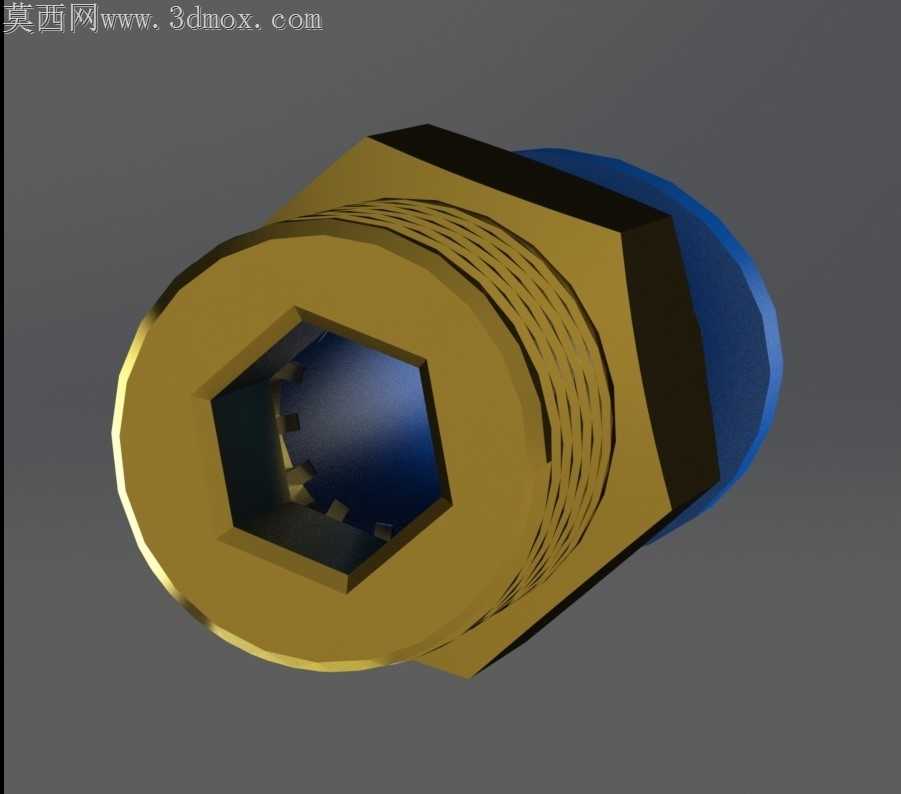

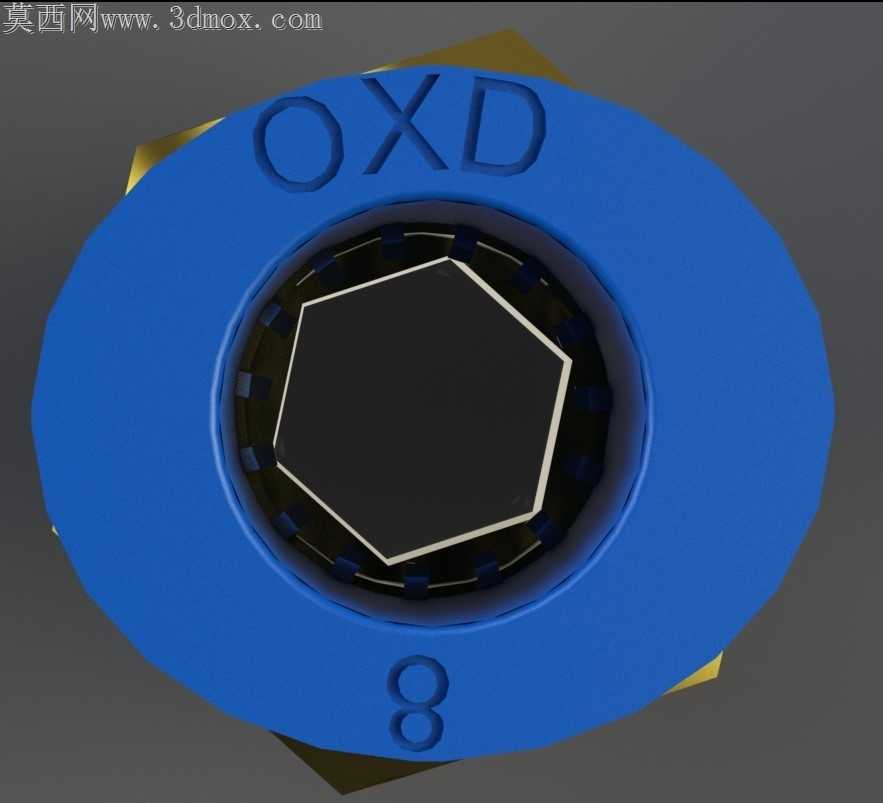

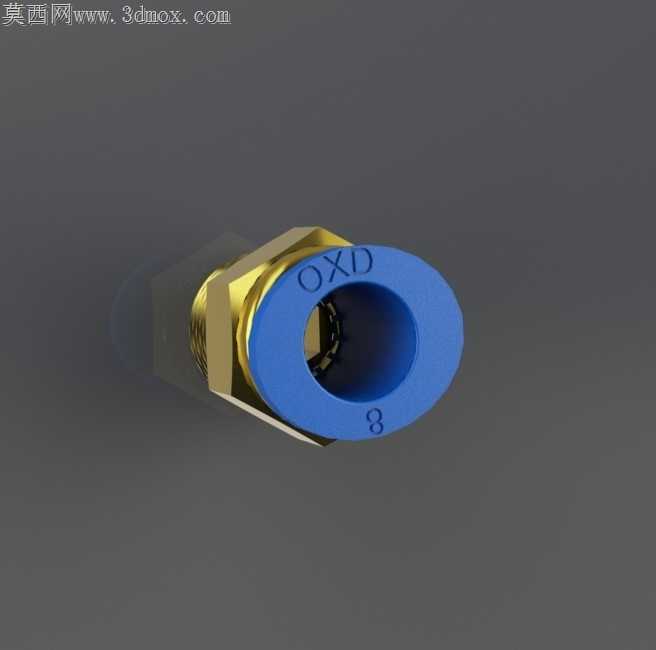

气动管路现场装配最容易出问题的环节，永远是接头与气管、安装基面的配合公差，很多现场漏点都来自接头结构设计时没考虑实际装配的偏差余量。这款快插接头的外六角扳拧面做了1.2mm的倒角过渡，不是为了外观好看，是现场用套筒或者开口扳手拧动的时候，不会因为六角棱边的锐角刮破工人的劳保手套，也能避免扳手卡滞在棱边毛刺上，拧入螺纹孔的时候能更顺畅对准螺牙，不会因为扳拧角度偏斜乱牙。蓝色的快插卡圈采用了锥面导向设计，管口做了0.3mm的圆弧倒边，气管插入的时候不需要刻意找正，顺着锥面就能滑入卡爪位置，不会像直角边的卡圈那样容易刮伤气管外壁的PU层，埋下后期漏气的隐患。卡圈下方的黄铜密封座做了滚花防滑处理，不是装饰纹路，是装配的时候手指捏持不会打滑，尤其是手上沾了气动润滑油的时候，也能稳稳把接头按进安装位，不需要额外用工具夹持接头主体，避免夹伤表面的镀层。接头底部的螺纹段预留了0.8mm的密封带缠绕空间，不会因为螺纹拧到底的时候密封带被挤入管路内部，堵塞气路造成气压不稳。六角主体和安装基面接触的端面做了精磨处理，平面度控制在0.02mm以内，搭配紫铜密封垫的时候能完全贴合基面，不需要额外打密封胶就能承受1MPa的工作气压，后期拆卸维护的时候也不会有残胶留在螺纹孔里，清理起来省很多功夫。快插内部的不锈钢卡爪做了不等分齿设计，抱紧气管的时候受力更均匀，不会因为长期气压脉冲冲击出现气管松脱的情况，反复插拔几十次之后卡爪的抱紧力也不会出现明显衰减，适合车间里频繁更换气路的工位使用。接头表面的镀镍层厚度控制在8μm，既不会因为镀层太厚影响螺纹配合精度，也能在车间潮湿的环境里长期使用不生锈，不会出现锈死在安装孔里拆不下来的情况。
