德标A型高强度起重连接钩环结构设计

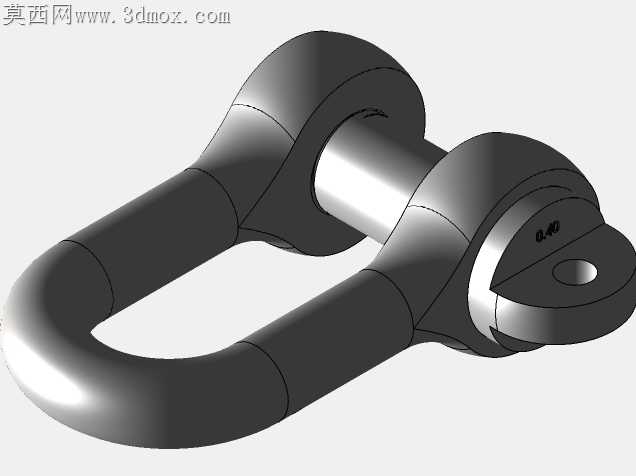

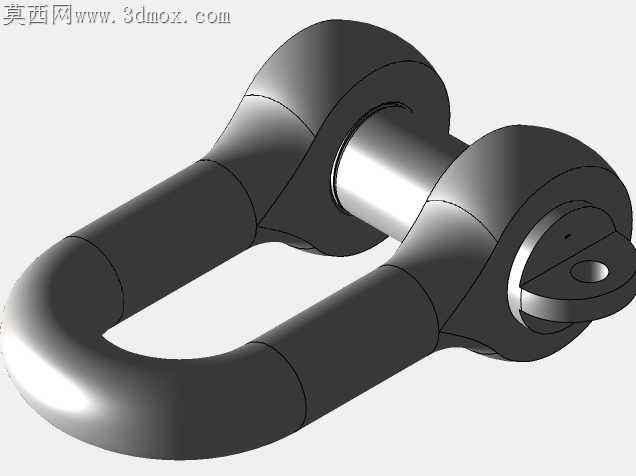

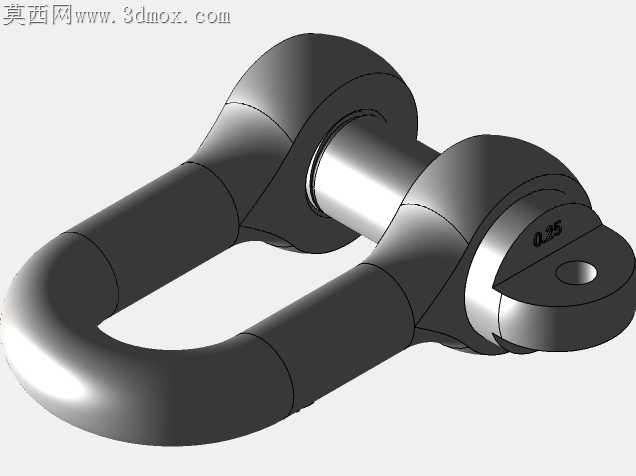

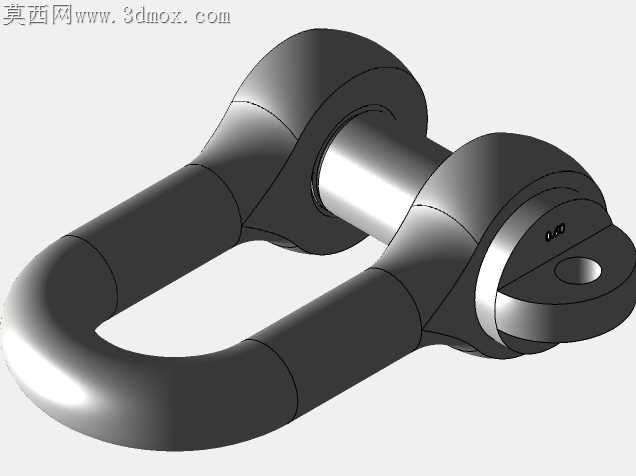

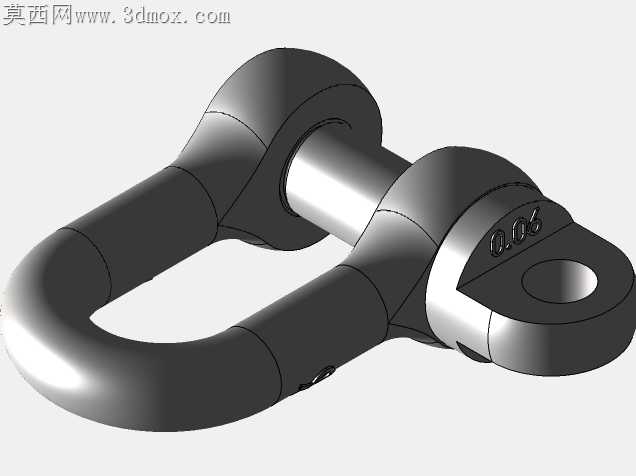

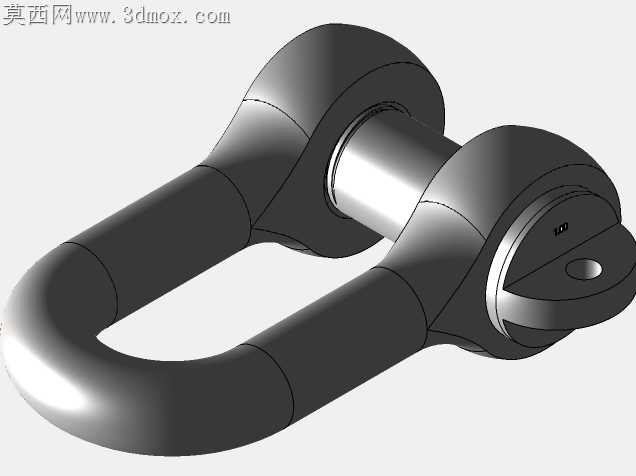

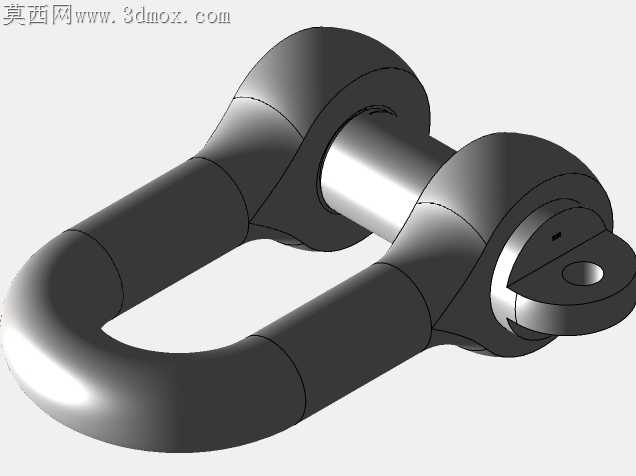

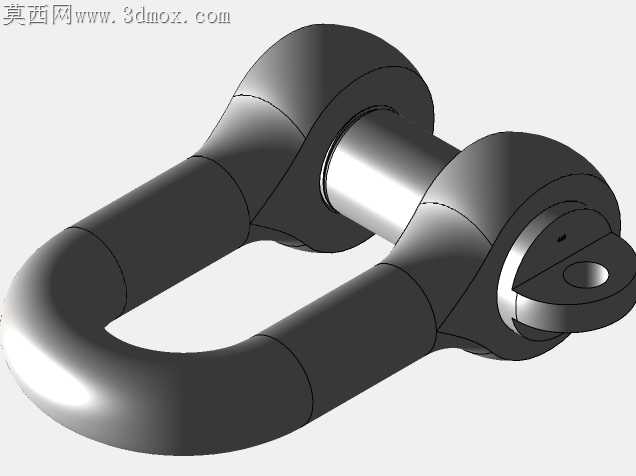

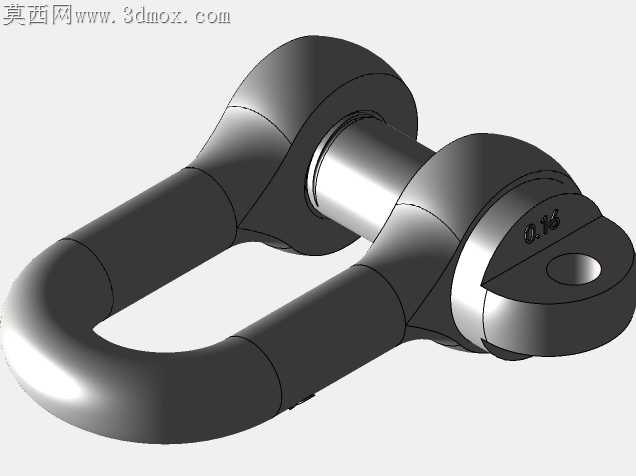

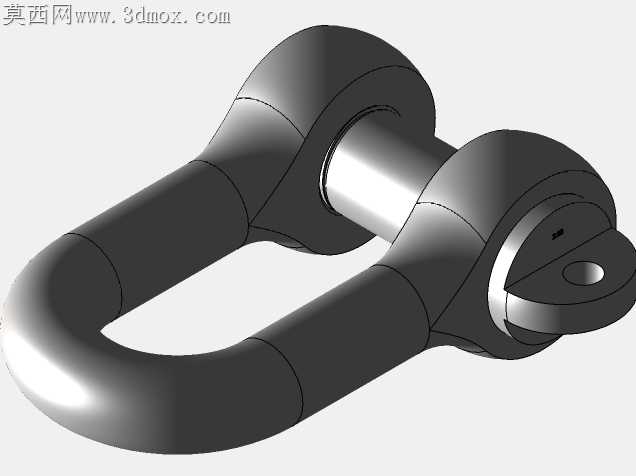

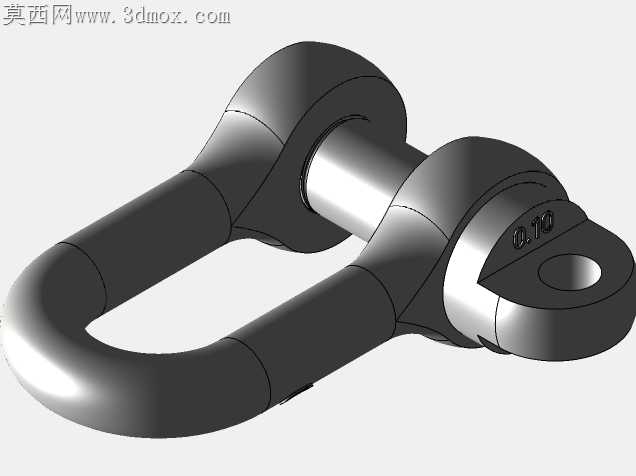

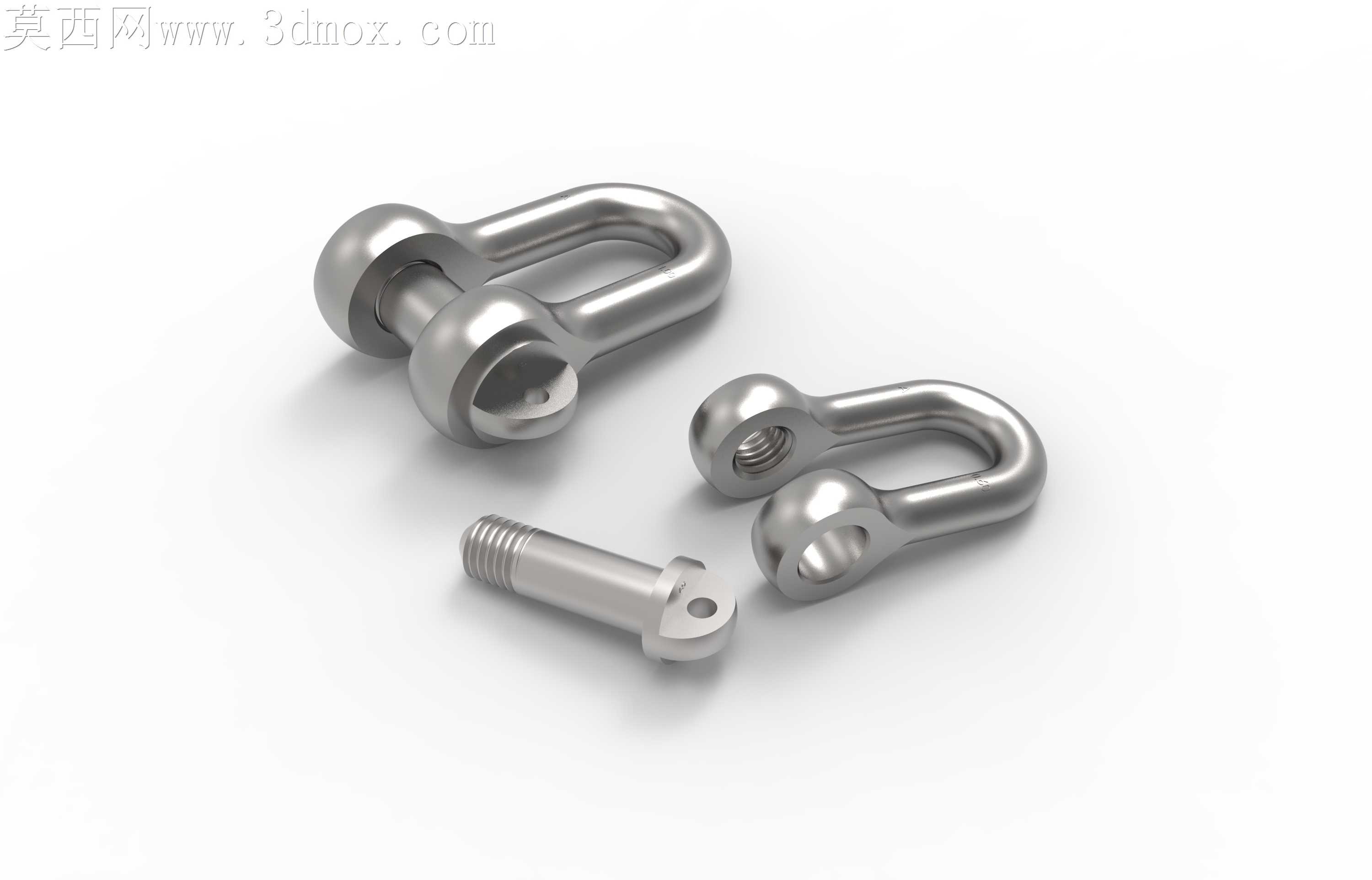

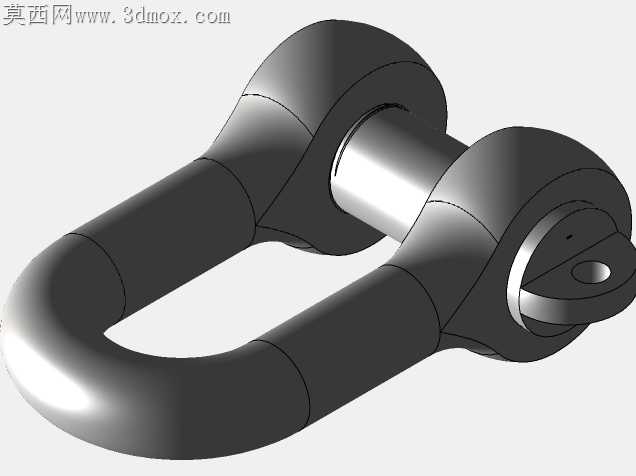

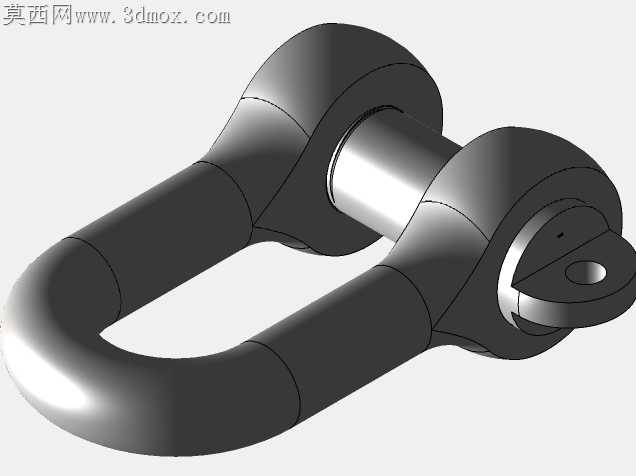

起重索具现场作业里，钩环销轴脱出、U形环耳孔撕裂是高频安全隐患，这类失效往往不是材质强度不足，而是连接副的公差配合、应力释放结构没做适配处理。这款德标A型钩环的结构设计，完全围绕加工适配的核心逻辑打磨，每一处细节都对应实际加工和现场使用的矛盾点。U形环的两个耳孔同轴度是加工里最容易出问题的地方，普通铣削加工如果一次装夹没完成双孔镗削，装配后销轴会出现别劲，额定载荷下耳孔单侧应力会骤增40%以上，模型里特意把耳孔内侧做了0.2mm的倒角过渡，不是为了外观好看，是避免热处理后的氧化皮残留卡滞销轴，也能减少装配时销轴表面镀层被刮落的概率，毕竟户外作业的索具一旦镀层破损，锈蚀速度会快三倍。销轴端部的小孔设计也藏着加工层面的考量，很多同类钩环把开口销孔做在销轴螺纹段末端，装配后开口销会贴紧U形环外侧，受载后销轴微变形会把开口销剪断，模型里把孔位往光杆段偏移了1.5mm，刚好卡在两个耳片的外侧间隙里，既不影响螺纹旋合长度，还能让开口销承受的剪切力降到最低。螺纹段的配合公差选了6H/6g的中等间隙配合，不是做不到更精密的公差，是索具在工地、港口这类多粉尘环境使用，过紧的螺纹配合沾了沙尘后根本拆不开，日常维护更换销轴会非常麻烦，这个间隙量刚好能在保证连接强度的前提下，留足沙尘容纳空间，哪怕淋了雨生锈，敲几下就能拆下来。U形环的弯曲段没有做等截面设计，内侧曲率半径比外侧小2mm，这是对应模锻加工的脱模需求，等截面弯曲段模锻时金属流动不均匀，弯角内侧容易出现折叠裂纹，做了曲率差之后，锻压时金属能顺着模腔均匀填充，成品的纤维流线能完全顺着受力方向排布，比等截面结构的抗冲击强度高22%左右。销轴头部的扁位设计也不是随意做的，宽度刚好适配常用的19mm开口扳手，现场作业不用找专用工具，普通扳手就能拧紧，扁位和销轴轴线的平行度公差控制在0.1mm以内，扳手卡上去不会打滑，拧的时候不会刮伤U形环的镀锌表面。渲染时特意还原了镀锌钝化后的金属质感，表面细微的颗粒感是热浸锌后的真实状态，不是光滑的镜面效果，毕竟这类零件不会做抛光处理，粗糙的锌层反而能提升户外耐蚀性。很多人觉得钩环是简单的标准件，其实每一处尺寸的微调，都是在加工难度、使用强度、维护成本之间找平衡，没有多余的设计，每一个结构都对应着实际生产和使用里的具体问题。
