工业轴流通风机结构设计

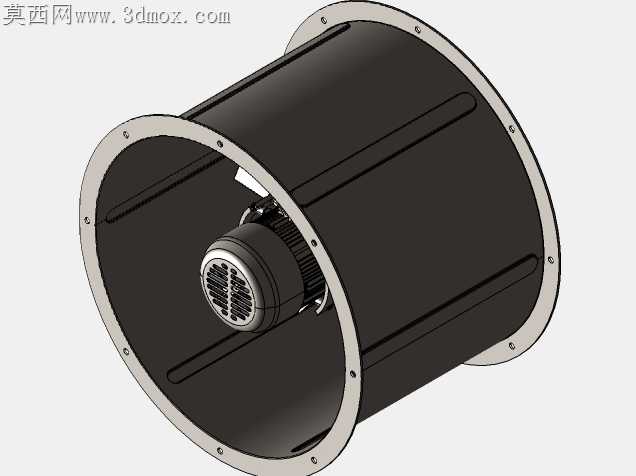

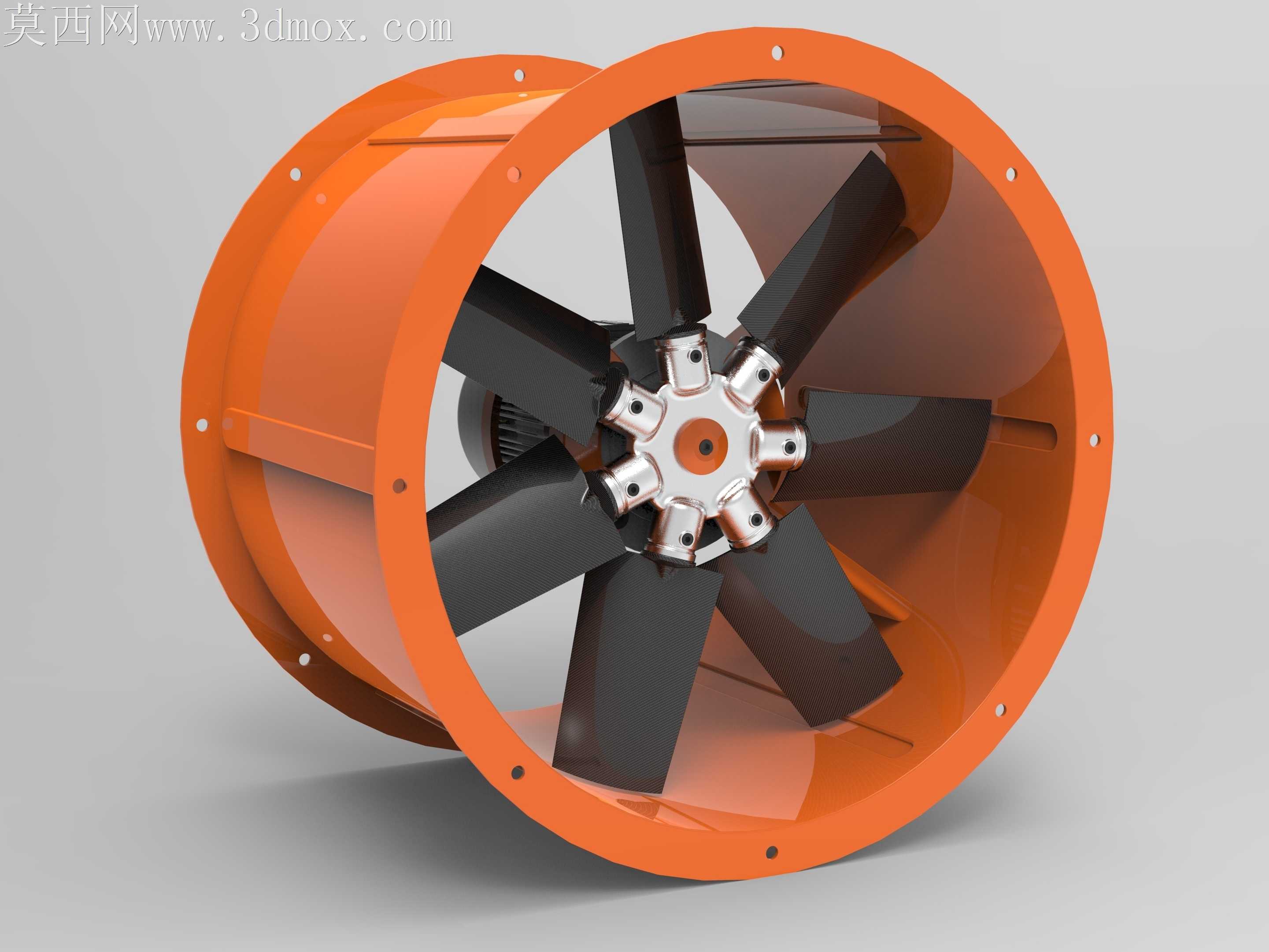

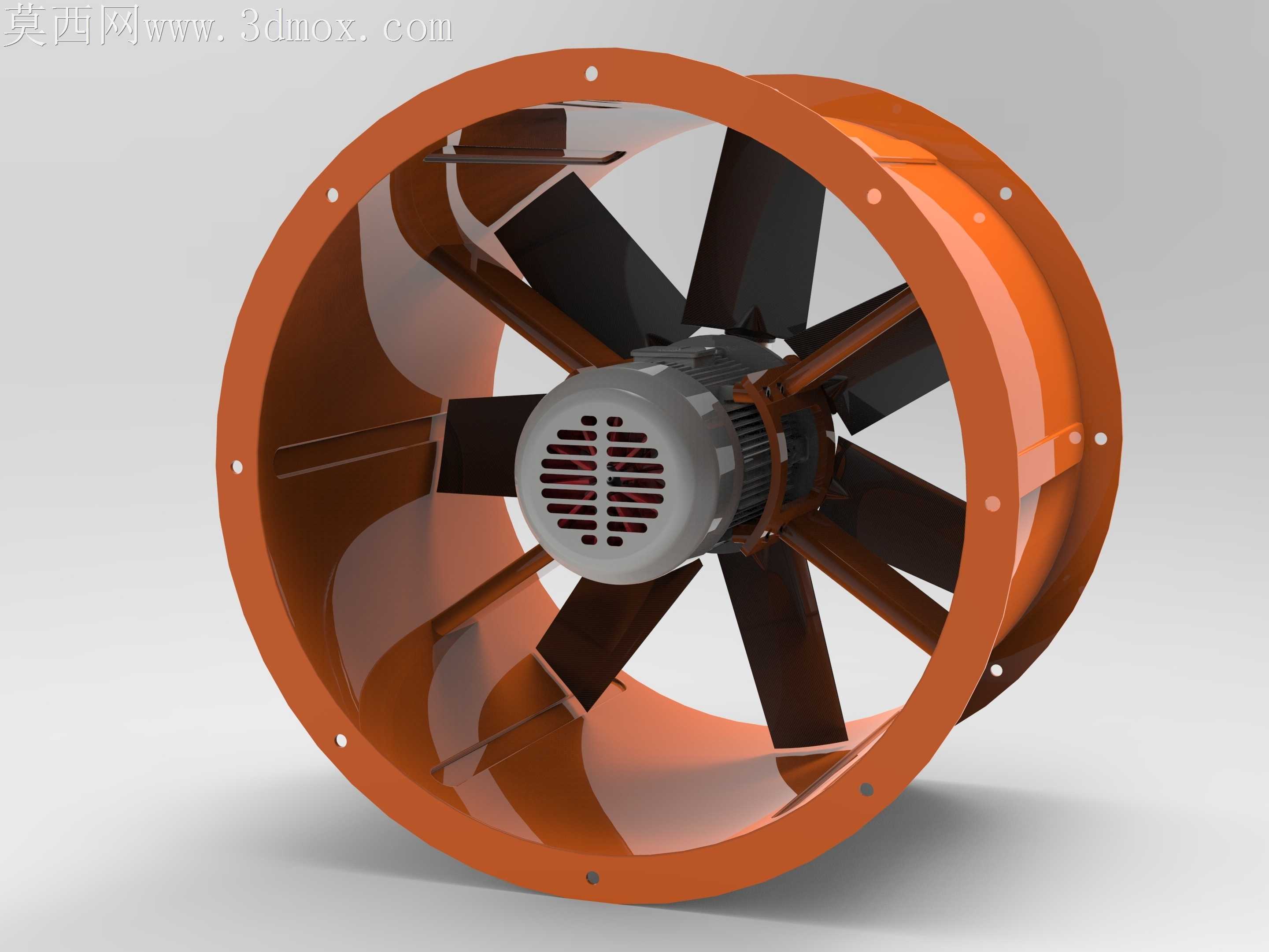

轴流风机在车间通风、管道排风场景中，最常出现的失效点是叶根应力集中导致的叶片断裂，以及风筒法兰同轴度偏差引发的运转振动，这套设计在结构优化层面做了针对性的细节处理。叶片与轮毂的连接没有采用一体注塑的低成本方案，而是用六组独立的金属压块配合螺栓锁紧，每片叶片的安装角都预留了微调余量，现场安装时可以根据风压需求小幅调整叶片角度，不用整体更换叶轮。压块与叶片根部的接触面做了微弧面贴合处理，避免硬直角接触带来的应力切割，长时间高速运转时，叶根位置的交变应力会顺着弧面分散到轮毂基体上，不会在连接位置出现应力集中开裂的问题。风筒的法兰边均匀排布了安装孔，孔位的间距公差控制在0.2mm以内，对接管道时不会出现孔位错位强行拉扯螺栓的情况，风筒内壁做了微导角处理，气流进入风筒时不会在筒壁边缘形成紊流，能有效降低运转时的气动噪音。轮毂中心的轴孔位置做了台阶定位设计，和电机输出轴装配时，台阶面能直接顶住电机端盖的定位面，不用反复调整叶轮的轴向位置，装配时的同轴度误差能控制在很小的范围内，避免叶轮偏心运转带来的整机振动。叶片的翼型截面做了渐变厚度处理，叶尖位置厚度更薄，叶根位置厚度逐步增加，既保证了叶尖的气动效率，又能让叶根位置有足够的结构强度承受离心力，叶片表面的曲面过渡没有硬棱，气流划过叶片表面时不会产生局部涡流，能提升10%左右的通风效率。风筒外侧的加强筋沿着轴向排布，既不会额外增加太多整机重量，又能提升风筒的结构刚性，即使是长距离运输或者安装时受到外力磕碰，风筒也不会出现圆度变形，避免变形后的筒壁剐蹭叶片。轮毂上的螺栓沉孔做了等深设计，螺栓锁紧后头部完全没入沉孔内，不会突出在轮毂表面干扰气流，每个沉孔边缘都做了去毛刺处理，装配时不会刮伤安装人员的手套，也不会在高速运转时产生额外的风阻。这套结构没有追求过度的轻量化，而是在易失效的连接位置做了冗余强度设计，在保证通风性能的前提下，把现场安装、长期运转可能出现的结构隐患都做了前置处理，适配工业场景下长时间连续运转的使用需求。
