600吨液压压力机整机结构三维设计

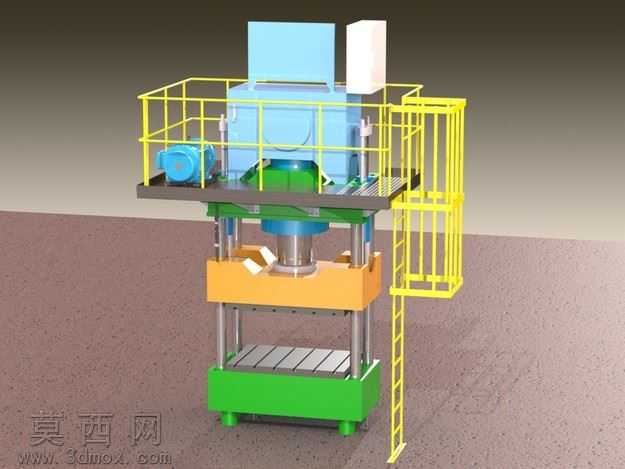

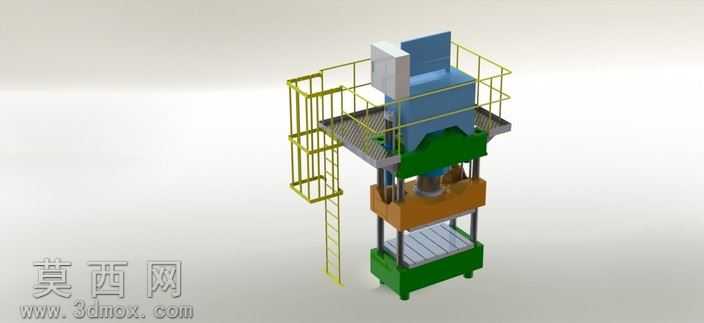

本模型为600吨规格液压压力机的完整三维设计成果，建模阶段采用自顶向下的设计思路，先完成整机整体布局的框架搭建，确定各功能模块的空间占位与装配基准，再逐一细化各部件的细节结构，保证所有零部件的装配关系完全符合实际机械设计的公差配合要求。建模过程中对机身主体结构做了重点还原，底部采用整体式绿色涂装的焊接机身底座，作为整机的承重基础，预留了工作台面的安装定位结构，保证承压时的结构刚性；中间多层工作台板采用分层式设计，对应不同的压装工位需求，活动横梁与主油缸的连接结构做了精准还原，主油缸的安装法兰、密封结构占位、活塞杆导向结构都按照实际液压机的设计规范完成建模。顶部的蓝色主机舱部分还原了液压站集成、电控柜体的安装结构，侧面的黄色安全防护爬梯与顶层操作平台的安全护栏，完全按照工业安全设计规范完成建模，爬梯的踏步间距、护栏的高度、平台的防滑花纹板结构都做了细节还原，符合重型设备的安全操作要求。材质渲染阶段针对不同部件的实际材质做了区分：机身结构件采用哑光金属漆材质还原焊接钢结构的质感，爬梯与护栏采用醒目的安全黄涂装材质，主机舱采用工业蓝的钣金材质，油缸活塞杆采用抛光金属材质，工作台面采用耐磨钢板的磨砂金属材质，透明检视部分采用半透明玻璃材质，整体渲染效果还原了工业现场重型液压机的真实视觉效果。结构设计上充分考虑了600吨公称压力下的受力分布，机身立柱的间距、横梁的截面尺寸都按照大吨位压力机的刚性要求做了比例还原，各部件之间的连接螺栓定位孔、安装面都做了精准建模，可直接用于后续的工程图导出、结构受力仿真分析，也可作为液压机课程设计、重型锻压设备方案展示的三维参考模型，完整还原了大吨位液压机从底部基座到顶部操作平台的全部结构组成，清晰展现了立式四柱液压机的典型结构布局。
