立式气动压装压机结构三维设计

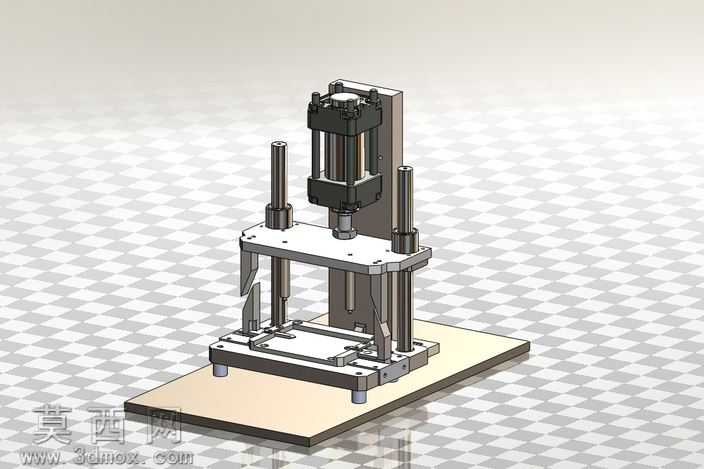

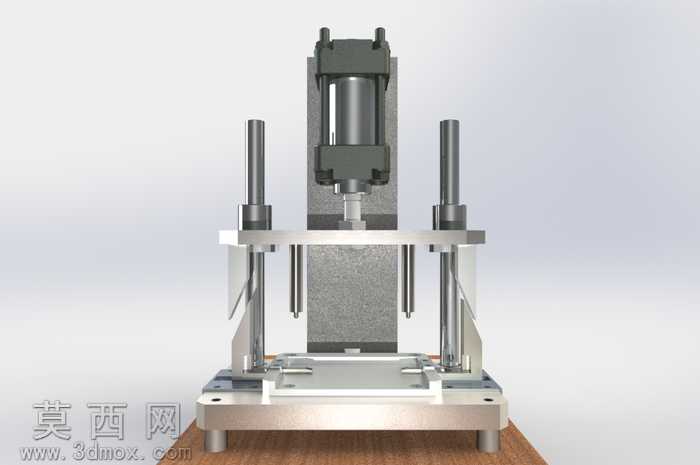

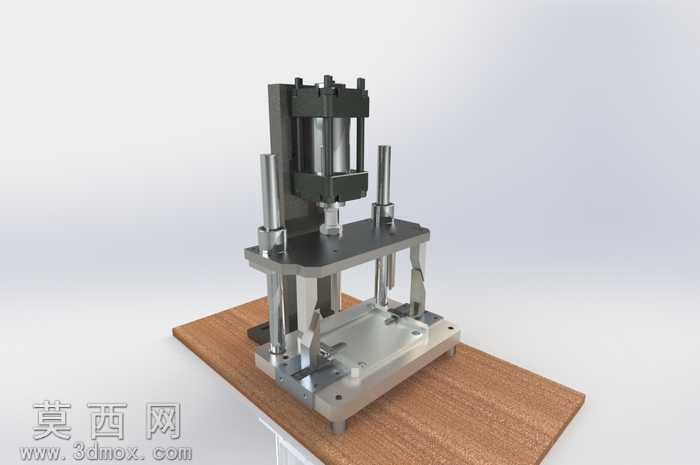

本作品为立式气动压装压机的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，从基座部件开始逐层向上搭建，各零件间的配合关系完全还原实际设备的装配约束，确保模型可直接用于工程参考与结构验证。模型渲染阶段采用哑光金属材质搭配工业风灰白棋盘格地面环境，对气缸缸筒赋予磨砂黑金属质感，导柱、安装板等机加工零件赋予拉丝不锈钢材质，底部工作台赋予米黄色电木板材质，通过环境光遮蔽与软阴影效果，清晰呈现各部件的层级关系与结构细节，整体渲染效果真实还原工业设备的视觉质感。结构设计上，该压机采用立式四柱导向结构，顶部安装标准气动气缸作为压装动力源，两根平行导柱搭配线性轴承实现压头的上下精准导向，避免压装过程中出现偏载问题；中部设置可调节的工件定位安装板，通过快拆式夹块可适配不同尺寸的待压装工件，底部采用加厚安装底板搭配减震脚垫，保证设备运行时的整体稳定性；机架后侧设置立式安装背板，用于固定气缸与导向组件，两侧加装三角加强筋提升结构刚性，压头组件采用快换式接口设计，可根据不同压装工艺需求更换对应压头。设计思路围绕小型零部件压装工序的实际需求展开，整体结构紧凑、占用空间小，气动驱动的方式具备响应速度快、压装力稳定、维护成本低的优势，四柱导向结构保障了压装过程的同轴度精度，可广泛应用于电子零部件、小五金件的压合、铆接、整形等工序，模型完整保留了所有零件的建模特征与装配关系，可直接用于工程出图、运动仿真演示以及二次优化设计，各标准件均采用通用规格选型，方便实际加工制造时的配件采购与替换。
