精密滚子链与双链轮传动结构设计

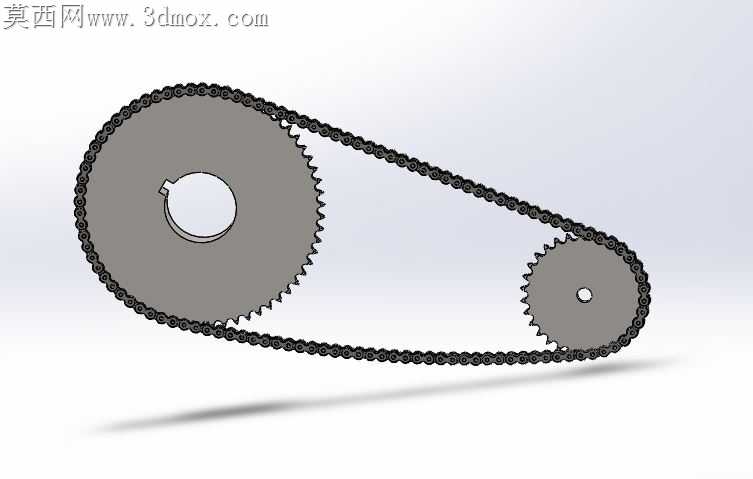

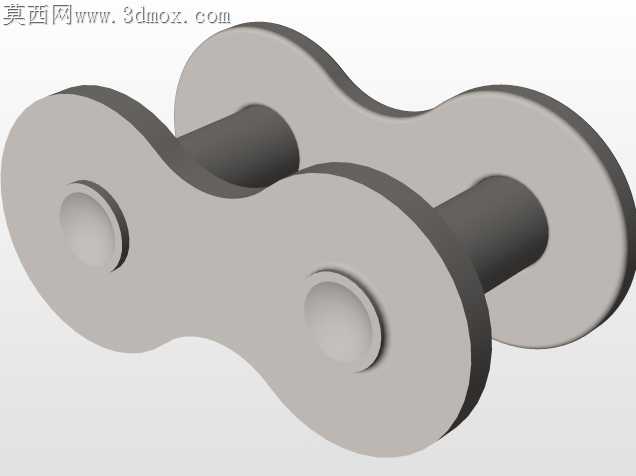

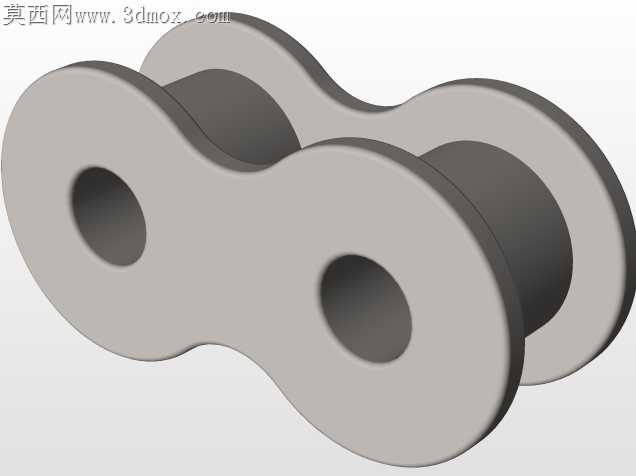

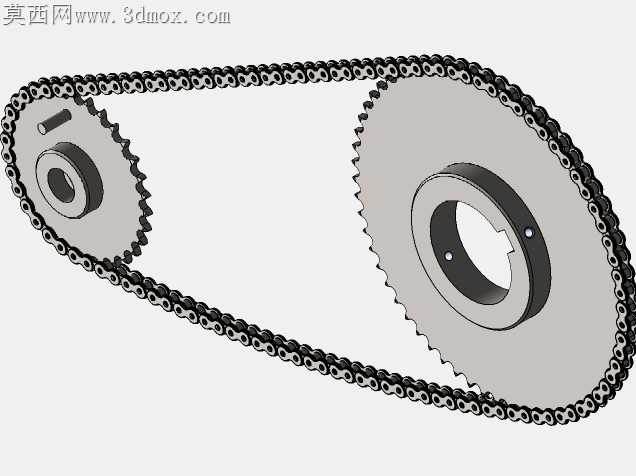

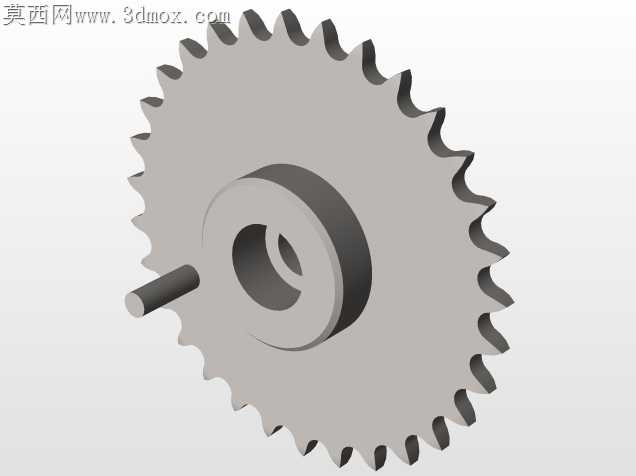

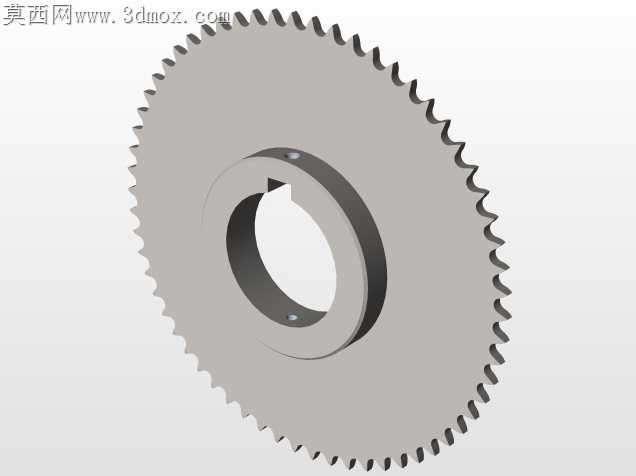

链传动现场最常出现的失效，从来不是理论计算里的链板拉断，而是啮合错位带来的异常磨损、跳齿，甚至高速工况下的链条横向拍振，这套传动结构在建模阶段就把这些现场痛点嵌进了每一处细节里。链轮齿形没有照搬简化的直线齿廓，每一个齿槽的圆弧过渡都贴合滚子外径做了适配，齿侧间隙留了0.08mm的公差带，既不会因为间隙过小卡滞滚子，也不会因为间隙过大造成啮合冲击，齿顶的修缘量刚好能让滚子啮入时平滑滑入齿槽，避免刚接触瞬间的刚性碰撞。两个链轮的安装基准面做了共面校验的参考特征，轴孔的键槽方向对齐标记直接做在链轮端面，现场装配时不用反复打表找正，对齐标记就能保证两链轮的共面度误差控制在0.2mm以内，从根源上减少链条单侧偏磨的问题。链条的每一节链节都保留了铰接间隙的仿真余量，不是做成死板的刚性整体，模拟真实工况下链节绕销轴转动的自由度，跑合仿真时能直观看到链条松边的垂度变化，刚好适配1750mm中心距下的合理垂度范围，不用额外加装张紧轮也能避免传动过程中链条脱链。链板的边缘做了微小的倒角处理，不是尖锐的直角，既减少了热处理时的应力集中，也避免装配时划手，销轴和外链板的过盈配合位置做了压装导向锥，压装时不会蹭掉配合面的防锈层，保证连接强度。渲染时特意给链板和链轮做了不同的表面质感区分，链轮用了哑光灰的铸铁质感，链条用了略带金属反光的淬火钢质感，能直观区分两个零件的材质差异，铰接位置的细微阴影也能体现出链节的活动间隙，不会看起来像一整个烧结的刚性零件。这套结构完全可以直接用到小型输送设备、轻工机械的动力传递环节，所有公差设定都贴合实际加工能力，普通铣床配合线切割就能加工出合格的链轮，链条用标准件就能直接装配，不用定制特殊规格的零件，落地成本很低。
