可调角度齿轮传动动力传输装置

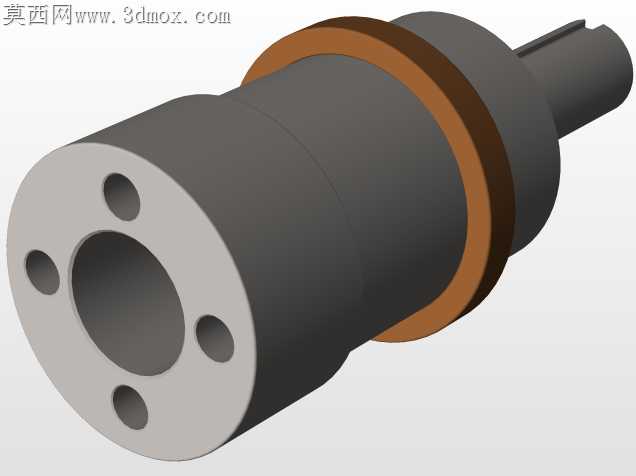

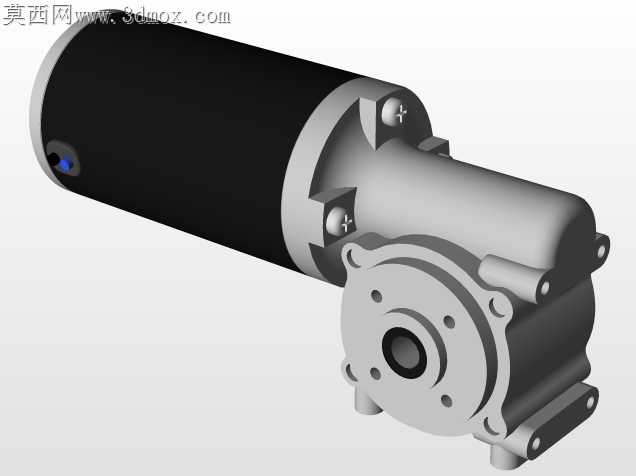

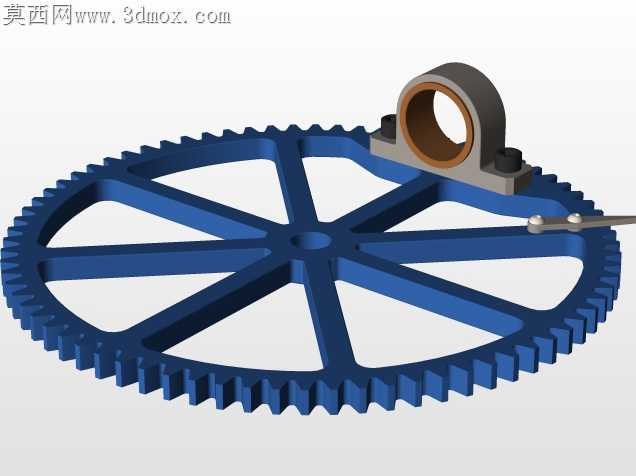

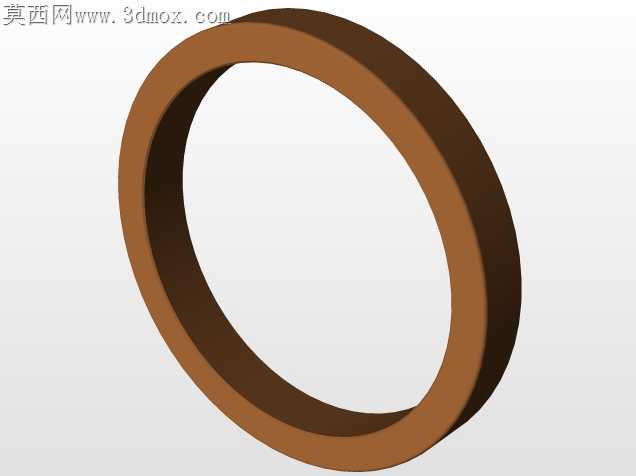

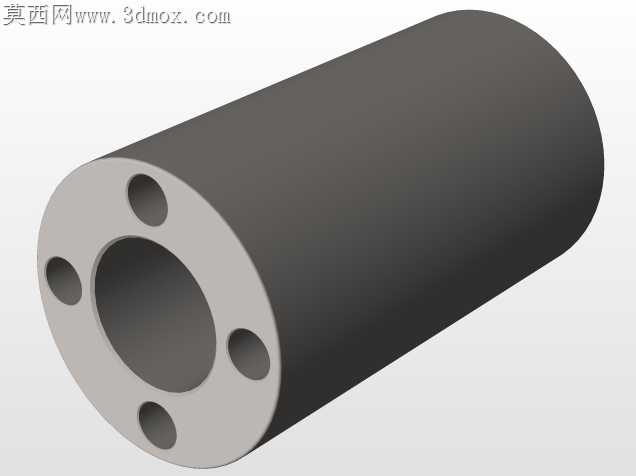

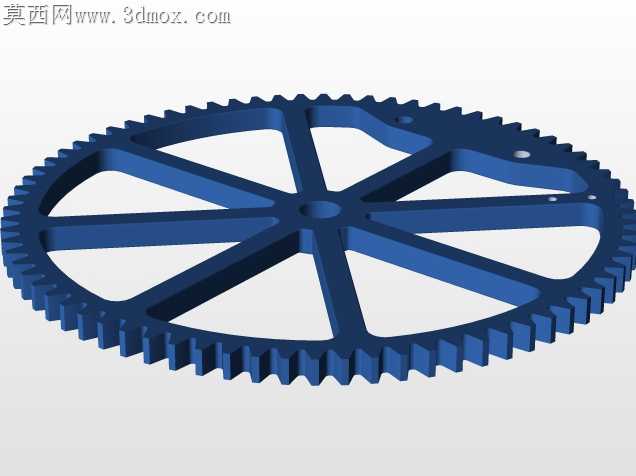

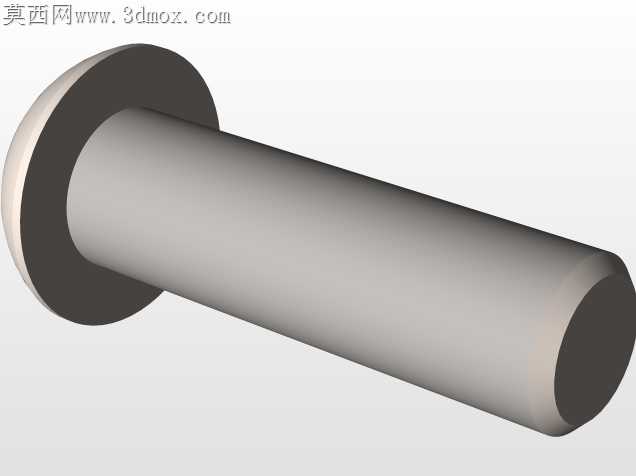

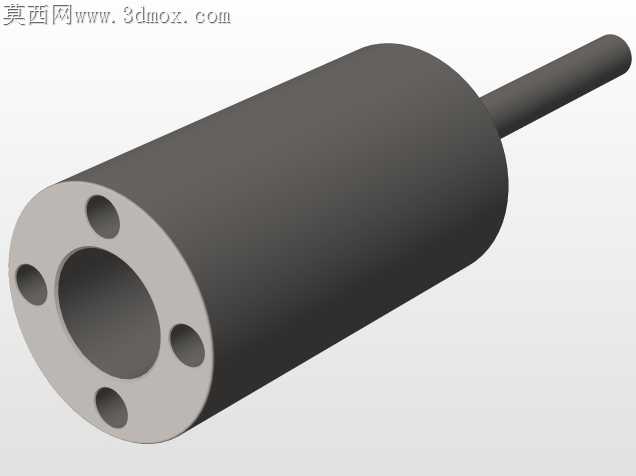

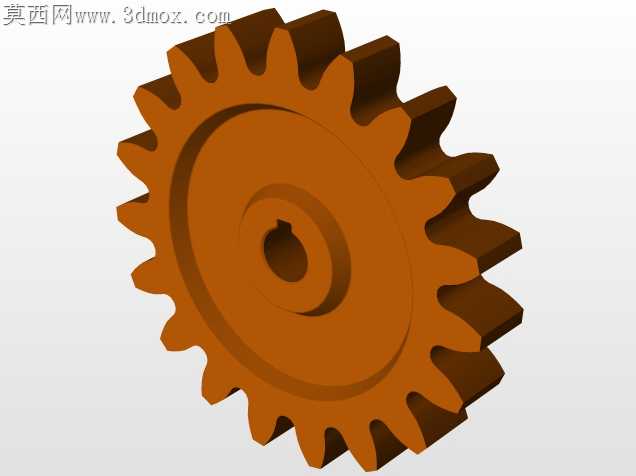

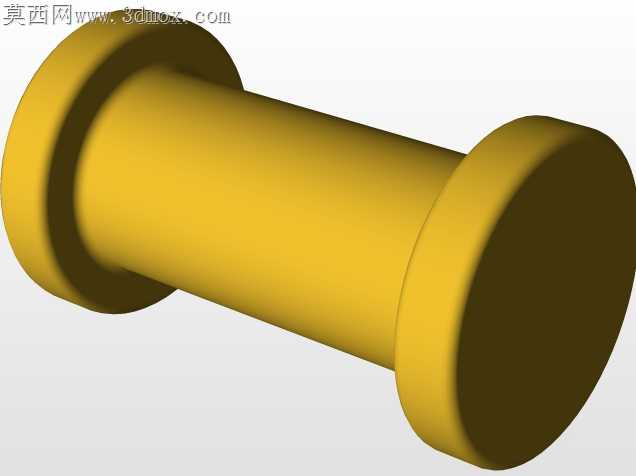

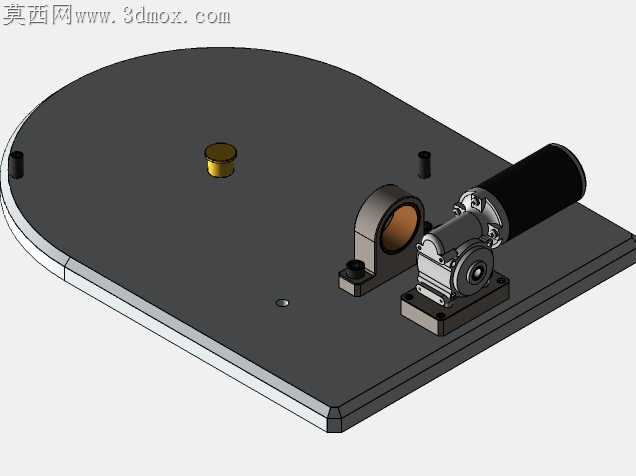

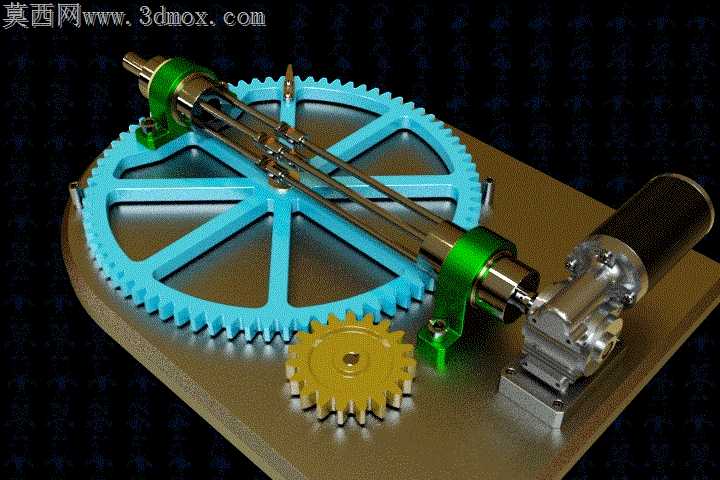

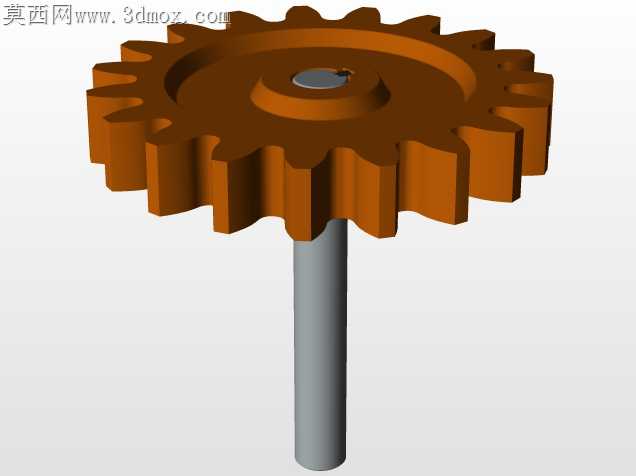

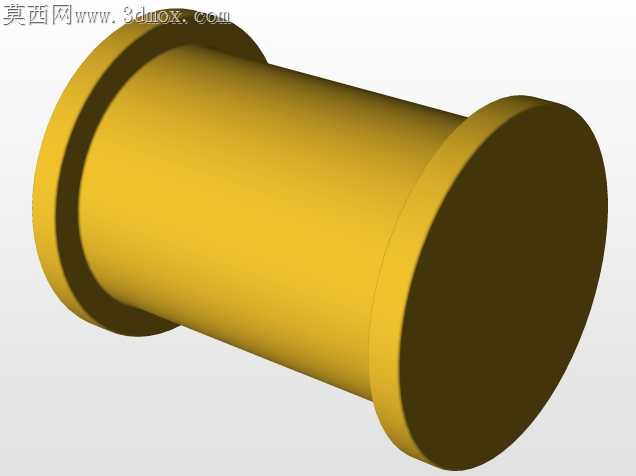

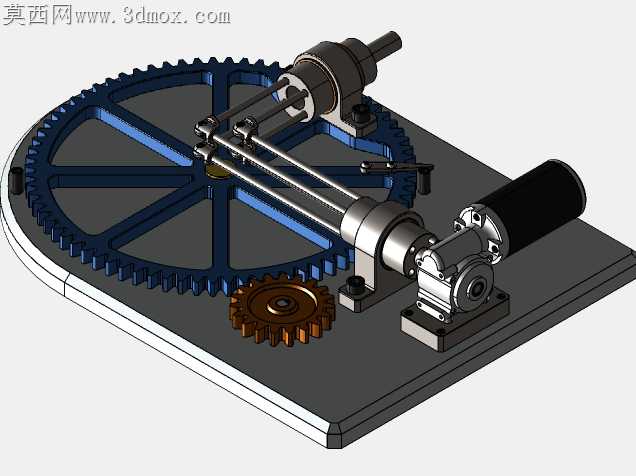

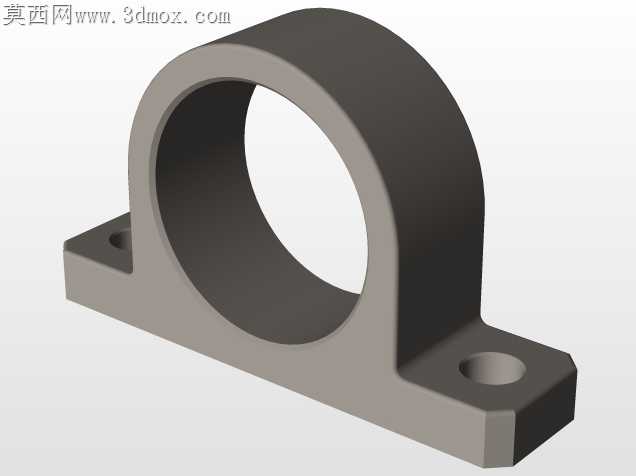

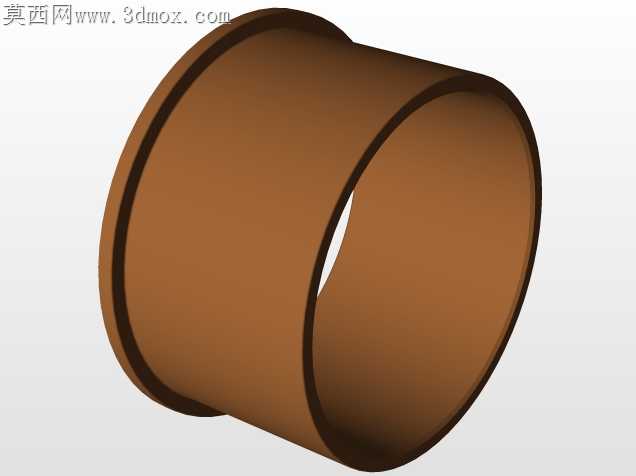

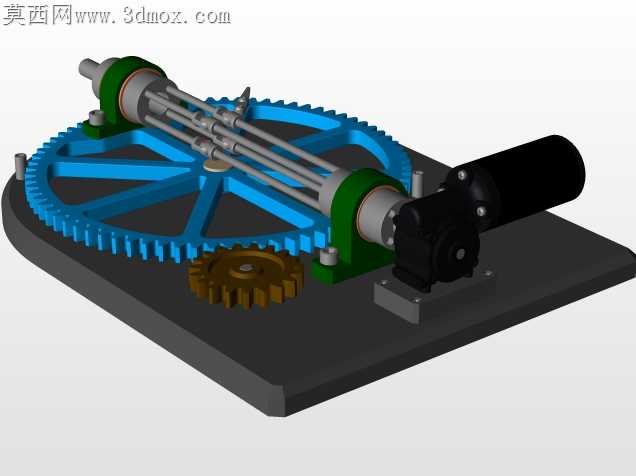

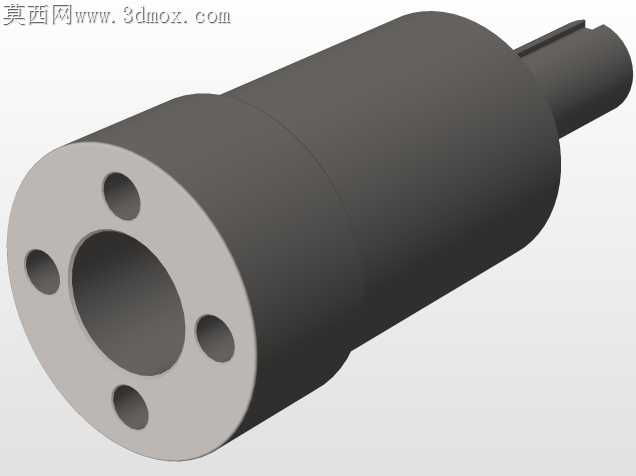

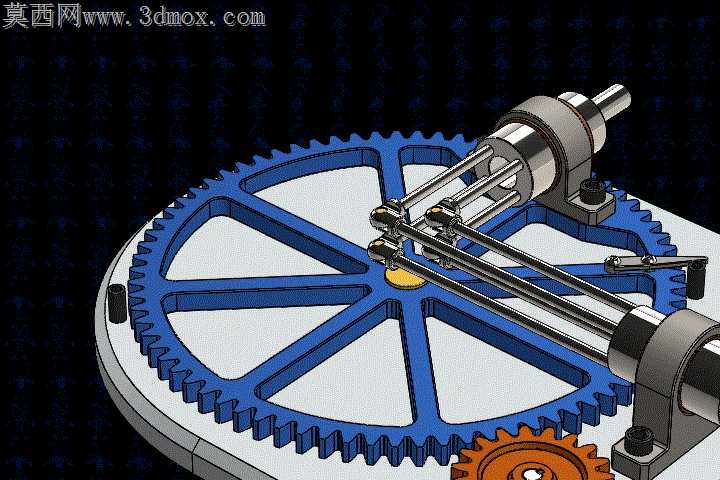

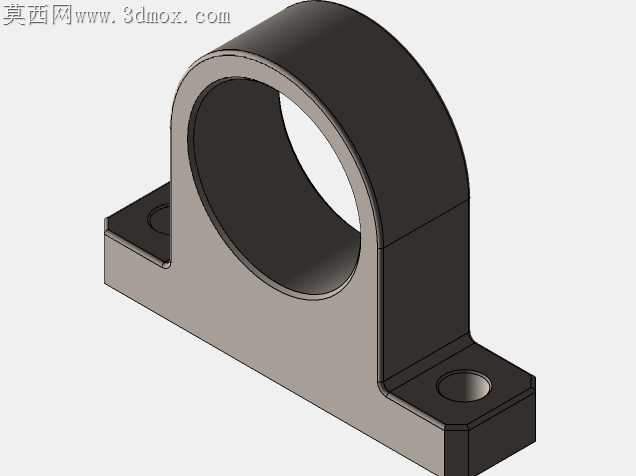

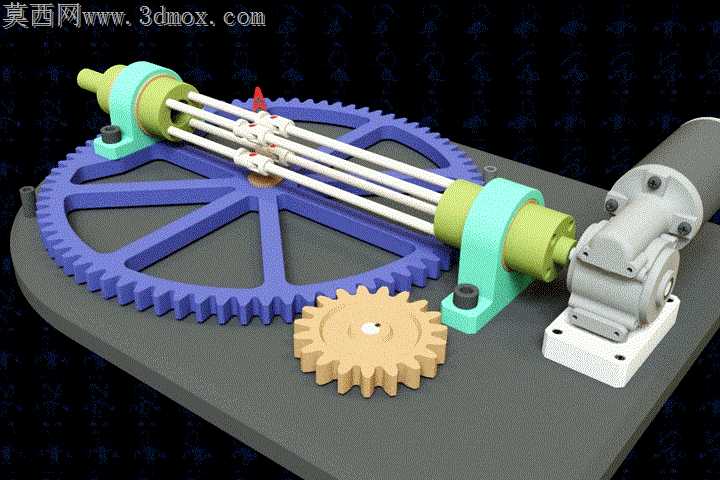

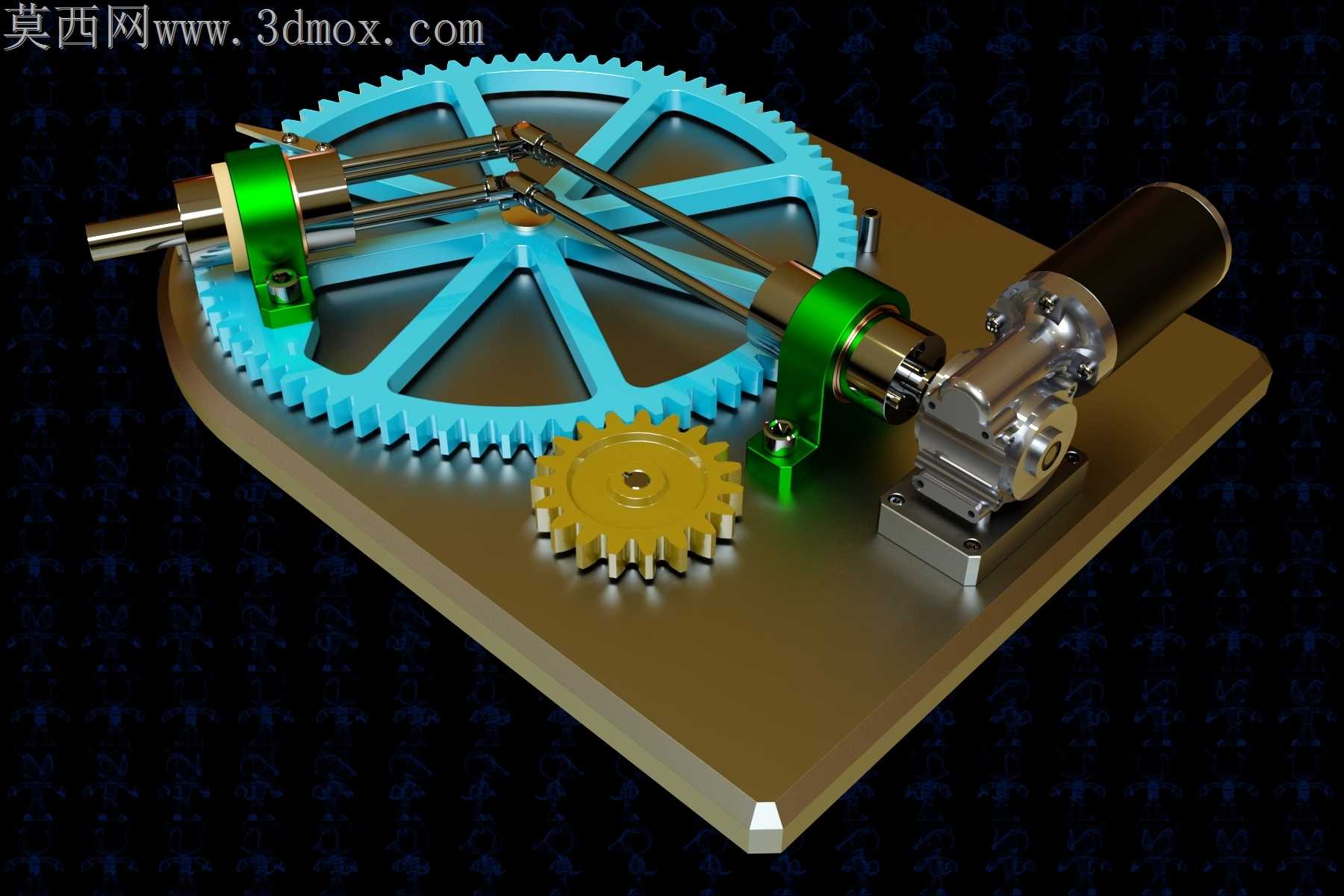

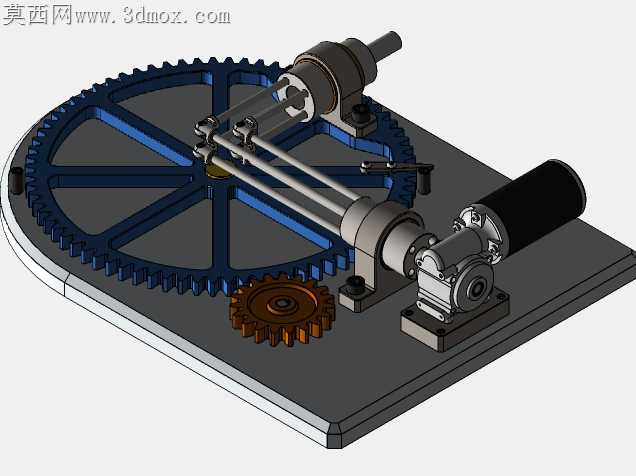

常规定轴齿轮传动在跨角度动力传递场景中，常出现轴系偏载引发的齿面磨损不均、轴承位应力集中问题，这套变角度传动结构正是针对这类工况痛点做的适配设计。大直径蓝色主齿轮采用辐条式镂空结构，并非单纯为了视觉轻量化，每根辐条的厚度过渡都做了等强度校核，既减少转动惯量带来的启停冲击，也给齿圈预留了微量热胀形变的余量，避免满负载长时间运转后齿圈与辐条衔接处出现应力开裂。啮合的小模数主动齿轮直接对接驱动电机输出端，齿宽比常规传动副加宽15%，就是为了抵消角度调整过程中出现的轴向啮合偏移，哪怕轴系偏转3到5度，齿面接触面积仍能保持在安全阈值以上，不会出现局部点蚀。横跨主齿轮的两根光轴做了镀硬铬处理，表面粗糙度控制在Ra0.8以内，搭配绿色剖分式轴承座，不需要完全拆解轴系就能调整支撑位置，角度调节时松开轴承座锁紧螺栓即可平滑转动轴系，锁紧后轴系径向跳动量能控制在0.02mm以内，完全满足中低速传动的精度要求。驱动端的减速电机与轴系采用同轴直连设计，省去了额外的联轴器结构，电机安装座上开有长条形调节槽，可根据齿轮啮合间隙微调电机位置，把齿侧间隙控制在0.1到0.15mm的合理区间，既不会因为间隙过大出现传动回差，也不会因为间隙过小出现卡滞磨损。整套结构没有采用复杂的万向节或者锥齿轮换向，完全靠直齿圆柱齿轮配合可调轴系实现变角度动力传递，加工难度远低于常规换向结构，普通铣床、滚齿机就能完成全部零件加工，不需要专用工装夹具，后期维护只需要定期补充齿轮润滑脂、检查轴承座锁紧力即可，非常适合小型自动化设备、教学实训台这类需要频繁调整传动角度、成本控制严格的应用场景。调试过程中能发现，轴系两端的轴承座采用对称等高设计，调整角度时两端同步偏转，不会出现轴系扭曲的问题，齿轮啮合的侧隙在整个角度调节范围内波动极小，传动噪音比采用锥齿轮换向的同功率装置低8分贝左右，长时间运转的轴承温升也能控制在30摄氏度以内，没有出现预期的偏载发热问题。
